2
1
10mm
2
Ø
A
B
1
3 4 5
2
1
3
2
IT
INSTALLAZIONE
ATTENZIONE. Si raccomanda di installare il moni-
tor in ambiente asciutto.
Scatola incasso PHI
La scatola può essere installata sia a muro che su
pareti in cartongesso ad un’altezza adeguata all’uten-
te rispettando l’indicazione ALTO indicata sul fondo
della scatola d’incasso.
- Dimensioni: 130x114x53,5 mm.

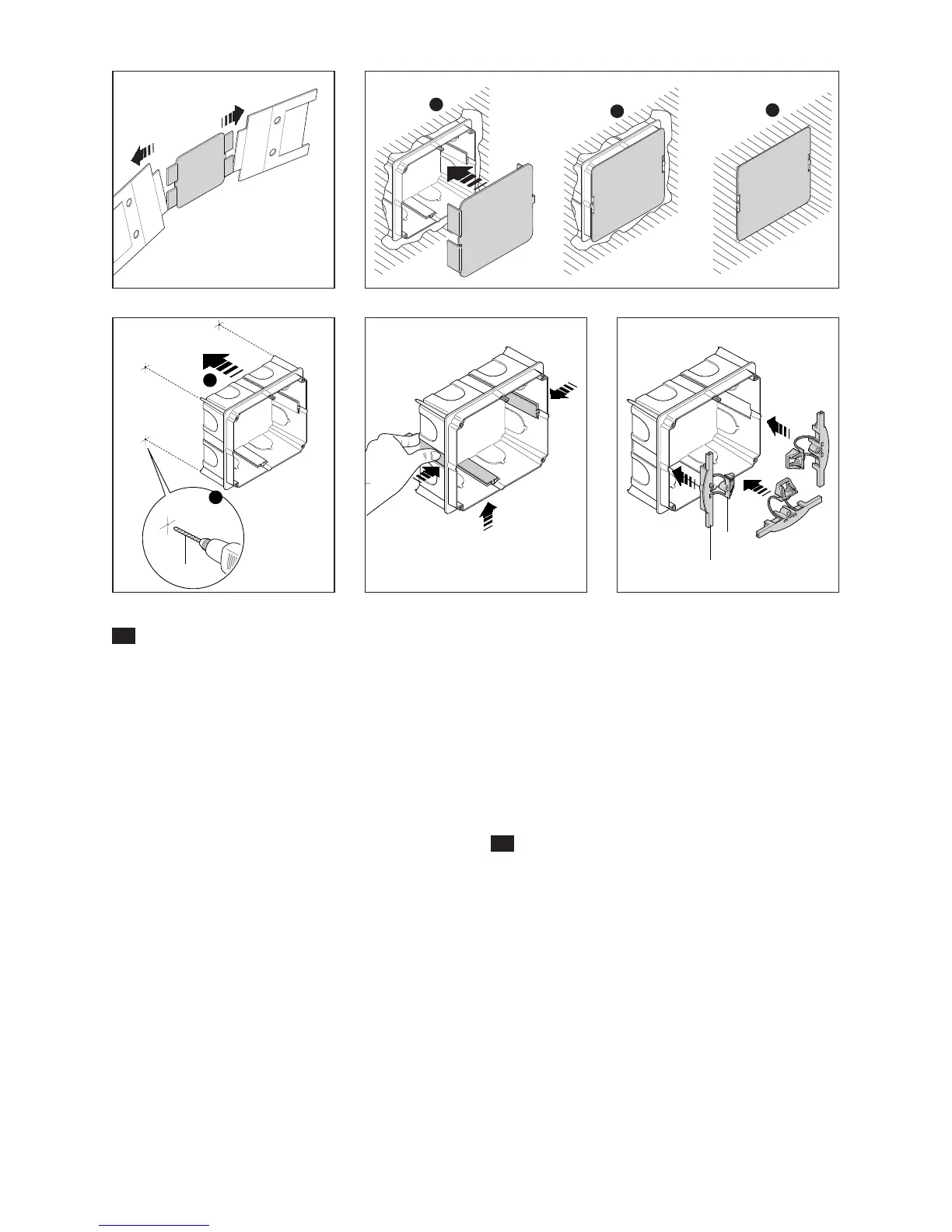

Installazione a muro
La scatola incasso va murata a filo muro munita della
protezione in dotazione (fig. 2) ricavata nell’interno
imballo (fig. 1).
Installazione su pareti in cartongesso
Premere la scatola sulla parete per ricavare i 4 punti di
riferimento ed effettuare i fori da 10 mm di diametro
(fig. 3).
Tagliare il cartongesso per ricavare il foro di inseri-
mento della scatola.
Eliminare le 3 alette indicate in figura 4.
Inserire nella scatola la parte superiore A dei morsetti
di fissaggio lasciando libera la parte inferiore B (fig. 5).
Introdurre nel foro la scatola incasso e applicare la
parte inferiore B (fig. 6).
Bloccare la scatola alla parete utilizzando le viti in
dotazione (fig. 7).
Qualora lo spessore della parete sia maggiore di 2
cm è necessario separare le due parti dei morsetti
di fissaggio posizionando la parte inferiore B come
indicato in figura 8.
EN
INSTALLATION
WARNING. It is recommended to install the moni-
tor in a dry place.
PHI embedding box
The embedding box can be installed in either mason-
ry or plasterboard walls at a height that is suitable
for the user.
Make sure the UP indication is facing the right way
indicated on the bottom of the embedding box.
- Dimensions: 130x114x53,5 mm.
Masonry wall installation
The embedding box should be installed flush with the
wall, and equipped with the provided protection (fig.
2) to be found in the packaging (fig. 1).
