ZKAS wisselstuk 3,0 t kan ook via een lengteverbinding worden
gebruikt met een openingsafstand van 50 of 54 mm (1) + (2).
Leg het chassis van de trekkogelkoppeling op de trekbuis,
aligneer met de boorgaten en vervolgens bevestigen met
onderstaande bevestigingselementen.
} Let op:
Aandraaimoment voor de zeskantschroeven
M12/M14 – 10.9: 90 Nm
} Opgelet:
zelfborgende moeren mogen slechts
één keer worden gebruikt.
3. 2. Montage als wisselstuk
Indien de trekkogelkoppeling ZKAS wordt gebruikt ter ver-
vanging van een ander koppelingstype, dan moet bij de
opbouw worden gecontroleerd dat de bumper volgens voor-
schriften wordt teruggemonteerd. Eventueel kan de als toe-
behoren verkrijgbare afstandsbuis worden gemonteerd.
De montage van de mechanische verbindingen aan het voer-
tuig moet gebeuren in overeenstemming met de richtlijnen
gepubliceerd in de Bijlage VII van de Richtlijn ECE/R55-01.
Toegelaten
totaalgewicht
Minimaal
tarragewicht van
de aanhanger
Toegelaten
laadvermogen
1350 kg 200 kg 150 kg
3000 kg 200 kg 150 kg
3500 kg 200 kg 150 kg
Boorgat
Bevestigingsmiddel
ZKAS 1,35 & ZKAS 3,0
Bevestigingsmiddel
ZKAS 3,5
1 Zeskantschroef M12 x 90;
10.9 met zelfborgende moer M12 en klemring
Zeskantschroef M14 x 110;
10.9 met zelfborgende moer M14 en klemring
2 Zeskantschroef M12 x 80;
10.9 met zelfborgende moer M12
Zeskantschroef M14x95;
10.9 met zelfborgende moer M14
3 Zeskantschroef M12 x 80 ;
10.9 met zelfborgende moer M12
en aanslagstuk/profielschijfje
Zeskantschroef M14x95;
10.9 met zelfborgende moer M 14
en aanslagstuk/profielschijfje
Nederlands
3. Montagehandleiding

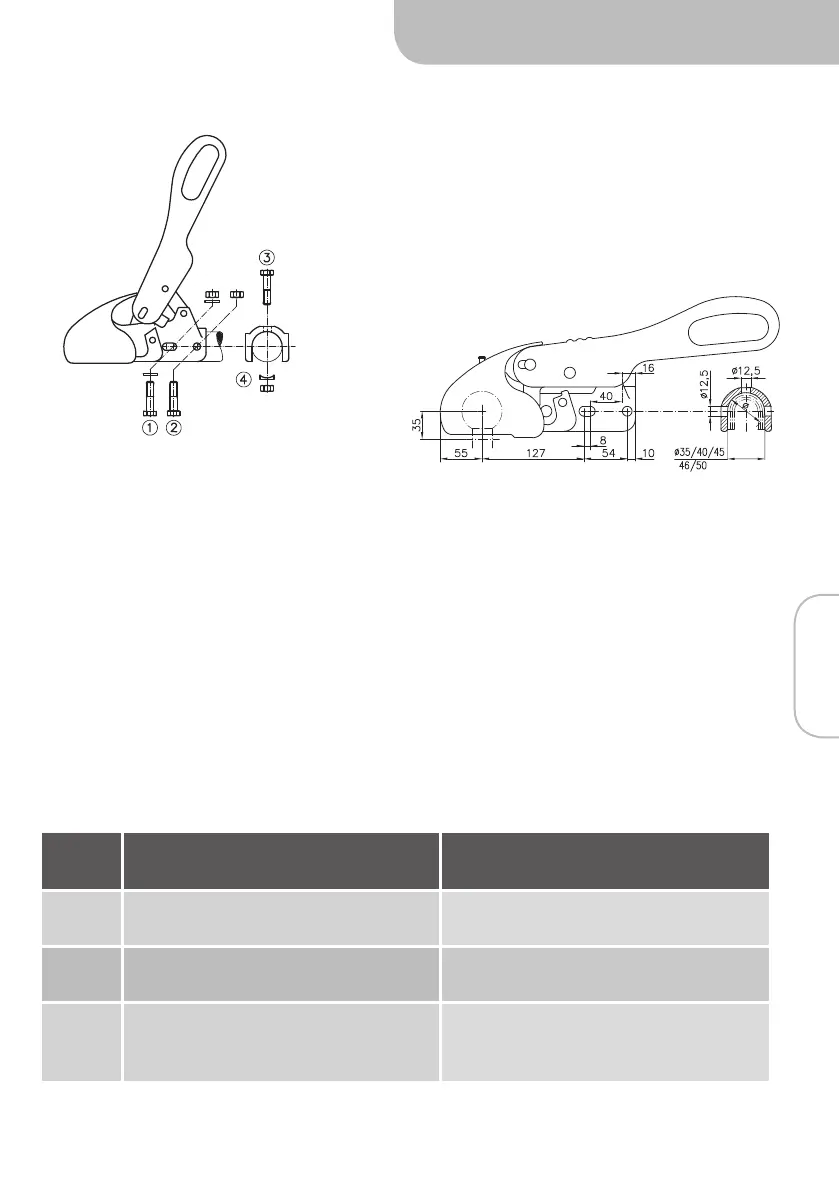

Afb. 4: Montageset ZKAS 3,0
Afb. 3: Aansluiting
Afb. 2: Kogelbouten,
geschroefd
