Der ZKAS-Nachrüstsatz 3,0 t kann auch für Längsverschrau-
bung mit einem mit einem Lochabstand von 50 oder 54 mm
verwendet werden (1) + (2).
Das Gehäuse der Zugkugelkupplung auf das Zugrohr auflegen,
entsprechend der Bohrungen ausrichten und mittels folgen-
der Befestigungselemente verschrauben.
} Hinweis:
Das Anzugsmoment für die Sechskant-
schrauben M12/M14 – 10.9 beträgt 90 Nm.
} Achtung:
Selbstsichernde Muttern dürfen nur 1x
eingesetzt werden.
3. 2. Montage als Ersatz
Wird die Zugkugelkupplung ZKAS als Ersatz für einen anderen
Kupplungstyp eingesetzt, so ist bei Auflaufeinrichtungen dar-
auf zu achten, dass der Stoßdämpfer wieder vorschriftsmäßig
montiert und evtl. im Zubehör vorhandene Distanzrohre kor-
rekt aufgefädelt werden.
Der Anbau der mechanischen Verbindungseinrichtung an
das Fahrzeug hat nach den Anforderungen des Anhangs VII
der Richtlinie ECE/R55-01 zu erfolgen.
Bohrung
Befestigungsmittel
ZKAS 1,35 & ZKAS 3,0
Befestigungsmittel
ZKAS 3,5
1 Sechskantschraube M12 x 90;
10.9 mit selbstsichernder Mutter M12 und Scheiben
Sechskantschraube M14 x 110;
10.9 mit selbstsichernder Mutter M14 und Scheiben
2 Sechskantschraube M12 x 80;
10.9 mit selbstsichernder Mutter M12
Sechskantschraube M14x95;
10.9 mit selbstsichernder Mutter M14
3 Sechskantschraube M12 x 80 ;
10.9 mit selbstsichernder Mutter M12 und
Anschlagstück/Profilscheibe
Sechskantschraube M14x95;
10.9 mit selbstsichernder Mutter M 14 und
Anschlagstück / Profilscheibe
deutsch
3. Montageanleitung

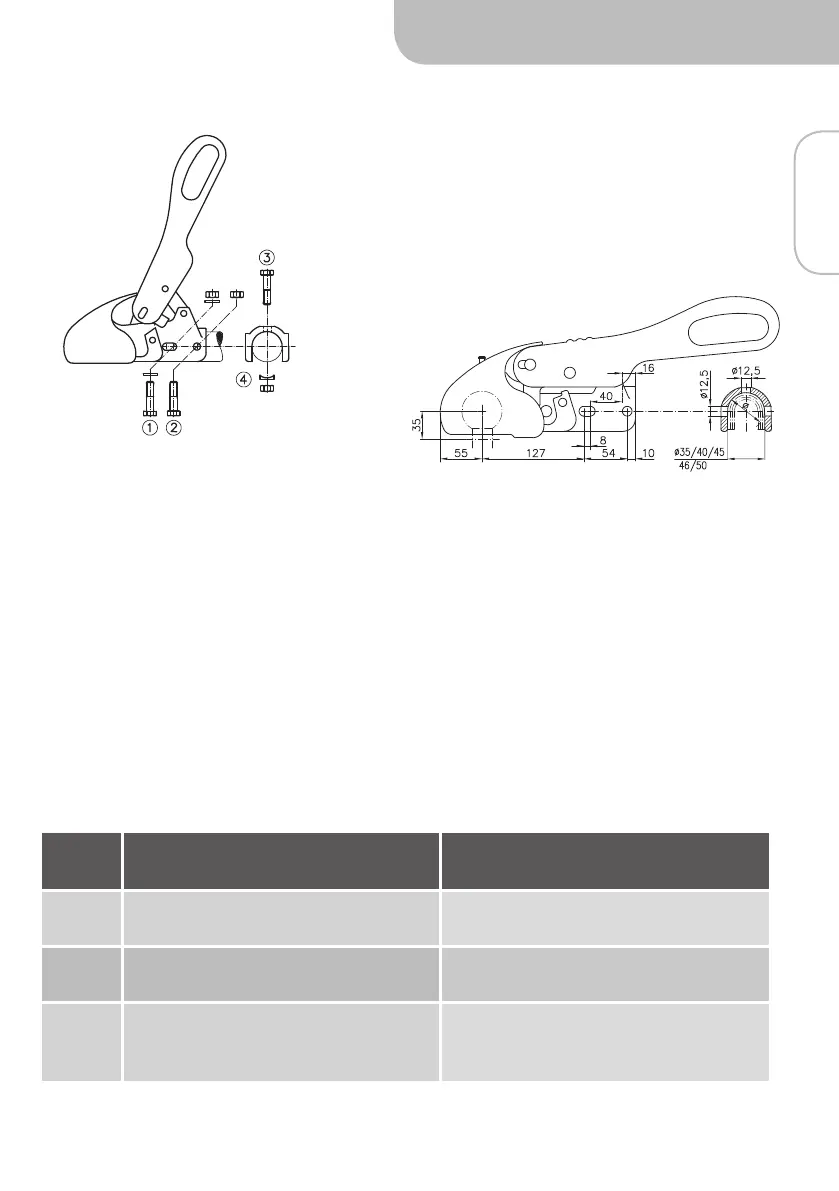

Abb. 4: Nachrüstsatz ZKAS 3,0
Abb. 3: Anschluss
Abb. 2: Kugelbolzen,
geschraubt
