4. 3. Ausschalten der Stabilisierungseinrichtung
Den Bedienungshebel langsam nach oben ziehen, um die
Stabilisierung auszuschalten. (Abb. 7)
4. 4. Abkuppeln
Beleuchtungsstecker und Abreisseil lösen, Stabilisierung aus-
schalten (Abb. 7), Bedienungshebel zurückziehen und gleich-
zeitig weiter anheben (Abb. 7), sodass die seitlichen Siche-
rungslaschen (1) über die Sicherungsflächen schwenken und
der Bedienungshebel in die geöffnete Stellung gebracht wer-
den kann. Mit Hilfe eines Deichsellaufrades kann nun der
Anhänger vom Zugfahrzeug abgekuppelt werden.
} Hinweis:
Beim Abkuppeln muss die Auflaufeinrichtung
entspannt sein, d.h. der Faltenbalg ist gestreckt.
Bei längerem Nichtgebrauch sollte der Anhänger mit geschlos-
sener Zugkugelkupplung abgestellt werden. Hierzu den geöff-
neten Bedienungshebel (Abb. 5) anheben, gleichzeitig Kugel-
pfanne (bewegliches Element mit Reibbelag – Abb. 10)
nach vorne ziehen und den Bedienungshebel langsam schlie
-
ßen.
Zum Rangieren des Anhängers bitte die am Anhänger ange-
brachten Haltegriffe benutzen, der Bedienungshebel der
Zugkugelkupplung der ZKAS ist nicht für Rangieranwendung
ausgelegt.
4. 5. Kontrolle der Stabilisierungseinheit
Nach Ankuppeln und Aktivieren der Stabilisierungseinheit
kann der Zustand der Reibbeläge kontrolliert werden
Steht die Verschleißanzeige im grünen Bereich (Abb. 8), sind
die Reibelemente im Neuzustand bzw. für den Fahrbetrieb
ausreichend.
Steht die Anzeige bereits im gelben Übergangsbereich, müs-
sen die Reibelemente erneuert werden.
Befindet sich die Anzeige im roten Bereich (Abb. 9), ist ein
Fahrbetrieb mit dem Anhänger zu „unterlassen“.
Folgende Ursachen können vorliegen: Reibelemente verschlis-
sen, Kupplungskugel verschlissen, es befindet sich keine
Kupplungskugel im Kugelraum der ZKAS.
4. 6. Diebstahlsicherung
Die Zugkugelkupplung ZKAS kann mit einer Diebstahlsiche-
rung ROBSTOP durch die dafür vorgesehene seitliche Gehäu-
sebohrung im an- und abgekuppelten Zustand gesichert
werden.
deutsch
4. Bedienungsanleitung

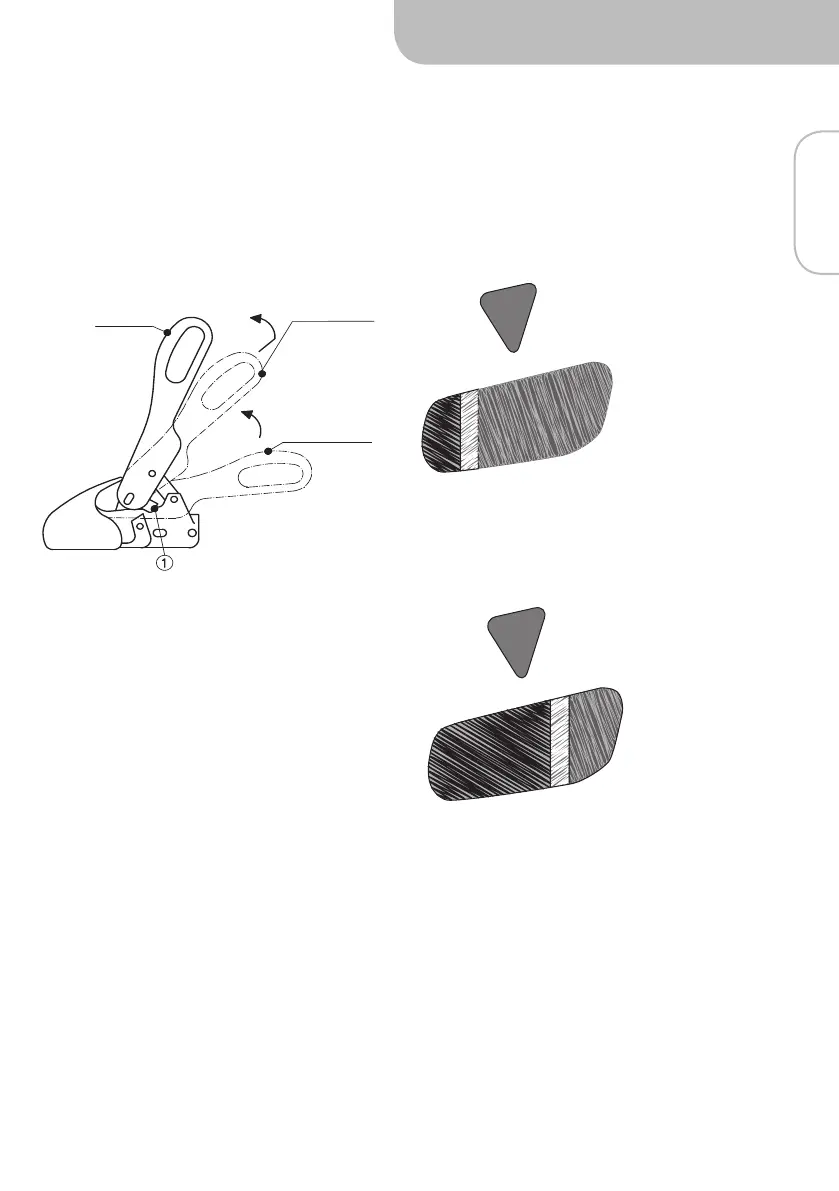

Abb. 7: Stabilisierung ausschalten, Abkuppeln
geschlossen,
Stabilisierung
eingeschaltet
geöffnet
geschlossen,
Stabilisierung
ausgeschaltet
Abb. 9: Verschleißanzeige
Reibelemente im
roten Bereich
Rot Gelb Grün
Abb. 8: Verschleißanzeige
Reibelemente im
grünen Bereich
Rot Gelb Grün
geschlossen,
Stabilisierung
ausgeschaltet
