Installation EFX 60/S19-2200
Bradley • 215-1289 Rev. P; ECN 18-09-005 2/26/2018 13

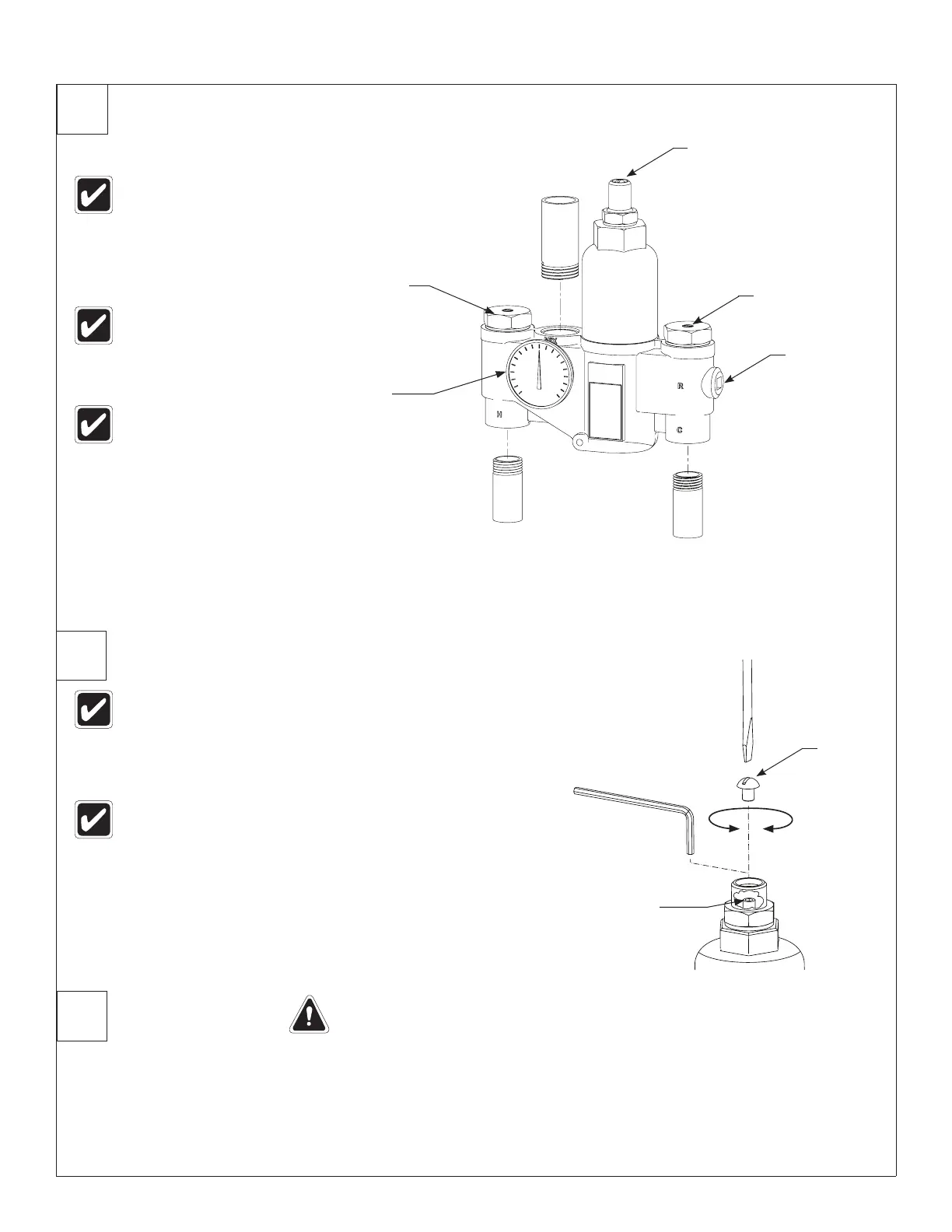

Connecter les conduites d’alimentation et installer le thermostat
Régler la température avec l’eau qui s’écoule
Lorsque les clapets de non-
retour sont en position ouvert
(en fonctionnement), la vis
d’obturation pour la tige arrêt/
non-retour sera égale avec le
capuchon du robinet.
Vérifier la présence de
fuites en pressurisant
l’unité LENTEMENT.
Installer le thermostat
en utilisant un produit
d’étanchéité pour tuyaux
ou du ruban téflon.
Vérifier la température lorsque le débit d’eau
atteint environ 10 GPM (équivalent de deux
douches faciales)
Vis d’obturation
à fente
Vis d’obturation
arrêt/non-retour
Écrou Non-
retour Arrêt
Bouchon de
recirculation d’eau
Thermomètre
Eau tempérée
(vers appareil)
CHAUD
FROID
Tester unité
Fermer l’arrivée d’eau chaude en fermant le robinet d’arrivée d’eau chaude ou le clapet de non-retour. Pendant que l’alimentation
d’eau chaude est coupée, vérifier que le débit d’eau froide continue de s’écouler. Si l’eau froide circule correctement, rouvrir
l’alimentation d’eau chaude.
Fermer l’arrivée d’eau froide en fermant le robinet d’arrivée d’eau froide ou le clapet de non-retour. Pendant que l’alimentation
d’eau froide est coupée, vérifier que le débit d’eau chaude s’est arrêté. Si l’eau chaude est arrêtée, rouvrir l’alimentation d’eau
froide. Tester l’unité chaque semaine pour s’assurer d’un bon fonctionnement et d’un réglage de température désiré.
NE PAS SAUTER CETTE ÉTAPE !!!
Cet appareil doit être vérifié pour sa température finale et
ajusté si nécessaire. Le réglage de température standard
préréglé en usine est à 29 °C (85 °F). [la plage du robinet
va de 18 °C – 35 °C (65 °F – 95 °F)]. Consulter les
autorités médicales et/ou de sécurité appropriées pour
connaître la température optimale recommandée pour
l’application en question.
2
3
4
Vis
d’obturation à
fente
Vis de réglage de
température
C
H
5/32 po Clé Allen
