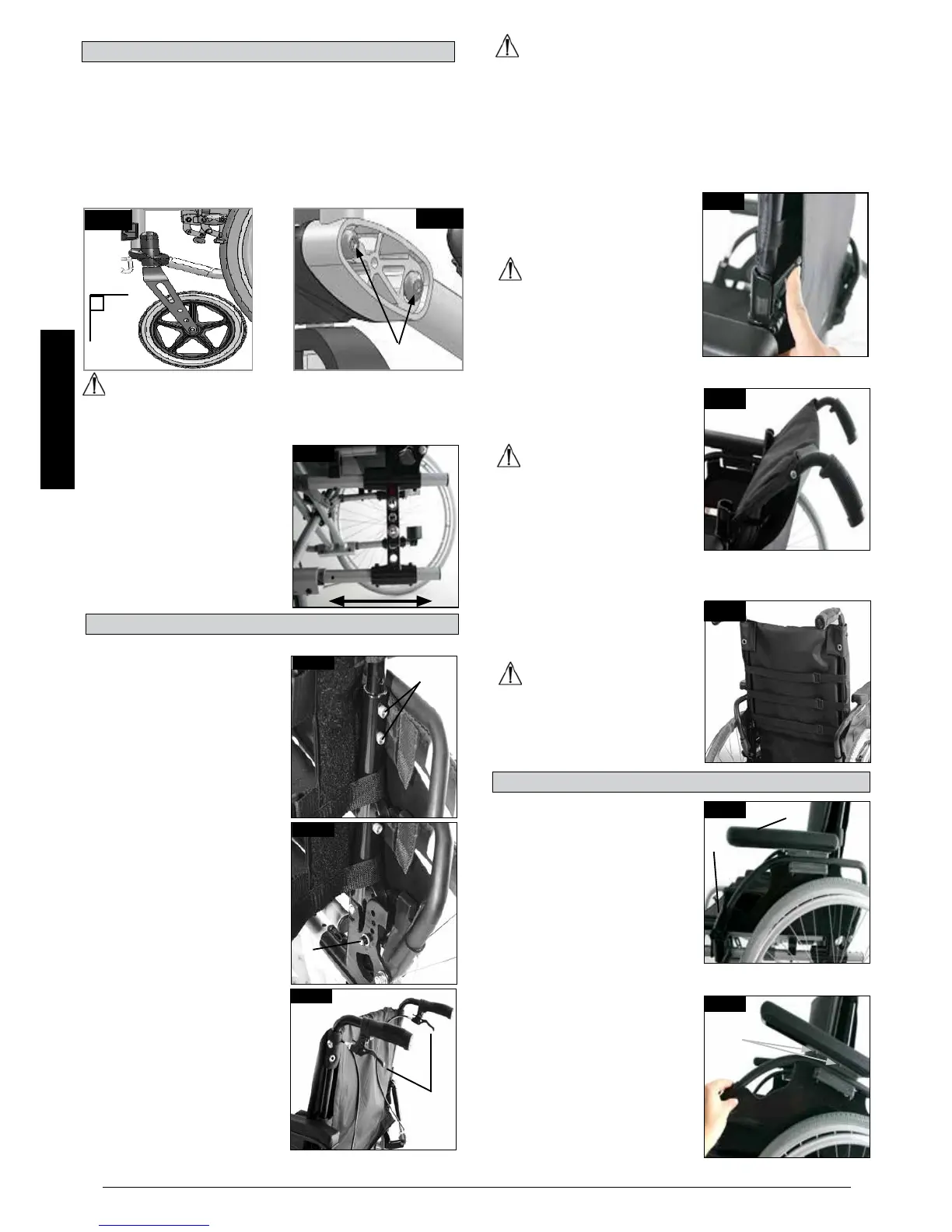

NOTA:
Pode alterar o ângulo do eixo da roda giratória, alterando a posição
da roda giratória/roda traseira. Isto deve ser aproximadamente. 90°.
AJUSTANDO O ÂNGULO DO EIXO DA RODA GIRATÓRIA:
Desaperte os parafusos (1), puxe o adaptador da roda giratória para
fora, ajuste para um ângulo de 90° e depois reaperte os parafusos
(Fig. 17-18).
CUIDADO!
O ângulo do eixo da roda giratória deve ser igual em ambos os
lados (confirme com as marcas).
POSIÇÃO DO ÂNGULO
HORIZONTAL
A placa do eixo pode ser ajustada
para a frente para maior capacidade
de manobra ou para trás para maios
estabilidade (Fig. 19).
Quanto maior a base da roda, menor
o risco da cadeira de rodas tombar.
Opções – Adaptador da roda giratória >>>
Fig. 19
Fig. 17
Fig. 18
1
90
SDGR
ENCOSTO DE ALTURA
AJUSTÁVEL
A altura do encosto pode ser
ajustada entre 2 ou 3 posições
diferentes (em função do modelo)
(41 cm, 43,5 cm e 46 cm). Desaperte
e remova os parafusos (1)+(2) e
ajuste o tubo do encosto para a
altura pretendida. Aperte de novo os
parafusos (Fig. 20).
Opções – Encosto
ÂNGULO DO ENCOSTO
AJUSTÁVEL
O ângulo do encosto pode ser
ajustado para 6 posições diferentes
(-5° para a frente, 0°, 5°, 10°, 15° e
20° para trás). Para ajustar o ângulo,
remova o parafuso (1), ajuste para o
ângulo pretendido e depois reaperte
o parafuso (Fig. 21).
ÂNGULO DO ENCOSTO
AJUSTÁVEL
(7° - 30°)
Se empurrar ambas as alavancas
simultaneamente (1), pode libertar o
encosto e movê-lo para a posição
pretendida.
Quando libertar as duas alavancas
(1), o encosto fixa-se
automaticamente (Fig. 22).
Fig. 20
1
Fig. 21
1
CUIDADO!
• Recomenda-se que o encosto ajustável em ângulo seja usado
em conjunto com a extensão da base da roda.
• Recomenda-se o ajustamento do encosto ajustável em ângulo
seja usado juntamente com os tubos anti-queda (distância
máxima do chão 3 - 5 cm).
• Aconselhamos a utilização do encosto de ângulo ajustável
com uma barra estabilizadora.
MEIA-RETRACÇÃO DO ENCOSTO
Abrir o encosto:
Para ajustar o encosto para a
vertical, empurre a alvanca para
cima e para a frente até os fixar.
AVISO!
Mantenha os dedos e outros
objectos afastados do mecanismo
de retracção quando dobrar o
encosto para evitar ferimentos ou
danos em objectos.
Dobrar o encosto:
O encosto pode ser dobrado para
guardar a cadeira com mais
facilidade.
CUIDADO!
Não use com carga porque pode
partir o mecanismo.
Para dobrar o encosto, fique por
detrás da cadeira de rodas, prima as
duas pequenas alavancas (Fig. 23 -
24) posicionadas em cada lado do encosto (logo acima dos apoios
de braços). Dobre o encosto para baixo.
CORREIA TRASEIRA AJUSTÁVEL
A correia traseira ajustável
pode ser ajustada
usando as várias correias (Fig. 25).
CUIDADO!
Não aperte em demasia a correia de
tensão, caso contrário poderá
interferir com o mecanismo de
retracção da cadeira.
Fig. 22
1
Fig. 23
Fig. 24
Fig. 25
Opções – Protecção lateral
PROTECÇÃO LATERAL
PADRÃO,
RETRÁCTIL, REMOVÍVEL
COM ALMOFADAS PARA
BRAÇOS CURTAS OU LONGAS
A protecção lateral com rebordos
dianteiros redondos permite-lhe ficar
encostado a uma mesa. Para dobrar
o apoio de braços para cima, empurre
a alavanca (1), de modo a que a
protecção lateral seja libertada (Fig.
26 + 27).
1
2
Fig. 26
Fig. 27
3
A altura do apoio de braços (2) pode
ser ajustada, fixando o
suporte do espaçador em várias
posições. Para tal, desaperte os
parafusos, mova o suporte do
espaçador e aperte de novo os
parafusos. O comprimento do apoio
de braços pode ser ajustado,
desapertando os parafusos (3), e
depois movendo o apoio de braços
para a posição pretendida e
reapertando os parafusos (Fig. 27).
