83
BasiX
2
PORTUGUÊS

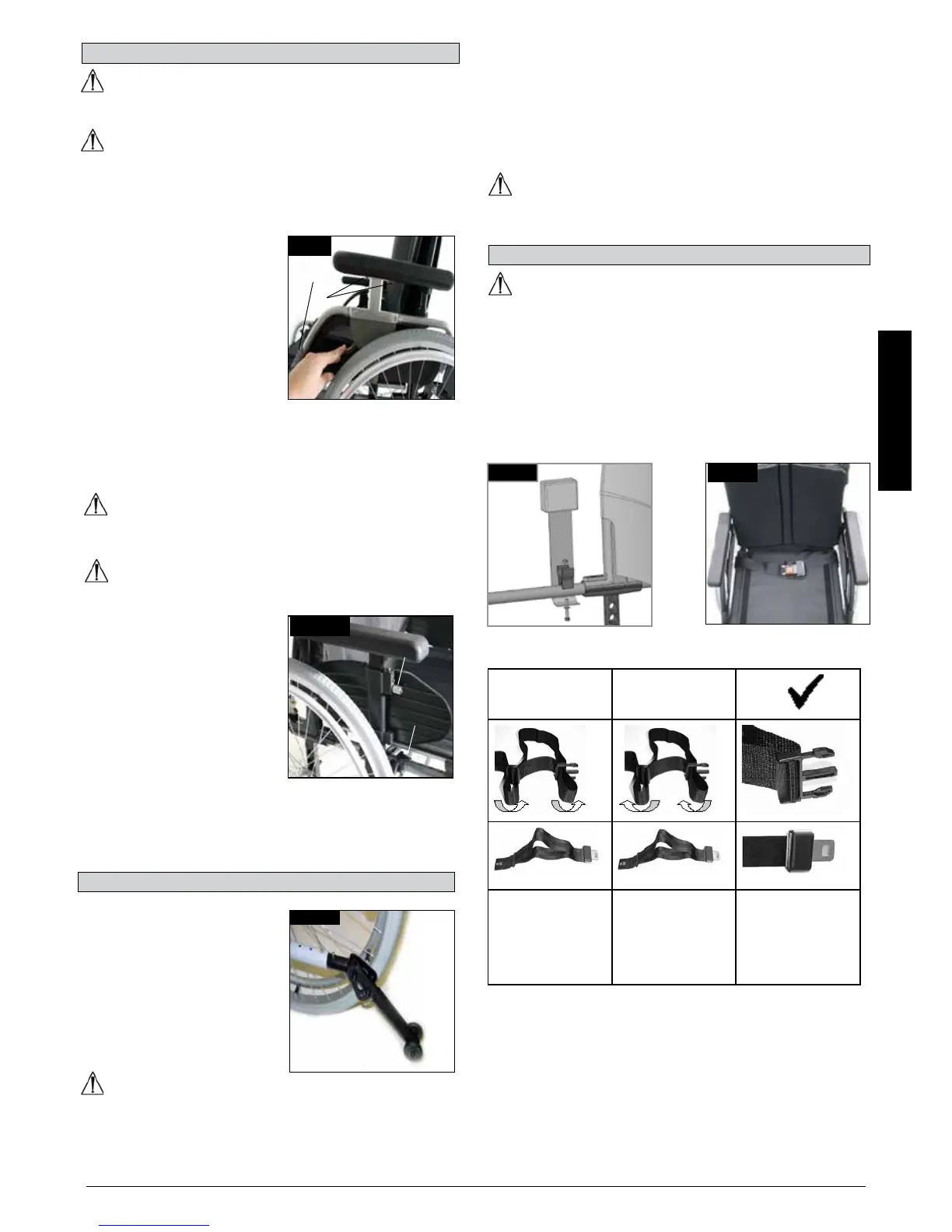

Opções – Protecção lateral >>>
CUIDADO!
Nem as proteções laterais, nem os apoios de braços devem ser
utilizados para levantar ou transportar a cadeira de rodas.
CUIDADO!
Cuidado com os dedos quando ajustar a altura da almofada do
braço.
PROTECÇÃO LATERAL, RETRÁCTIL, REMOVÍVEL COM
APOIOS DE BRAÇOS CURTOS OU LONGOS, ALTURA
AJUSVEL
A altura do apoio de braços pode ser
ajustada da seguinte maneira:
Empurre a alavanca para baixo e
mova o apoio de braços para a altura
pretendida.
Liberte o manípulo e prima o apoio
de braços (2) para baixo até a ouvir
encaixar. Verifique sempre se as
protecções laterais estão na posição
correcta.
Para dobrar o apoio de braços para cima, empurre a alavanca (1),
de modo a que a protecção lateral seja libertada.
O comprimento do apoio de braços pode ser ajustado,
desapertando os parafusos (2), empurrando o apoio de braços
para a posição pretendida e reapertando os parafusos (Fig. 28).
CUIDADO!
Nem as proteções laterais, nem os apoios de braços devem ser
utilizados para levantar ou transportar a cadeira de rodas.
CUIDADO!
Quando usar uma roda traseira de 24”, a almofada do braço deve
ser movida a um nível para cima.
APOIO DE BRAÇOS DE ALTURA
AJUSTÁVEL DE BASE ÚNICA
Para ajustar a altura, puxe a
alavanca (1) e mova o apoio de
braços para a altura pretendida.
Depois, certifique-se que a alavanca
(1) fica de novo bloqueada em
posição. A remoção do apoio de
braços é feita da mesma maneira.
Para remover completamente a protecção lateral, empurre a
alavanca (2). Quando instalar a protecção lateral, a alavanca (2)
também deve ser puxada.
Certifique-se sempre de que a protecção lateral se fixa
correctamente na posição do receptor. (Fig. 29).
TUBOS ANTI-QUEDA
Os tubos anti-queda oferecem
segurança adicional para utilizadores
inexperientes quando ainda estão a
aprender a utilizar a cadeira de
rodas. Os tubos impedem que a
cadeira de rodas se incline para trás.
O tubo anti queda deve ser inserido
no tubo da estrutura até o primeiro
dos dois botões de mola entrar no
primeiro orifício do tubo da estrutura,
(Fig. 30).
AVISO!
O ajustamento incorrecto dos tubos anti-queda aumenta o risco da
cadeira se inclinar para trás. Deve dobrar os tubos anti-queda para
cima quando subir ou descer obstáculos (como lancis) para evitar
que toquem no chão e depois rodá-los para baixo para a posição
normal.
1
2
Fig. 28
Fig. 29
1
2
NOTA: Não insira ambos os botões do tubo anti-queda no tubo da
estrutura porque pode danificar os tubos anti-queda e causar a
redução de eficácia. Empurrando o segundo botão de desbloqueio
exposto, as rodas de segurança podem ser ajustadas para cima ou
removidas. Deve existir sempre uma distância entre 3 cm e 5 cm
entre a barra e o chão. Deve dobrar as rodas de segurança para
cima quando subir ou descer obstáculos (como lancis) para evitar
que toquem no chão. Depois, rode as rodas de segurança para
baixo para a posição normal (Fig. 30).
AVISO!
O ajustamento incorrecto dos tubos anti-queda aumenta o risco da
cadeira se inclinar para trás.
AVISO!
Antes de usar a sua cadeira de rodas verifique se o cinto de
segurança está bem colocado e correctamente ajustado antes de
usar.
O cinto de segurança está fixo à cadeira de rodas como indicado
nas imagens. O cinto de segurança é constituído por 2 metades.
São instaladas usando o parafuso de fixação de suspensão do
assento instalado através do ilhó do cinto. O cinto é conduzido sob
a parte de trás do painel lateral. (Fig. 31)
Ajuste a posição do cinto de modo a que as fivelas fiquem no centro
do assento. (Fig. 32)
Ajuste o cinto de segurança de acordo com as necessidades do
utilizador da seguinte forma:
Para aumentar o
comprimento do
cinto
Para reduzir o com-
primento do cinto
Conduza o cinto
através dos ajus-
tadores e da vela
macho para que o
comprimento seja
maior.
Conduza o cinto
através da vela
macho e ajustado-
res.
Verique se o cinto
não está enrolado
na vela macho.
Opções – Tubos Anti-queda
Fig. 30
Opções – Cinto de segurança
Fig. 31
Fig. 32
Tipo A
Tipo ATipo A
Tipo B
Tipo B
Tipo B
