Breezy Relax/Quickie Relax 27
FFRRAANNÇÇAAIISS
0305/3/ST-000690xxx.EMS

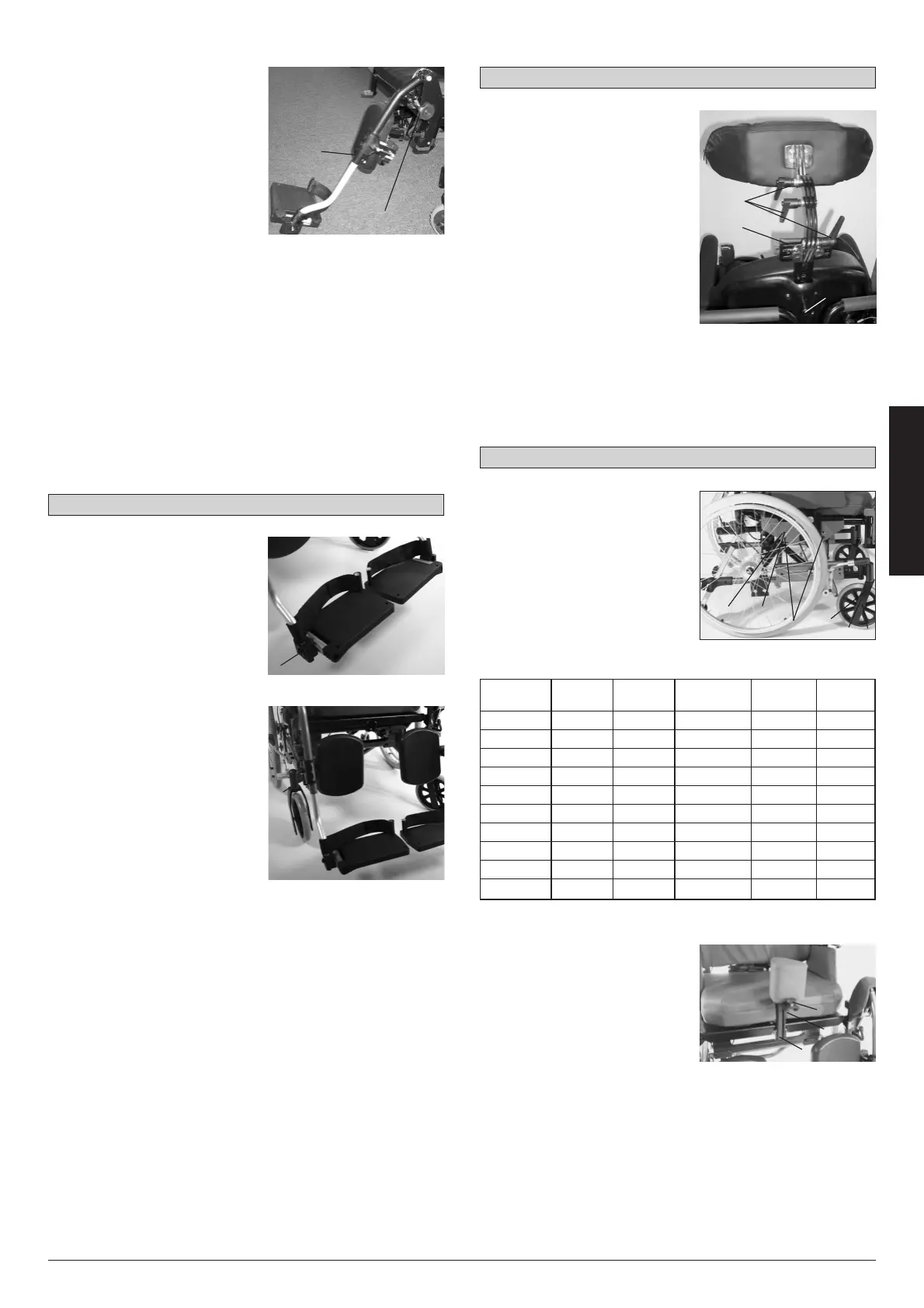

Repose-pieds rabattables
standard (7.24.1)
Pour rabattre les repose-pieds :
Rien ne doit reposer sur les repo-
se-pieds. Desserrez le volant (1).
Tirez les repose-pieds vers le haut
et réglez-les à la hauteur désirée.
Resserrez le volant.
Pour abaisser les repose-pieds :
Dévissez le système de verrouilla-
ge à l’aide du volant (1). Abaissez
les repose-pieds. Dès obtention de la hauteur désirée,
revissez le système de verrouillage à l’aide du volant.
Vous pouvez régler la longueur de la jambe inférieure en
desserrant les vis (2).
ATTENTION ! Ne vous pincez pas les doigts !
Ne mettez pas vos doigts dans le mécanisme de
réglage, entre les pièces amovibles des repose-pieds
lorsque vous levez ou abaissez ce dernier.
ATTENTION !
Les repose-pieds n’ont pas été conçus pour soulever
ou porter le fauteuil avec un utilisateur assis dedans.
Plaque de repose-pieds à incli-
naison variable (7.22)
La plaque des repose-pieds se
rabat pour monter et descendre
plus facilement du fauteuil.
Vous pouvez modifier l’angle d’inc-
linaison de la plaque par rapport
au sol. Dévissez la vis (1) et réglez
à l’angle d’inclinaison désiré.
Revissez la vis.
Lorsque la vis (1) est desserrée,
vous pouvez avancer ou reculer la
plaque. Après avoir procédé à vos
réglages, vérifiez toujours d’avoir
bien revissé toutes les vis (voir la
section sur la force de torsion).
Veillez à toujours conserver l’écart
minimum de 2,5 cm avec le sol.
ATTENTION !
Rien ne doit reposer sur les
repose-pieds lors de ces
réglages.
Vous pouvez régler la profondeur des coussinets
pour mollet. Dévissez les vis (1) et placez les
coussinets à la position désirée. Une fois terminé,
pensez à bien revisser les vis. Vous pouvez
également régler la hauteur des coussinets sur le
montant.
Options – Plaque de repose-pieds à inclinaison variable
Appui-tête (7.35)
Vous pouvez régler la hauteur de
l’appui-tête, le déplacer latérale-
ment et l’incliner vers l’avant ou
l’arrière.
Réglage de la hauteur : Tirez le
bouton de déverrouillage (1) et
réglez à la hauteur désirée. Vérifiez
que le bouton de déverrouillage
est toujours bien enclenché.
Réglage horizontal : Ouvrez le
levier de déverrouillage (2), réglez à
la position désirée et refermez le
levier.
Réglage latéral : Après avoir desserré les vis (3),
vous pouvez régler l’appui-tête latéralement.
Revissez les vis (Voir la section sur la force de
torsion).
Options - Appui-tête
1
2
3
1
2
1
Réglage de la hauteur d’assise
(7.51.1.1)
Vous pouvez régler la hauteur du
siège en modifiant la position des
roues avant et arrière (voir tableau
1) et du siège. Dévissez les 4 vis
(4) et placez le siège à l’emplace-
ment désiré (A, B). Une fois
terminé, pensez à bien revisser les
vis (Voir la section sur la force de
torsion).
Cale d’abduction
Vous pouvez enlever ou régler la
hauteur de la cale d’abduction en
desserrant la vis (1), ainsi que la
profondeur en desserrant les vis
(2, 3).
Options - Réglage de la hauteur du siège
3
1
2
Hauteurs Fixation Roue Fixation Roue Siège
du siège
roue avant
avant roue arrière arrière
41 cm 1 6" 1 20" A
43 cm 1 6" 1 20" B
45 cm 1 8" 1 24" A
45 cm 2 8" 2 16" A
47 cm 1 8" 1 24" B
47 cm 1 8" 4 16" B
47,5 cm 2 8" 2 24" A
49,5 cm 2 8" 2 24" B
50 cm 3 8" 3 24" A
52 cm 3 8" 3 24" B
A
4
1
2
3
B
