Breezy Relax/Quickie Relax 57
PPOORRTTUUGGUUEESSEE
0305/3/ST-000690xxx.EMS

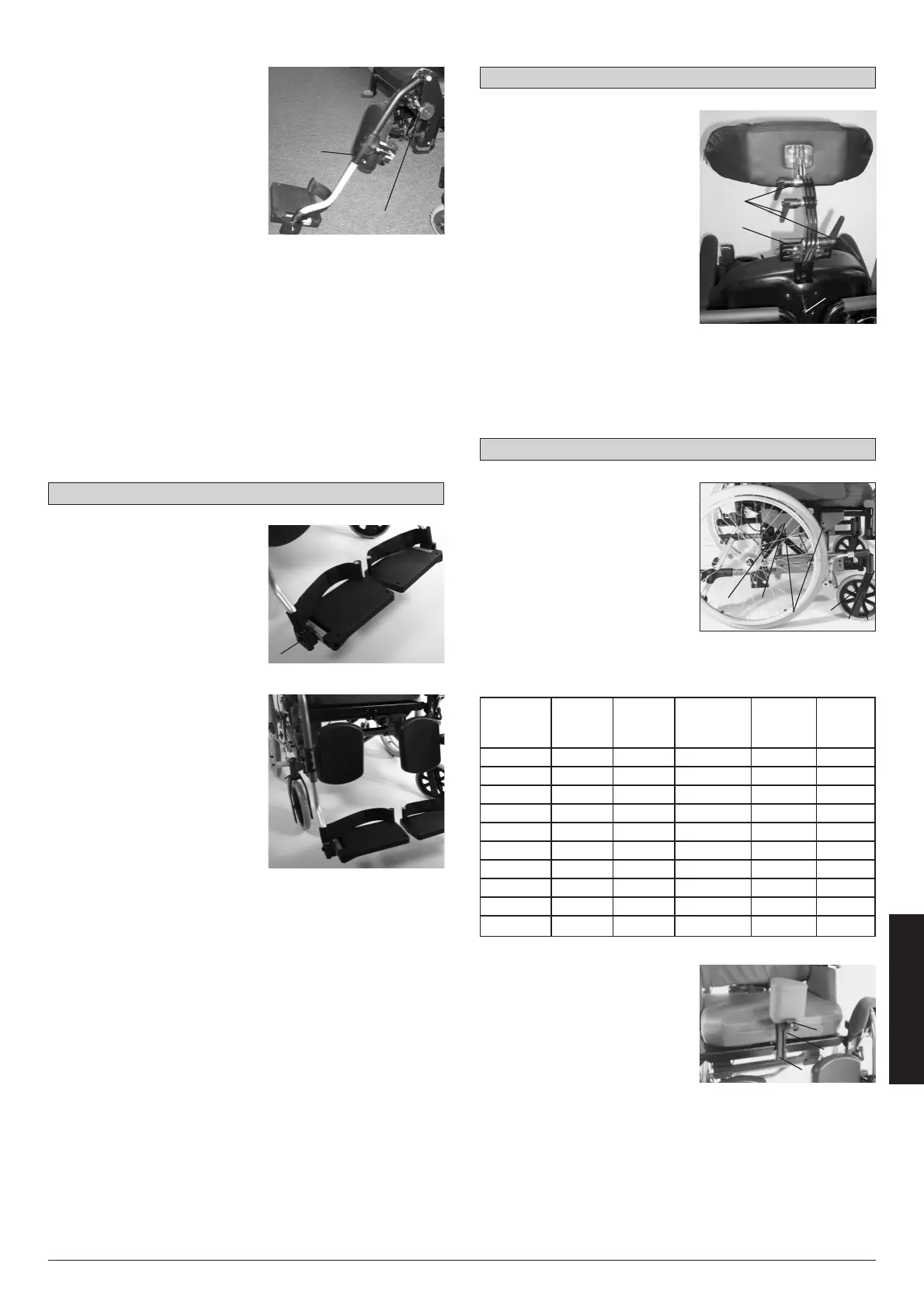

Apoio dos pés standard de
levantar (7.24.1)
Para levantar:
Tire a carga do apoio dos pés, sol-
te o volante de mão (1); suba o
apoio dos pés e ajuste à altura
desejada. Bloqueie à altura deseja-
da apertando o punho.
Para descer:
Tire a carga do apoio dos pés
levantando a barriga da perna e
solte o dispositivo de bloqueamento com o volante de
mão (1). Assim poderá girar o apoio dos pés para baixo.
Quando alcançar a posição desejada, assegure o
dispositivo de bloqueamento com o punho. Pode ajustar
infinitamente o comprimento da barriga da perna soltando
os parafusos (2).
PRECAUÇÃO: Existe o risco de entalar os dedos.
Quando se elevar ou descer o apoio dos pés, não
ponha os dedos no mecanismo de ajustamento entre
as peças móveis do apoio dos pés.
PRECAUÇÃO:
O apoio dos pés não deve ser utilizado para levantar ou
transportar a cadeira com o ocupante.
Plataformas apoio dos pés com
ângulo ajustável (7.22)
A plataforma pode-se levantar
para facilitar a transferência do
ocupante da cadeira
Pode-se modificar o ângulo em
relação ao chão: Desaperte o par-
afuso (1) e ajuste a plataforma
com o ângulo desejado e volte a
apertar o parafuso.
Quando se desapertar o parafuso
(1), a plataforma pode ser ajustada
para diante como para atrás.
Depois de efectuar um ajustamen-
to, verifique que todos os parafu-
sos estão bem apertados (ver a
página sobre a pressão). Verifique
que respeita a separação mínima
em relação ao chão (2,5cm).
PRECAUÇÃO:
Não pode haver nenhum peso
em cima da plataforma quando
se realizar o ajustamento.
Pode-se ajustar o fundo das correias dos calcanha-
res. Para isso, desaperte os parafusos (1) e empurre
a correias dos calcanhares até à posição desejada.
Depois de ajustar, aperte todos os parafusos cor-
rectamente. Apertando as correias contra o tubo do
apoio dos pés poderá ajustar também a altura.
Plataformas apoio dos pés com ângulo ajustável
Encosto da cabeça (7.35)
O encosto da cabeça pode-se
levantar, deslocar lateralmente e
horizontalmente, quer para diante
quer para atrás.
Ajustamento da altura: Puxe o
botão de desmontagem (1) e
ajuste à altura desejada. Verifique
sempre se o botão de desmonta-
gem está bem acoplado.
Ajustamento horizontal: Levante a
alavanca para soltar (2), coloque
na posição desejada e volte a
puxar firmemente a alavanca.
Ajustamento lateral: Quando desapertar os
parafusos (3) poderá mover o encosto da cabeça
para os lados. Volte a apertar os parafusos (ver a
página sobre a pressão).
Encosto da cabeça
1
2
3
1
2
1
Ajustamento da altura do
assento (7.51.1.1)
Pode-se ajustar a altura do assen-
to mudando a posição das rodas
dianteiras e das rodas traseiras
(ver tabela 1), ou o conjunto do
assento. Para poder realizar este
ajustamento desaperte os quatro
parafusos (1) e volte a aparafusar
com o assento na sua nova
posição (A, B). Após realizar o ajustamento, apertar
os parafusos correctamente (ver a página sobre a
pressão).
Cunha de abdução
Desapertando o parafuso (1)
poderá ajustar a altura da cunha
de abdução e desapertando os
parafusos (2,3) o fundo pode ser
ajustado ou desmontado.
Ajustamento da altura do assento
A
4
1
2
3
B
3
1
2
Altura do
Instalação
Roda Instalação Roda Conjunto
assento das rodas dianteira da roda traseira do
dianteiras traseira assento
41 cm 1 6" 1 20" A
43 cm 1 6" 1 20" B
45 cm 1 8" 1 24" A
45 cm 2 8" 2 16" A
47 cm 1 8" 1 24" B
47 cm 1 8" 4 16" B
47,5 cm 2 8" 2 24" A
49,5 cm 2 8" 2 24" B
50 cm 3 8" 3 24" A
52 cm 3 8" 3 24" B
