Instalación: kit del
modelo 6422
Kit de actualización para el ACCM y
Symphony
®
2
1. Asegúrese de que el generador se encuentre en la
posiciónOFF (0). Retire el fusible de 15 A del panel
de control.
2. Retire la tensión de la red pública del interruptor de
transferencia. Abra el disyuntor de desconexión de
la red pública dentro del interruptor de transferencia.
3. Retire el mazo de cables del terminal J9 del TRCM.
4. Retire el TRCM de los separadores.
5. Agregue dos separadores adicionales a la placa del
ACCM y reemplace el separador dañado.
6. Instale la placa del ACCM y conecte el mazo de
cables que se proporciona con la placa del ACCM
al mazo de cables que se desconectó de la placa
del TRCM en el paso (3) anterior.
7. Desconecte el cable de la línea 1 y el de la línea 2
del generador en el contactor del interruptor de
transferencia.
8. Pase cada cable, el de la línea 1 y el de la línea 2,
por el orificio del transformador de corriente. Debe
haber un cable por transformador de corriente.
9. Conecte nuevamente los cables de la línea 1 y la
línea 2 del generador en el conector del interruptor
de transferencia. Ajuste según las indicaciones de
la tabla de torque.
10. Conecte los cables del transformador de corriente
en los terminales “CT1” y “CT2” de la placa del
ACCM.
11. Instale la placa del Symphony
®
2. Conecte
los cables de L1 y L2 (cables rojo y negro)
a la desconexión rápida del lado de la carga
del contactor del interruptor de transferencia.
Consulte el diagrama esquemático del interruptor
de transferencia para el kit de actualización del
modelo 6422.
12 Luego, siga las instrucciones que se detallan en
Conexiones y configuración del interruptor de
transferencia.
Conexiones y configuración del
interruptor de transferencia
1. Asegúrese de que el generador se encuentre en la
posiciónOFF (0). Retire el fusible de 15 A del panel
de control.
2. Conecte el conductor desde el terminal neutro del
interruptor de transferencia al terminal NEUTRAL (Neutro)
del generador. Observe la etiqueta del panel de control
del generador para ver la identificación de los terminales.
3. Conecte el conductor desde el terminal "GND" del
interruptor de transferencia al terminal GROUND (Tierra)
del panel de control del generador.
Asegúrese de que el conductor de conexión a tierra del
generador esté conectado de acuerdo con los códigos,
las normas y los reglamentos federales, estatales y
locales correspondientes.
4. Use conductores de un mínimo de 14 AWG para
conectar los terminales “UTILITY 240 VAC” (Red pública
de 240 V CA) del interruptor de transferencia con los
terminales “240 VAC” (240 V CA) del generador mediante
el conector de dos polos que se proporciona junto con el
generador.
5. Use conductores de aluminio o par de cobre trenzado de
un mínimo de 18 AWG y de una longitud no mayor a 60 m
(200 ft), 300 voltios y entre 75 °C y 90 °C para conectar

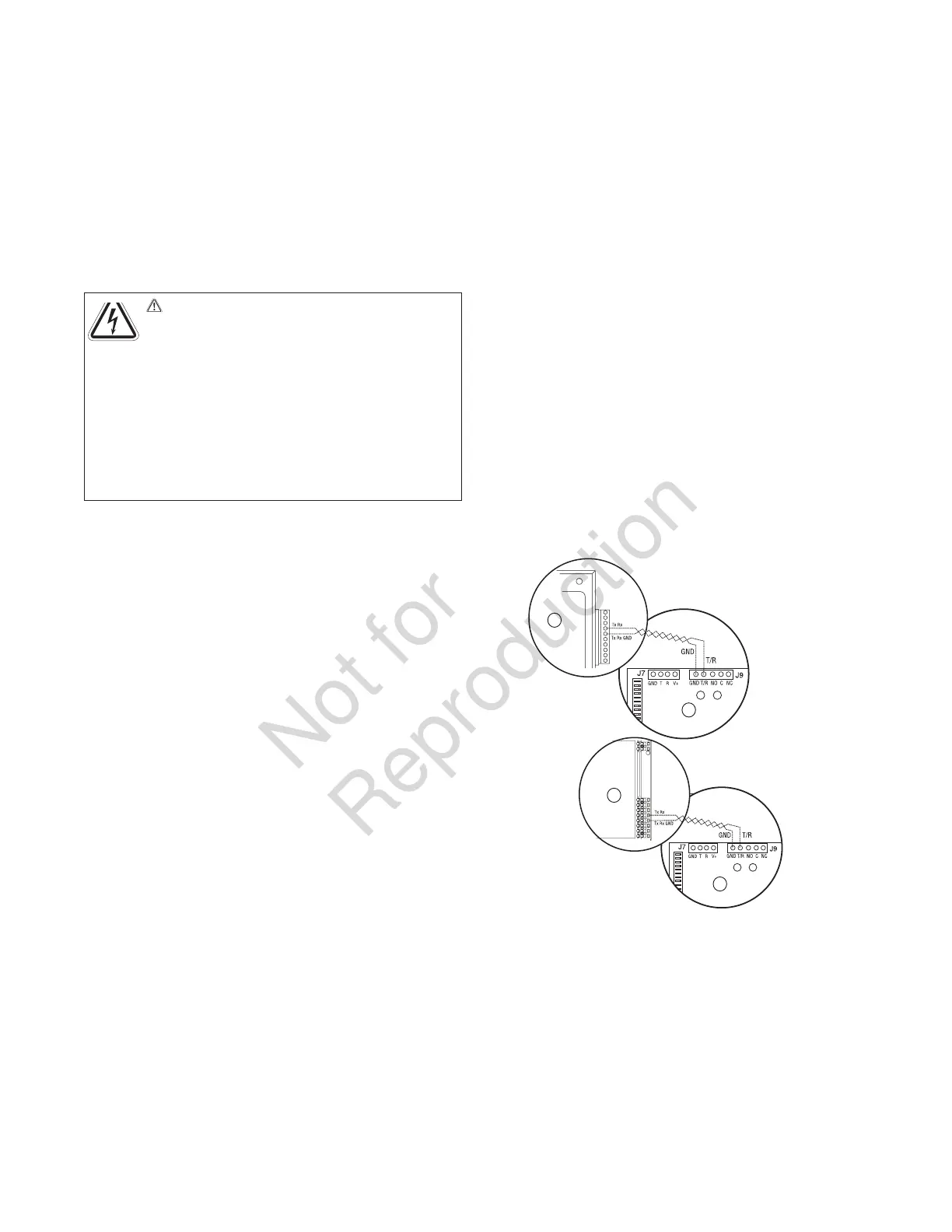

los terminales “T/R” y “GND” en la placa de control del
interruptor de transferencia (B) a los terminales “TxRx”
y “TxRx GND” en el panel de control del generador (A)
mediante un conector de diez clavijas o un terminal de
ocho clavijas. Cuente hacia abajo para ver la ubicación
correcta de las clavijas en el tablero de control del
generador, ya que la alineación visual con la calcomanía
puede ser engañosa:
6. Apriete todas las conexiones de cables y sujetadores
con la torsión correcta. Consulte la calcomanía dentro
de la caja del interruptor de transferencia o los valores
indicados en las instrucciones de instalación del módulo
remoto para conocer los valores de torsión adecuados.
ADVERTENCIA Peligro de descarga
eléctrica. La tensión proveniente del servicio
de energía eléctrica de la red pública o del
generador es peligrosa y podría provocar la muerte
o lesiones graves.
Desconecte y retire todas las
fuentes de tensión de alimentación y siga todas las
instrucciones para la desconexión de la energía
eléctrica antes de realizar cualquier tipo de trabajo
de mantenimiento. Verifique con un dispositivo de
medición que se haya desconectado la energía
eléctrica de la red pública.
A
B
O BIEN
A
B
