Español
13

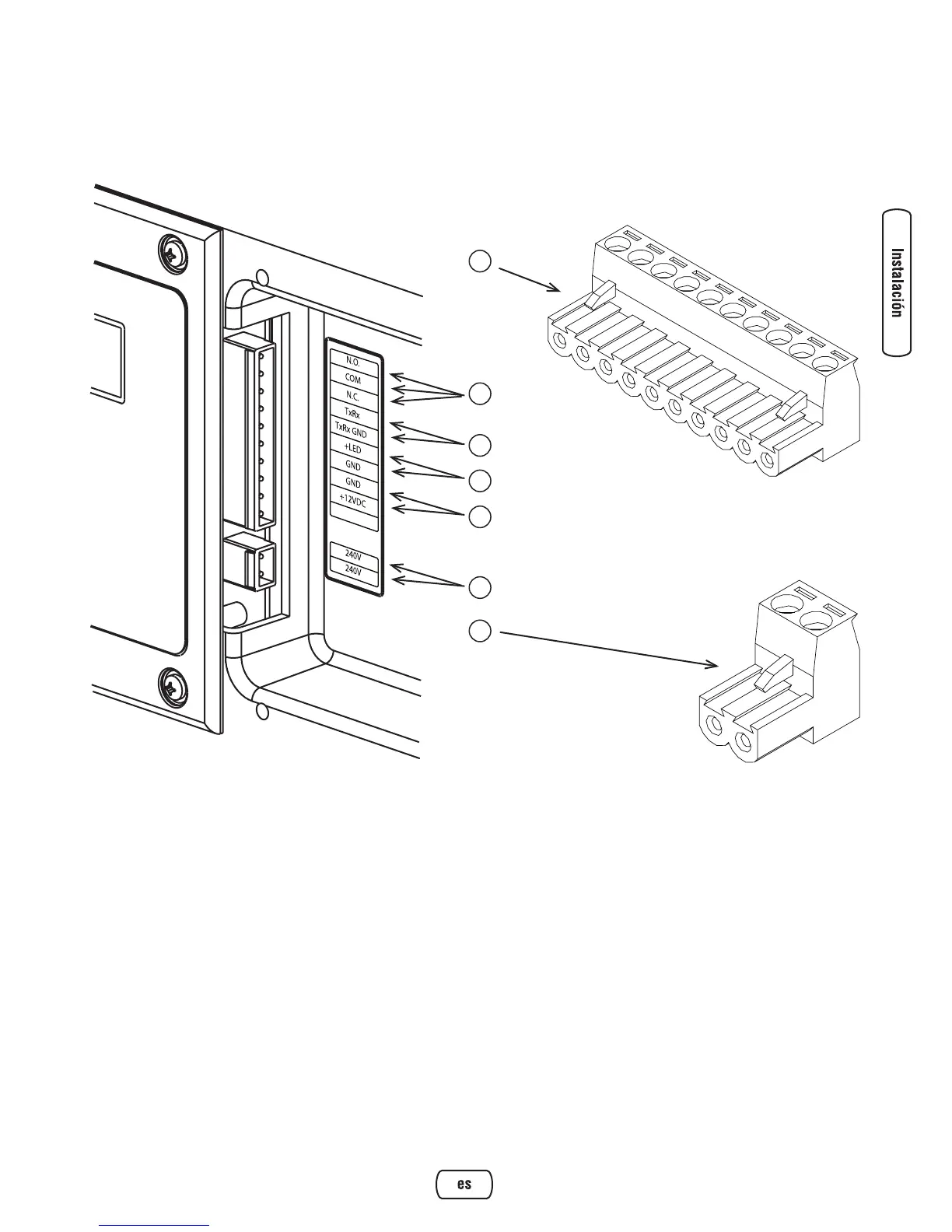

Conexiones de Sistema
A excepción de los conectores de salida de alimentación y conexión a tierra, todas las conexiones de señalización son tomas
de dos o diez patillas. Compare la ilustración con su generador para familiarizarse con la ubicación de estas importantes
conexiones:
A - Cableado para toma de 10 polos:
B - Contactos de fallo - Utilice NO, COM y NC para conectar
una sirena, un indicador luminoso u otro dispositivo de
aviso para los casos de fallo. Los contactos cambian de
estado cuando se presenta una condición de fallo.
C - Comunicación con el conectador - Utilice TxRx y TxRx
GND y la unidad inalámbrica opcional StatStation™
para monitorizar las funciones del generador.
D - Salida de LED remoto - Utilícela para conectar el LED
remoto adicional que se suministra con el generador.
El LED remoto parpadeará si se detectan determinadas
averías en el generador.
E - Salida de +12 V CC y 0,5 A - Fuente de alimentación
interna.
F - 240 V de servicio - Para conectar los cables de servicio
de 240 V del conectador al generador.
G - Cableado para toma bipolar
B
A
C
D
E
F
G
