14 BRIGGSandSTRATTON.COM
A - Branchement de la prise à deux pôles :
B - Contacts de défaillance — Utilisez les bornes NO,
COM et NC pour raccorder une alarme, un voyant, etc.
pour vous alerter en cas de défaillance. Les contacts
changent d’état lors d’une condition de défaillance.
C - Communication du commutateur de transfert — Utilisez
TxRx et TxRx GND pour le commutateur de transfert
et le StatStation™ sans fil en option pour surveiller les
fonctions de la génératrice.
D - Sortie de panneau DEL à distance — Utilisez cette
sortie pour raccorder le panneau DEL à distance
supplémentaire fourni avec la génératrice. Si certains
problèmes sont détectés dans la génératrice, le
panneau DEL à distance clignotera un certain nombre
de fois.
E - Prise de +12 volts C.C., 5 ampères — Alimentation
interne.
F - Alimentation de service de 240 volts — Utilisez pour
raccorder les fils de service du commutateur de
transfert à la génératrice.
G - Branchement de la prise à dix pôles

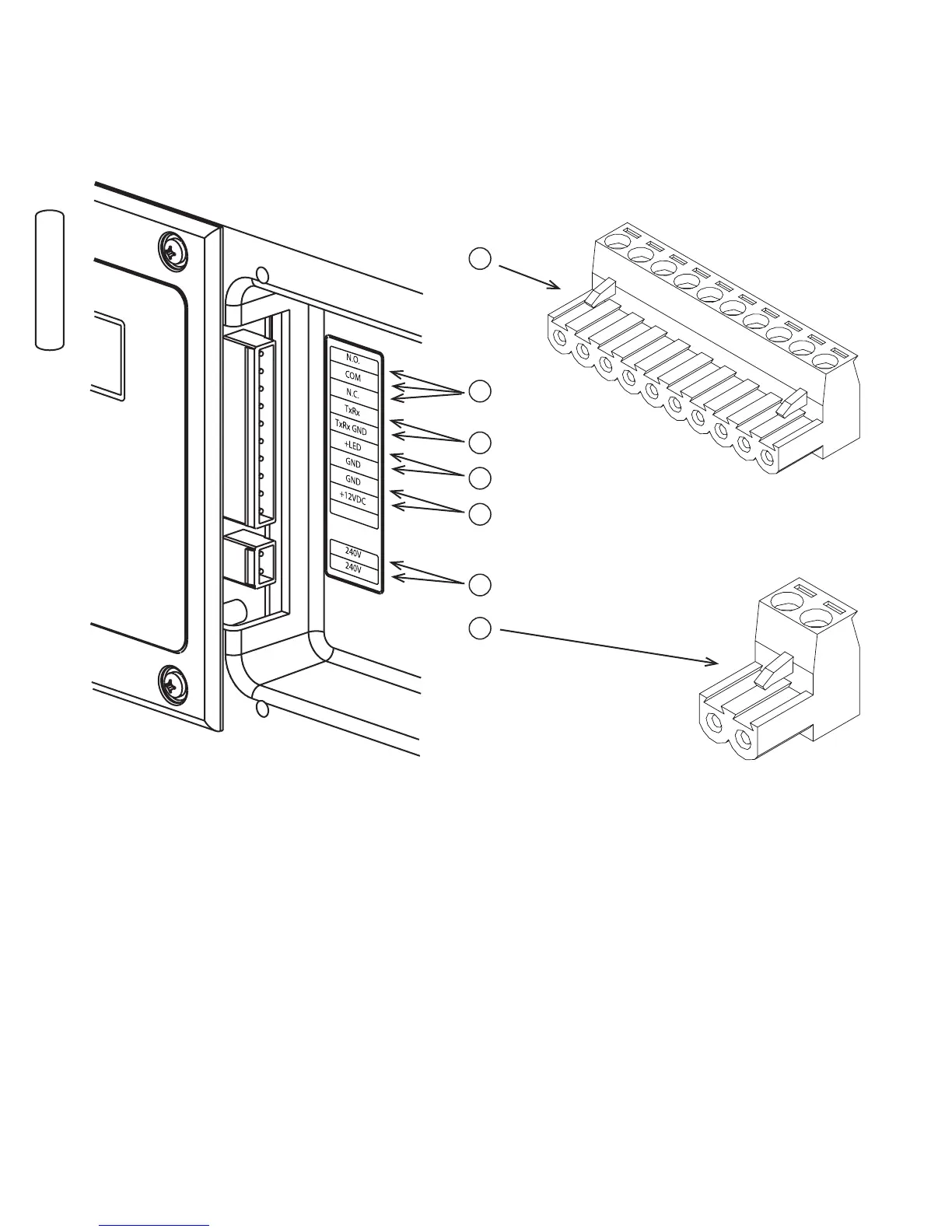

Connexions de système
Sauf pour la puissance de sortie et les connecteurs de masse, tous les câbles de signaux sont branchés à des fiches de
connexion à 2 ou à 10 broches. Comparez cette illustration à votre génératrice afin de vous familiariser avec l’emplacement
des connexions importantes suivantes :
B
A
C
D
E
F
G
