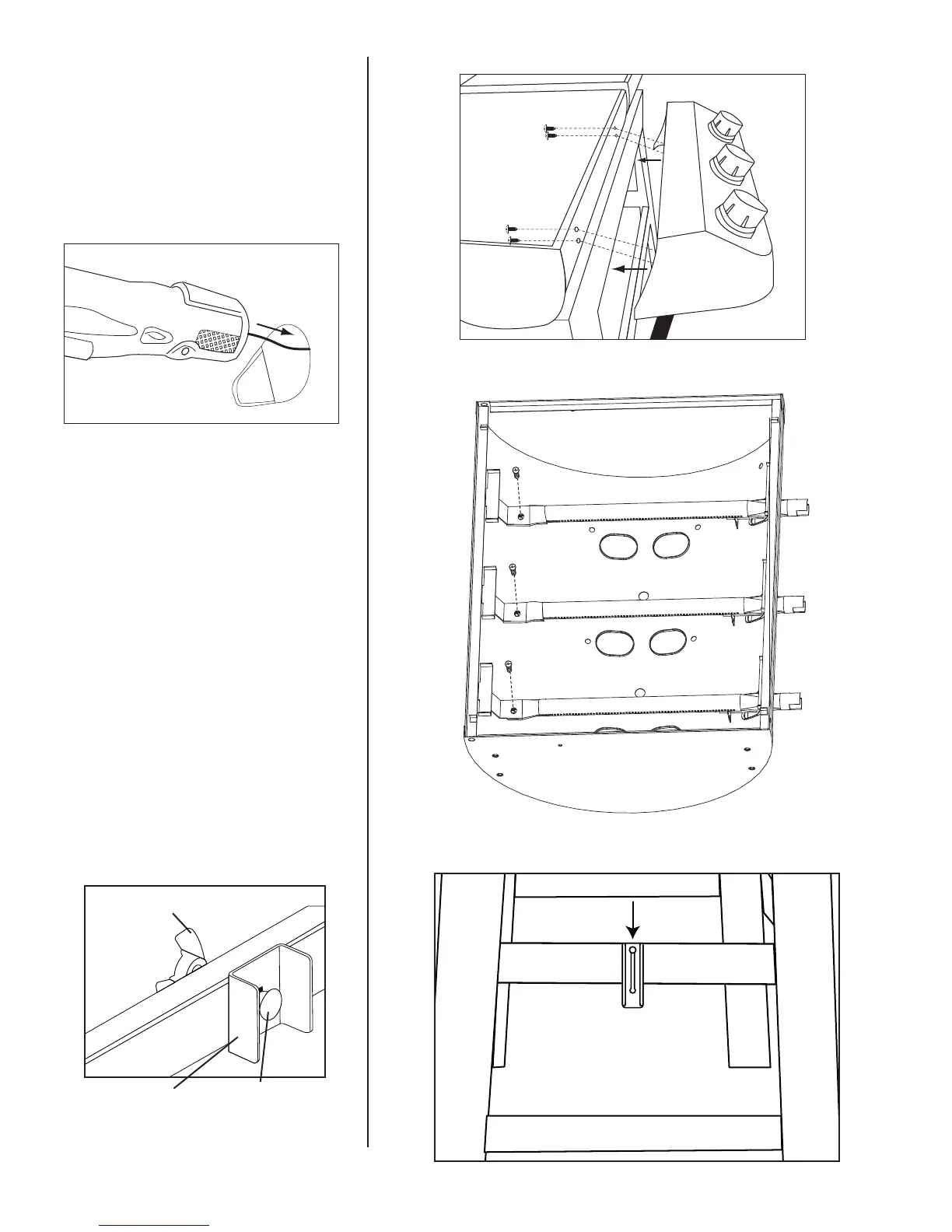

Paso 13
Coloque el control principal a la parrilla de
gas usando cuatro pernos M6 X 10 mm
desde la parte de adentro del cuerpo de
la parrilla de gas.
Paso 14
Inserte el cable de electrodo y la apertura
del quemador por los agujeros en la parte
inferior de la parrilla de gas. Coloque
los quemadores CORRECTAMENTE
alineando los agujeros de los tornillos en
el quemador hacia la izquierda como se
muestra. Asegure los tubos del quemador
usando tres pernos M6 X 10 mm.
Nota: Asegúrese que la apertura del
quemador se deslice sobre la
boquilla de la válvula.
Paso 15
Coloque el soporte del tanque introduciendo
el perno precolocado del carro por medio
del agujero, deslice hacia abajo y luego use
la tuerca de mariposa para asegurarlo.
69
Tuerca de Mariposa
Soporte del Tanque
Perno del
Carro
