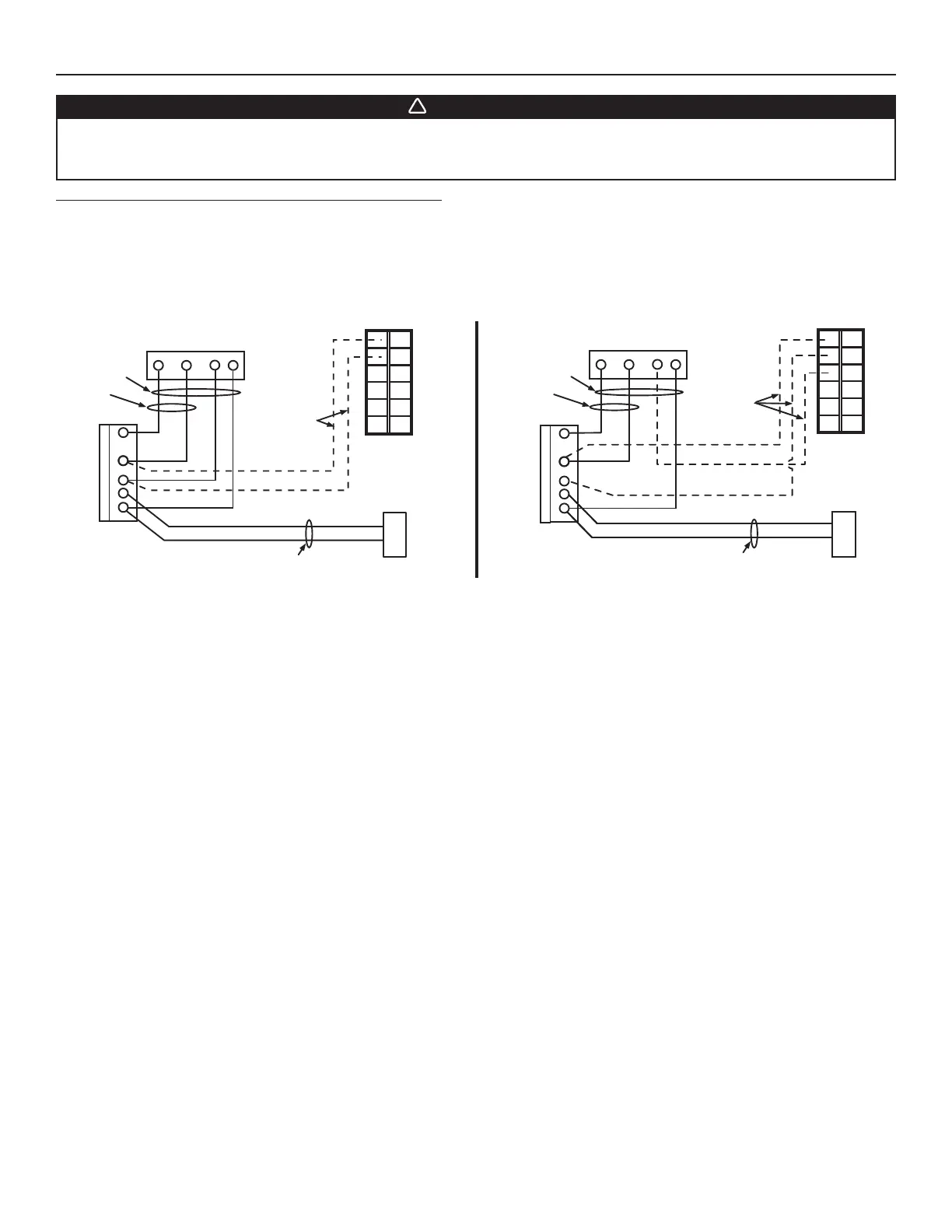

5. CONEXIÓN ELÉCTRICA CON LA CALDERA
ADVERTENCIA
!
No conecte nunca un circuito de corriente alterna de 120 voltios a los terminales del interbloqueo de la caldera
(cableado estándar). Utilice sólo el circuito de clase 2 de bajo voltaje del control del ventilador impelente de la
caldera.
Para una caldera conectada a un sistema de refrigeración:
En algunos termostatos más antiguos, si se activan los terminales «R» y «G» en la caldera, se activaría también el terminal
«Y» en el termostato y se pondría en marcha el sistema de refrigeración. Si reconoce este tipo de termostato, utilice el
CABLEO DE INTERBLOQUE ALTERNATIVO DE LA CALDERA.
W
Y
R
G
Y
C
CONECTOR DE TERMINALES DEL APARATO
TERMINALES
DE TERMOSTATO
SISTEMA DE
REFRIGERACIÓN
NO C NC I OC OL
WRGY
W
R
Y
R
G
Y
C
TERMINALES
DE TERMOSTATO
4 CABLES
2 CABLES
sólo calefacción
BLOQUE DE
TERMINALES
DE 24 VOLTIOS
DE LA CALDERA
2 CABLES
SISTEMA DE
REFRIGERACIÓN
NO
NC
C
CONECTOR DE TERMINALES DEL APARATO
VE0350E
NO C NC I OC OL
WRGY
4 CABLES
2 CABLES
sólo calefacción
BLOQUE DE
TERMINALES
DE 24 VOLTIOS
DE LA CALDERA
2 CABLES
BAJA TENSION
CLASE 2
BAJA TENSION
DE CLASE 2
CABLEADO DE INTERBLOQUEO ESTÁNDAR DE LA CALDERA CABLEADO DE INTERBLOQUEO ALTERNATIVO DE LA CALDERA
