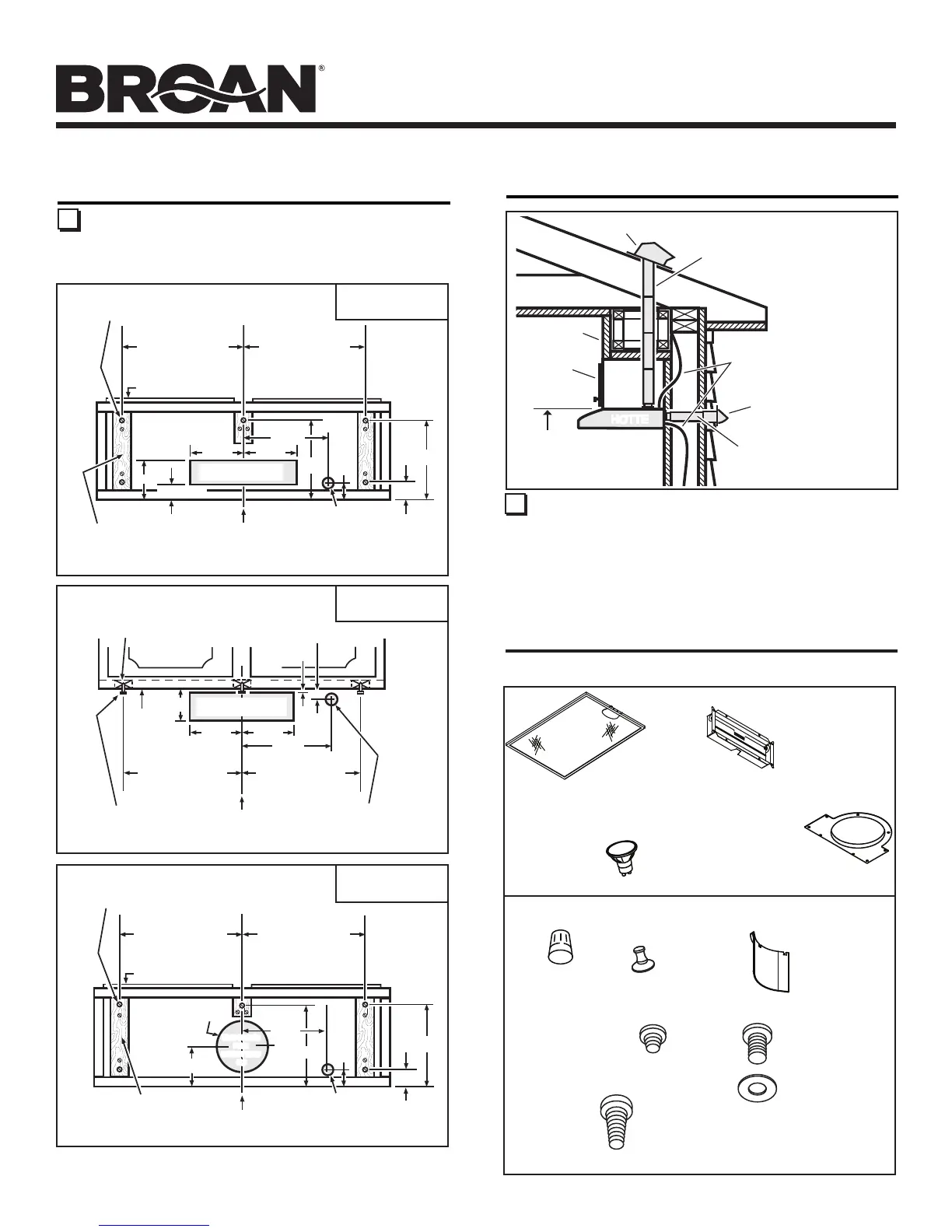

Broan QP2 - Préparation de Lemplacement; Mesurer Linstallation

SÉRIE QP2
Page 12
OUVERTURE DU
CONDUIT HORIZONTAL
5¼ po
*
AVANT DE
L’ARMOIRE
1⅜ po
3/8 po
4 po
6⅞ po
VIS DE
MONTAGE DE
LA HOTTE (5)
OUVERTURE POUR
FIL ÉLECTRIQUE
(dans le mur)
LIGNE DE
CENTRE
DESSOUS
DE
L'ARMOIRE
5¼ po
LANGUETTES DE BOIS
(armoire à fond
en retrait seulement)
17⅝ po (hotte de 42 po)
14⅝ po (hotte de 36 po)
11⅝ po (hotte de 30 po)
17⅝ po (hotte de 42 po)
14⅝ po (hotte de 36 po)
11⅝ po (hotte de 30 po)
*
VIS DE MONTAGE
DE LA HOTTE (5)
AVANT DE
L’ARMOIRE
DESSOUS
DE
L'ARMOIRE
TROU DE
8 PO DE
DIAMÈTRE
LIGNE DE
CENTRE
OUVERTURE POUR
FIL ÉLECTRIQUE
(dans le fond de l'armoire)
TROU D’ACCÈS
POUR
CONDUIT ROND
17,8
OUVERTURE
POUR
CONDUIT ROND
7 po
4⅝ po
6⅞ po
10⅞ po
2⅝ po
2⅛ po
11 po
17⅝ po (hotte de 42 po)
14⅝ po (hotte de 36 po)
11⅝ po (hotte de 30 po)
17⅝ po (hotte de 42 po)
14⅝ po (hotte de 36 po)
11⅝ po (hotte de 30 po)
LANGUETTES DE BOIS
(armoire à fond
en retrait seulement)
OUVERTURE DU
CONDUIT VERTICAL
6⅞ po
*
VIS DE MONTAGE DE
LA HOTTE (5)
DESSOUS
DE L'ARMOIRE
AVANT DE
L’ARMOIRE
LIGNE DE
CENTRE
OUVERTURE POUR
FIL ÉLECTRIQUE
(dans le fond de l'armoire)
LANGUETTES DE BOIS
(armoire à fond
en retrait seulement)
10⅞ po
4½ po
2⅛ po
2⅝ po
11 po
3/4 po
5¼ po
5¼ po
17⅝ po (hotte de 42 po)
14⅝ po (hotte de 36 po)
11⅝ po (hotte de 30 po)
17⅝ po (hotte de 42 po)
14⅝ po (hotte de 36 po)
11⅝ po (hotte de 30 po)
5 Découper, dans l’armoire ou le mur, les ouvertures pour le conduit
et le fil d’alimentation électrique, selon l’évacuation choisie
(horizontale ou verticale). Voir les illustrations ci-dessous. Pour
une installation en recirculation, NE PAS découper d’ouverture
pour le conduit.
CONDUIT VERTICAL
3¼ PO X 10 PO
CONDUIT ROND
DE 7 PO
*

Languettesdeboisetvissupplémentaireprèsdel’avantdel’armoire,
surlalignedecentredel’armoire.
PRÉPARATION
DE L’ EMPLACEMENT
FILTRES À
GRAISSES
(2 POUR LES HOTTES
DE 30 PO ET 36 PO, 3 POUR
LES HOTTES DE 42 PO)
4 AMPOULES
HALOGÈNES
1 ADAPTATEUR/
VOLET
3¼ PO X 10 PO
1 RACCORD DE
CONDUIT ROND
DE 7 PO
1 SAC DE PIÈCES INCLUANT :
3 CAPUCHONS
DE CONNEXION
1 VENTOUSE
POUR
AMPOULE
1 DÉFLECTEUR
9 VIS
N° 8 X 1/4 PO
POUR RACCORD
DE CONDUIT
5 VIS DE
MONTAGE À
TÊTE RONDE
N° 10 X 5/8 PO
2 VIS
MÉCANIQUES
N° 8 X 5/16 PO
ET
2 RONDELLES
N° 8
POUR
DÉFLECTEUR
INCLUS AVEC LA HOTTE :
CONTENU
SOFFITE
24 po à 30 po
AU-DESSUS DE LA
SURFACE DE CUISSON
ARMOIRE
CONDUIT 3¼ po x 10 po
(Pour évacuation horizontale)
CAPUCHON MURAL
CAPUCHON DE TOIT
CONDUIT 3¼ po x 10 po
ou 7 po rond
(Pour évacuation
verticale)
CÂBLAGE (au-dessus
ou à l’arrière de la hotte)
HOTTEHOTTE
MESURER L’INSTALLATION
6 La distance minimum de la hotte au-dessus de la surface de
cuisson NE DOIT PAS ÊTRE INFÉRIEURE à 24 po (au haut de
la hotte).
Il est recommandé d’avoir un maximum de 30 po au-dessus de
la surface de cuisson pour une meilleure évacuation des odeurs
de cuisson.
Une distance de plus de 30 po demeure à la discrétion de
l’installateur et de l’utilisateur.
CONDUIT HORIZONTAL
3¼ PO X 10 PO
