SÉRIE QP2
Page 14
AVERTISSEMENT
Afin de diminuer le risque d’électrocution, coupez le courant au
panneau d’alimentation et verrouillez-en l’accès afin d’éviter sa
remise en marche accidentelle. Si le panneau d’alimentation
ne peut être verrouillé, apposez un avertissement bien en
évidence, par exemple une étiquette de couleur vive.

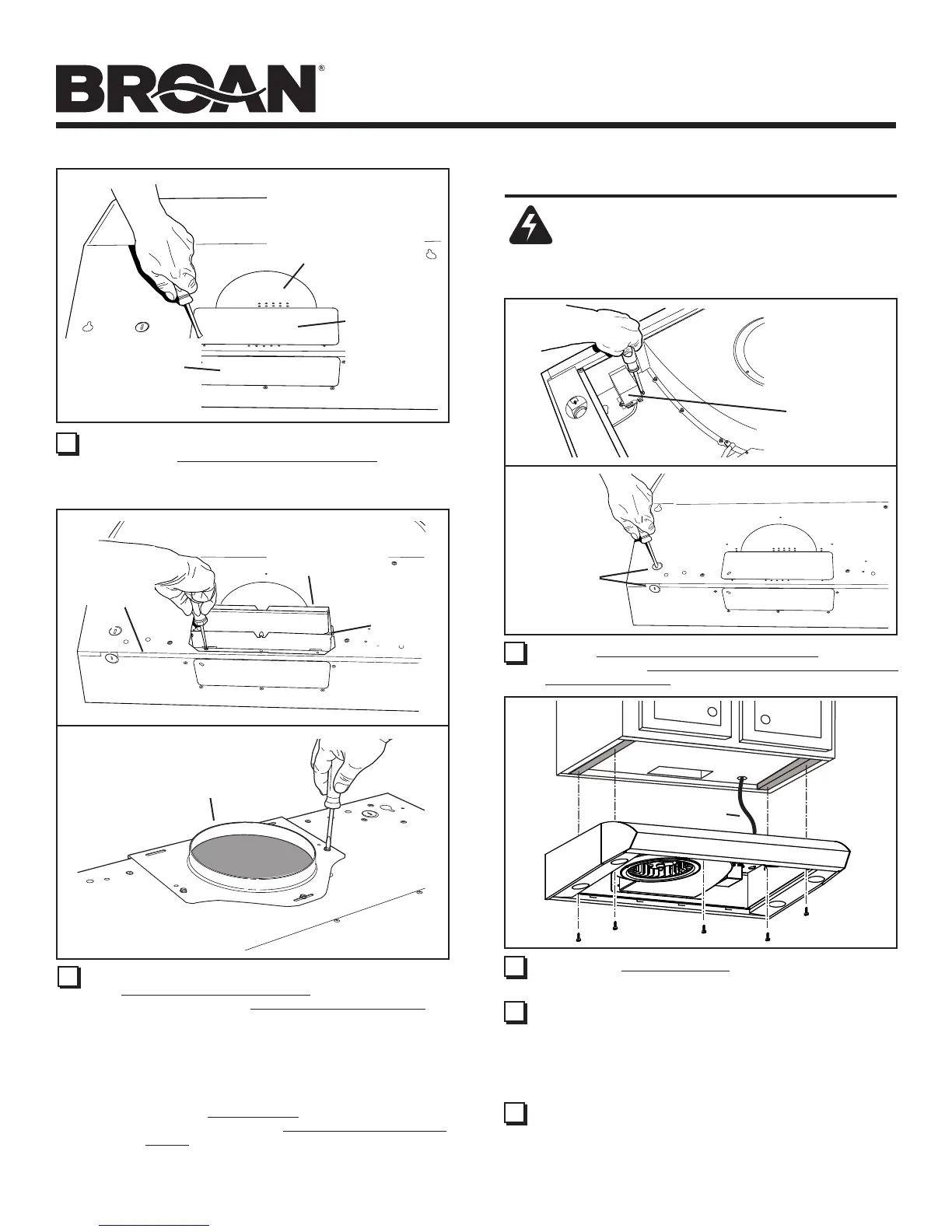

16 INSTALLATION AVEC CONDUIT SEULEMENT :
Retirer la ou les plaque(s) d’ouverture préamorcée selon le
mode d’évacuation choisi.
17 INSTALLATION AVEC CONDUIT SEULEMENT :
Fixer l’adaptateur/volet de 3¼ po x 10 po (si un conduit de
3¼ po x 10 po est utilisé) ou le raccord de conduit de 7 po rond
(si un conduit de 7 po rond est utilisé) sur l’ouverture préamorcée.
OUVERTURE
PRÉAMORCÉE
POUR ÉVACUATION
HORIZONTALE
DE 3¼ PO X 10 PO
OUVERTURE
PRÉAMORCÉE
POUR
ÉVACUATION
VERTICALE DE
3¼ PO X 10 PO
OUVERTURE RONDE
PRÉAMORCÉE DE 7 po
(retirer également la plaque
pour évacuation
verticale de
3¼ po x 10 po)
RACCORD DE
CONDUIT DE
7 PO ROND
NOTES :
Afin de s’adapter aux conduits décentrés, l’adaptateur/
volet de 3¼ po x 10 po, ainsi que le raccord de conduit de
7 po rond peuvent être installés jusqu’à 1/2 po d’un côté
ou de l’autre du centre de la hotte.
Placer le pivot du volet de l’adaptateur/volet de
3
¼
po x 10 po près du rebord supérieur arrière de
la hotte.
REBORD
SUPÉRIEUR
ARRIÈRE DE
LA HOTTE
ADAPTATEUR/
VOLET DE
3¼ PO X 10 PO
PIVOT
DU VOLET
COUVERCLE DU
COMPARTIMENT
ÉLECTRIQUE
INSTALLATION DE LA HOTTE
CÂBLAGE
RÉSIDENTIEL
OUVERTURE
PRÉAMORCÉE
DU FIL
D’ALIMENTATION
ÉLECTRIQUE
18 Retirer le couvercle du compartiment électrique à l’intérieur de
la hotte ainsi que l’ouverture préamorcée du fil d’alimentation
électrique appropriée du dessus ou de l’arrière de la hotte.
19 Acheminer le câblage résidentiel du panneau électrique jusqu’à
l’emplacement de la hotte. Fixer le câble à la hotte avec un serre-fils
approprié.
20 Suspendre la hotte à l’aide de 4 vis (incluses dans le sac de pièces)
à moitié vissées aux endroits marqués sous l’armoire (tel qu’il est
illustré à l’étape « PRÉPARATION DE L’EMPLACEMENT »). Glisser
la hotte vers le mur de façon à engager la tête des vis dans la partie
étroite des trous en forme de serrure situés sur le dessus de la hotte.
Serrer les vis fermement. Ajouter la cinquième vis de montage dans
le trou central de la hotte et la visser fermement.
21 INSTALLATION AVEC CONDUIT SEULEMENT :
Raccorder le conduit à la hotte et sceller les joints à l’aide de ruban
à conduit. S’assurer que l’adaptateur entre dans le conduit et que le
volet de l’adaptateur s’ouvre librement.
