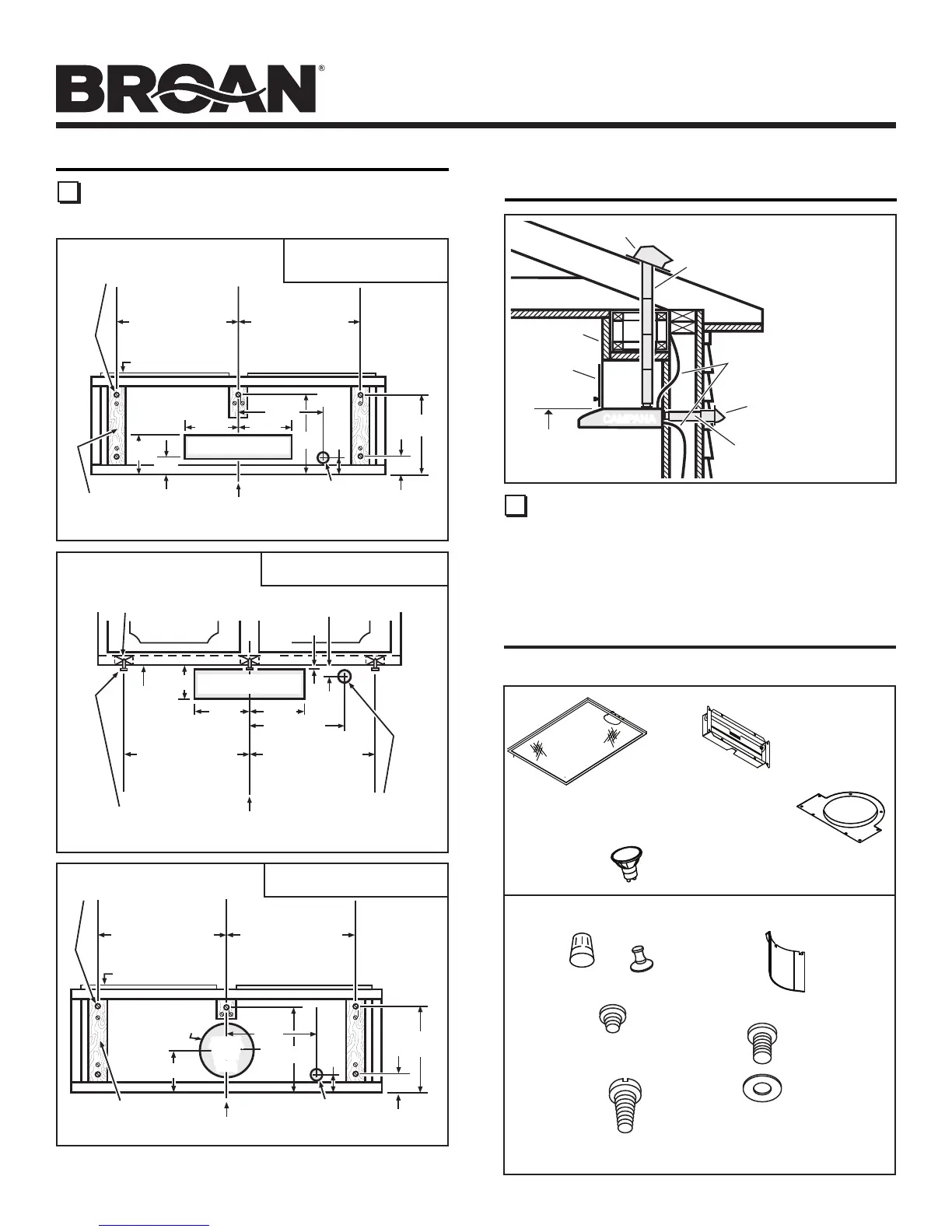

SERIE QP2
Página 20
*
PARTE
INFERIOR
DEL GABINETE
FRENTE DEL
GABINETE
ORIFICIO DE ACCESO PARA
CONDUCTO HORIZONTAL
CUÑAS DE MADERA
(sólo gabinetes de
fondo empotrado)
TORNILLOS
DE MONTAJE
DE LA CAMPANA (5)
ORIFICIO DE ACCESO
PARA CABLES
ELÉCTRICOS
(en la pared)
LÍNEA
CENTRAL
5¼”
(13.3 cm)
4”
(10.2 cm)
1 3/8” (3.5 cm)
5¼”
(13.3 cm)
3/8” (1 cm)
7 7/8” (17.5 cm)
1 1 5/8 pulg. (29.5 cm)
(campana de 30 pulg./76 cm)
14 5/8 pulg. (37.1 cm)
(campana de 36 pulg./91.4 cm)
17 5/8 pulg. (44.8 cm)
(campana de 42 pulg./107 cm)
11 5/8 pulg. (29.5 cm)
(campana de 30 pulg./76 cm)
14 5/8 pulg. (37.1 cm)
(campana de 36 pulg./91.4 cm)
17 5/8 pulg. (44.8 cm)
(campana de 42 pulg./107 cm)
*
11 5/8 pulg. (29.5 cm)
(campana de 30 pulg./76 cm)
14 5/8 pulg. (37.1 cm)
(campana de 36 pulg./91.4 cm)
17 5/8 pulg. (44.8 cm)
(campana de 42 pulg./107 cm)
11 5/8 pulg. (29.5 cm)
(campana de 30 pulg./76 cm)
14 5/8 pulg. (37.1 cm)
(campana de 36 pulg./91.4 cm)
17 5/8 pulg. (44.8 cm)
(campana de 42 pulg./107 cm)
TORNILLOS DE MONTAJE
DE LA CAMPANA (5)
FRENTE DEL
GABINETE
PARTE
INFERIOR
DEL
GABINETE
CUÑAS DE MADERA
(sólo gabinetes de
fondo empotrado)
LÍNEA
CENTRAL
ORIFICIO DE ACCESO
PARA CABLES ELÉCTRICOS
(en el fondo del gabinete)
2 1/8”
(5.4 cm)
6 7/8”
(17.5 cm)
10 7/8”
(27.6 cm)
2 5/8”
(6.7 cm)
4 5/8” (11.7 cm)
11” (27.9 cm)
AGUJ. de
8" pulg.
(20.3 cm)
DE DIÁM.
ORIFICIO DE
ACCESO PARA
CONDUCTO
REDONDO
DE 7 pulg.
(17.8 cm)
ORIFICIO DE
ACCESO PARA
CONDUCTO
REDONDO
DE 7 pulg.
(17.8 cm)
6 7/8”
(17.5 cm)
*
11 5/8 pulg. (29.5 cm)
(campana de 30 pulg./76 cm)
14 5/8 pulg. (37.1 cm)
(campana de 36 pulg./91.4 cm)
17 5/8 pulg. (44.8 cm)
(campana de 42 pulg./107 cm)
11 5/8 pulg. (29.5 cm)
(campana de 30 pulg./76 cm)
14 5/8 pulg. (37.1 cm)
(campana de 36 pulg./91.4 cm)
17 5/8 pulg. (44.8 cm)
(campana de 42 pulg./107 cm)
TORNILLOS DE MONTAJE
DE LA CAMPANA (5)
FRENTE DEL
GABINETE
PARTE INFERIOR
DEL GABINETE
LÍNEA
CENTRAL
ORIFICIO DE ACCESO
PARA CABLES
ELÉCTRICOS
(en el fondo del gabinete)
CUÑAS DE MADERA
(sólo gabinetes de
fondo empotrado)
ORIFICIO DE ACCESO PARA
CONDUCTO VERTICAL
¾”
(1.9 cm)
2 1/8”
(5.4 cm)
2 5/8”
(6.7 cm)
11”
(27.9 cm)
5¼”
(13.3 cm)
5¼”
(13.3 cm)
10 7/8”
(27.6 cm)
4½”
(11.4 cm)
CONDUCTO HORIZONTAL DE
3¼ X 10 PULG. (8.3 X 25.4 CM)
CONDUCTO REDONDO DE
7 PULG. (17.8 CM)
CONDUCTO VERTICAL
DE 3¼ X 10 PULG.
(8.3 X 25.4 CM)
*
 Observelacuñademaderaadicionalyeltornillodemontajecerca
delfrentedelgabinete,sobrelalíneacentraldelgabinete.
PREPARAR POSICIÓN DE LA CAMPANA
MEDIDA DE LA INSTALACIÓN
6 La distancia mínima entre la campana encima de la superficie de
cocción, no deberán ser inferior a 24 “(a la parte superior de la campana).
Un máximo de 30 “sobre la superficie de cocción es muy recomendable
para captar mejor las impurezas al cocinar.
Distancias más de 30 “están en la década de instalador y el usuario,
siempre que los permisos de gabinete de altura.
PLAFÓN
DE 24 a 30 pulg.
(61 a 76 cm)
POR ENCIMA DE LA
SUPERFICIE DE COCINADO
GABINETE
CONDUCTO DE 3¼ x 10 pulg.
(8.3 x 25.4 cm)
(para descarga horizontal)
TAPA DE PARED
TAPA DE TECHO
CONDUCTO DE 3¼ x 10 pulg.
(8.3 x 25.4 cm) o CONDUCTO
REDONDO de 7 pulg. (17.8 cm)
(para descarga vertical)
CABLEADO ELÉCTRICO
DOMÉSTICO (parte superior
o posterior de la campana)
CAMPANACAMPANA
SE INCLUYE CON LA CAMPANA:
(1)
CONECTOR PARA
REGULADOR/
CONDUCTO
DE 3¼ X 10 PULG.
(8.3 X 25.4 CM)
FILTROS PARA
GRASA (2 PARA
LAS CAMPANAS
DE 30 Y 36 PULG. (76 Y 91.4 CM)
Y 3 PARA LAS CAMPANAS
DE 42 PULG. (107 CM)
(1)
HERRAMIENTA
DE VENTOSA
PARA LAS
BOMBILLAS
(3)
TUERCAS
PARA
CABLE
(1)
DESVIADOR
SIN
CONDUCTO
(9)
TORNILLOS
PARA
CONECTOR DE
CONDUCTO
#8 X 1/4 PULG.
(5)
TORNILLOS
DE MONTAJE
DE CABEZA
REDONDA
#10 X 5/8 PULG.
(2)
TORNILLOS
MAQUINADOS
#8 X 5/16 PULG.
Y
(2)
ARANDELAS
#8 PARA
DESVIADOR
SIN CONDUCTO
(1)
CONECTOR PARA
CONDUCTO REDONDO
DE 7 PULG. (17.8 CM)
(1) BOLSA DE PIEZAS QUE CONTIENE:
(4) BOMBILLAS
DE HALÓGENO
CONTENIDO
5 Utilice el diagrama adecuado a continuación, para la colocación de
conductos y corte eléctrica en el gabinete o en la pared. Para una
instalación sin conductos, NO haga ningún orificio de acceso del conducto.
