MODÈLE QTXE080C

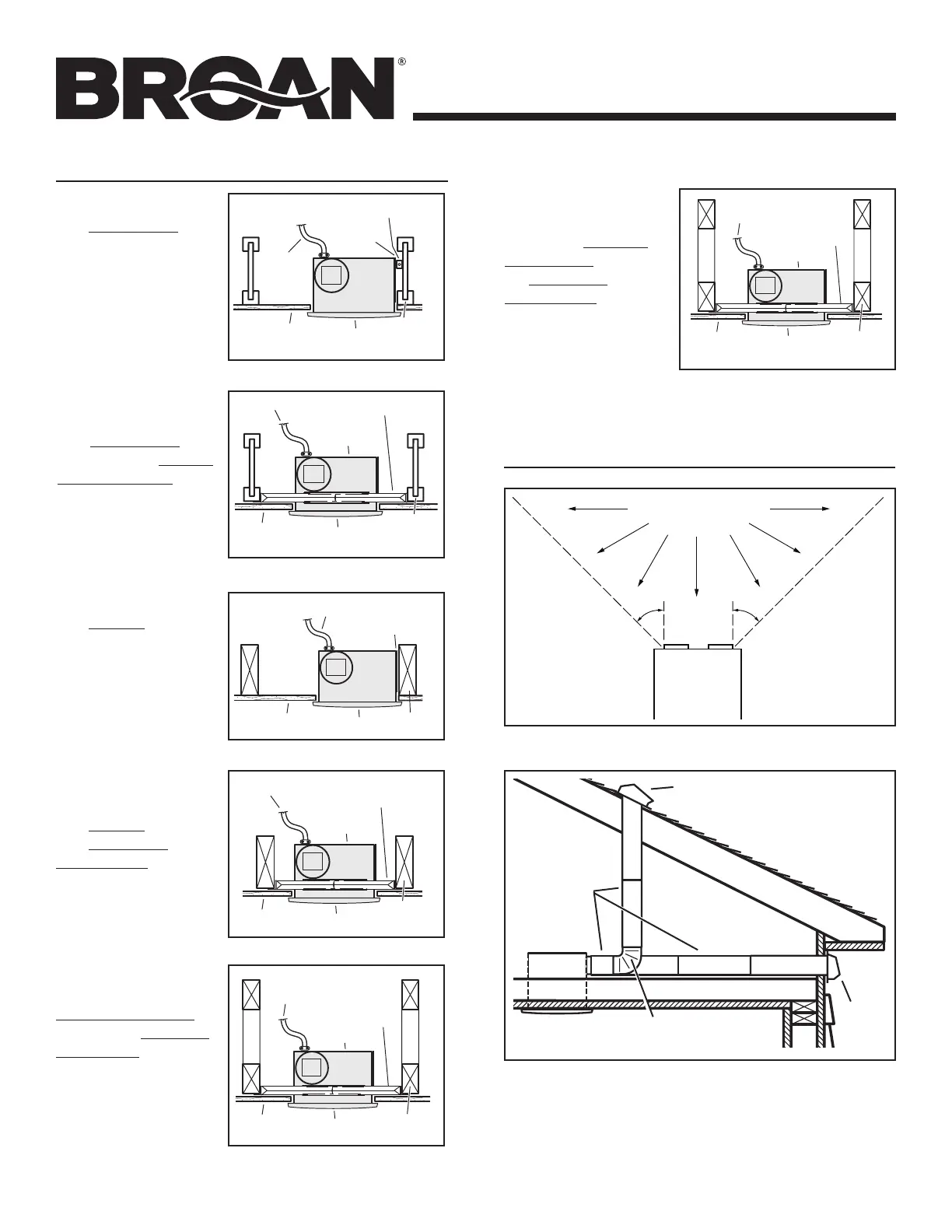

MONTAGES TYPES
PLANIFICATION DE
L’INSTALLATION
Boîtier monté sur
des solives en I.
Boîtier monté
n’importe où entre des
poutres triangulées
utilisant des barres de
suspension.
Boîtier monté
n’importe où entre
des solives en I
utilisant des barres
de suspension.
Boîtier monté sur
des solives.
Boîtier monté
n’importe où entre
des solives utilisant
des barres de
suspension.
Boîtier monté
n’importe où
entre des poutres
triangulées à l’aide
de barres de
suspension.
Pour un fonctionnement optimal et plus silencieux de l’appareil,
utiliser un conduit droit et court et le moins de coudes possible.
Utiliser un capuchon de toit ou de mur avec un clapet intégré pour
réduire les retours d’air.
Prévoir d’alimenter l’appareil avec la tension et le câble
d’alimentation appropriés.
CAPUCHON
DE TOIT *
COUDE ROND
DE 6 PO
*
CONDUIT
ROND DE
6 PO
*
CAPUCHON
DE MUR*
* Vendu
séparément
Cuisinière ou
plaque de cuisson
Plancher
N’installez pas au-dessus
ou à l’intérieur de ce secteur
45
o
45
o
ENTRETROISE
POUR SOLIVE EN I
PATTES
DE MONTAGE
SOLIVE EN I
GRILLE
BOÎTIER
CÂBLE
ÉLECTRIQUE
MATÉRIAU
DE PLAFOND
GRILLE
BOÎTIER
MATÉRIAU
DE PLAFOND
C
Â
BLE
ÉLECTRIQUE
PATTES
DE MONTAGE
SOLIVE
DE PLAFOND
MATÉRIAU
DE PLAFOND
GRILLE
SOLIVE
EN I
BOÎTIER
BARRES DE SUSPENSION
(s’étire jusqu’à 24 po)
CÂBLE
ÉLECTRIQUE
C
Â
BLE
ÉLECTRIQUE
GRILLE
SOLIVE
EN I
BARRES DE SUSPENSION
(s’étire jusqu’à 24 po)
BOÎTIER
MATÉRIAU
DE PLAFOND
C
Â
BLE
ÉLECTRIQUE
BOÎTIER
MATÉRIAU
DE PLAFOND
GRILLE
SOLIVE
DE PLAFOND
BARRES DE SUSPENSION
(s’étire jusqu’à 24 po)
MATÉRIAU
DE PLAFOND
GRILLE
SOLIVE
EN I
BOÎTIER
BARRES DE SUSPENSION
(s’étire jusqu’à 24 po)
CÂBLE
ÉLECTRIQUE
