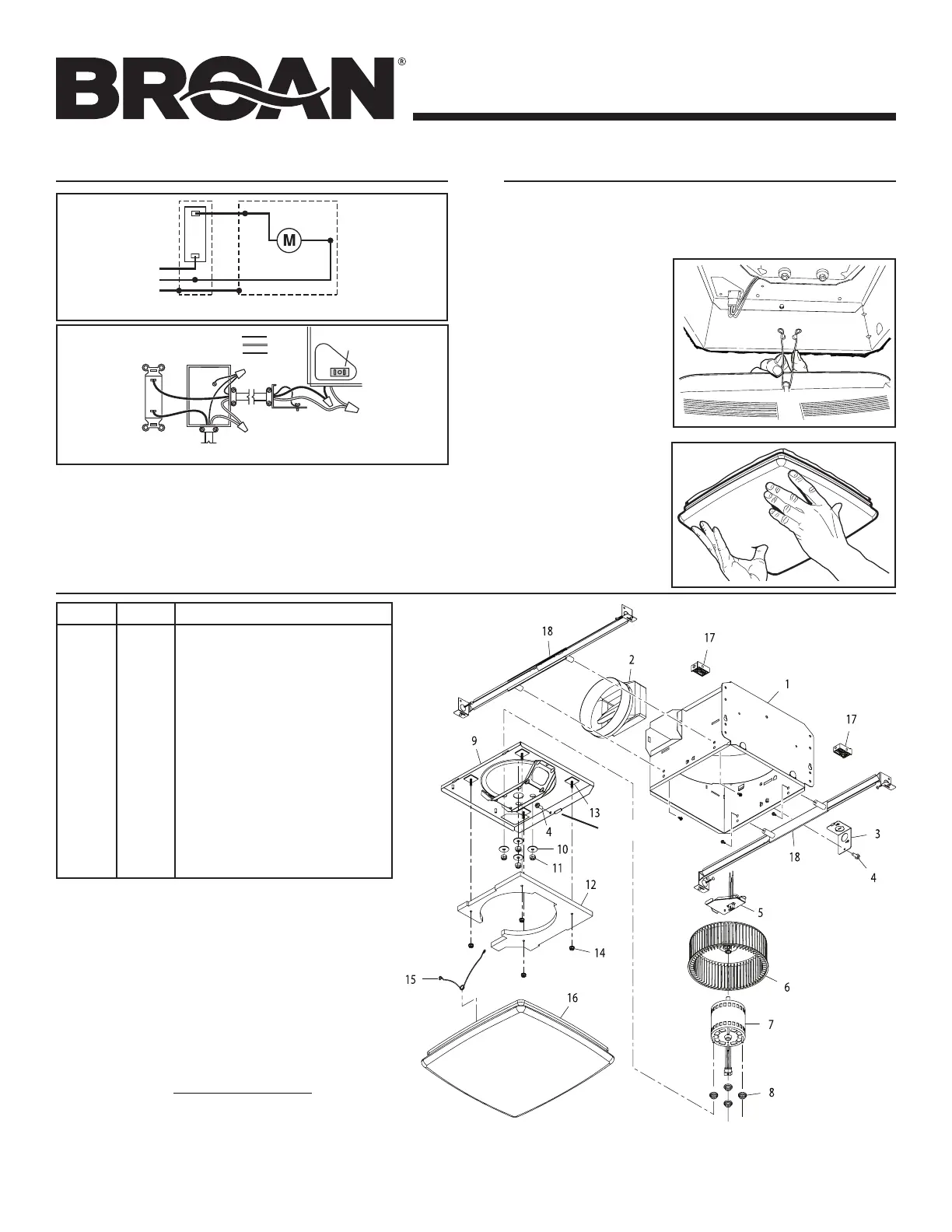

MODÈLE QTXE080C
PIÈCES DE RECHANGE
30042341
PATTE
Repère n
o
Pièce n
o
Description
1 97016466 Boîtier
2 97016450 Raccord de conduit (6 po)
3 98010102 Plaque de branchement
4 99170245 Vis n
o
8-18 x 0,375 (2 requises)
5 97016932 Panneau de branchement/harnais
6 99020284 Roue de ventilateur
7 99080562 Moteur (QTXE080C)
8 99100491 Amortisseur (4 requis)
9 97016468 Plaque du moteur
10 99250959 Rondelle n
o
8 (4 requises)
11 99260558 Écrou de blocage hexagonal
n
o
8-32 (4 requis)
* 97016588 Bloc ventilateur (QTXE080C)
15 99140199 Ressort de la grille (2 requis)
16 97016459 Ensemble grille
(inclut le repère n
o
13)
17 99111293 Entretoise (2 fournies)
18 97016909 Ensemble barres de suspension
NOTE POUR SERVICE : Pour retirer le bloc ventilateur : Débrancher le moteur (7).
Retirer la vis (4) de la plaque du moteur (9). Localiser la seule PATTE sur la plaque
moteur (située à côté de la prise). Pousser vers le haut près de la patte de la plaque
du moteur, tout en poussant vers l’extérieur sur le côté du boîtier. Ou insérer un
tournevis à lame plate dans la fente du boîtier (à côté de la patte) et faire tourner le
tournevis.
Commander les pièces de rechange par n
o
de pièce et NON par n
o
de
repère. * Illustrée non assemblée.
INSTALLATION DE LA GRILLE
6. Fixation de la
grille
au boîtier
Serrer les ressorts
de la grille et les
insérer dans les
fentes de chaque
côté du boîtier.
7. Pousser la
grille contre
le plafond
5. Finition du plafond
Installer le matériau de plafond. Couper autour du boîtier.
4. Branchement des fi ls électriques
Acheminer un fi l de 120 V c.a. jusqu’à l’emplacement de
l’installation. Utiliser un connecteur approprié et
homologué UL pour fi xer le fi l d’alimentation à la plaque de
branchement. Brancher les fi ls tel qu’il est illustré dans le
diagramme ci-dessus.
BRANCHEMENT ÉLECTRIQUE
INTERRUPTEUR
MARCHE/ARRÊT
(ON/OFF)
NOIR
BLANC
TERRE
BLANC
TERRE
NOIR
NOIR
BLANC
APPAREIL
BOÎTIER DE
L’INTERRUPTEUR
LIGNE
D’ENTRÉE
BOÎTIER DE
L’INTERRUPTEUR
INTERRUPTEUR
MARCHE/
ARRÊT
(vendu
séparément)
BLANC
NOIR
MISE À
LA TERRE
(nu)
PLAQUE DE
BRANCHEMENT
LIGNE D’ENTRÉE
DE 120 V c.a.
PRISE
