MANUAL DE INSTALACIÓN INSTALACÍON
121212
INSTALACIÓN CON CONDUCTOS DE 3¼" x 14" ÚNICAMENTE
CONSEJO: Introduzca una pequeña longitud de conducto en el conjunto de la clapeta de 3¼” x 14”
y selle la junta con cinta adhesiva de aluminio para facilitar la conexión con los
conductos de la vivienda.

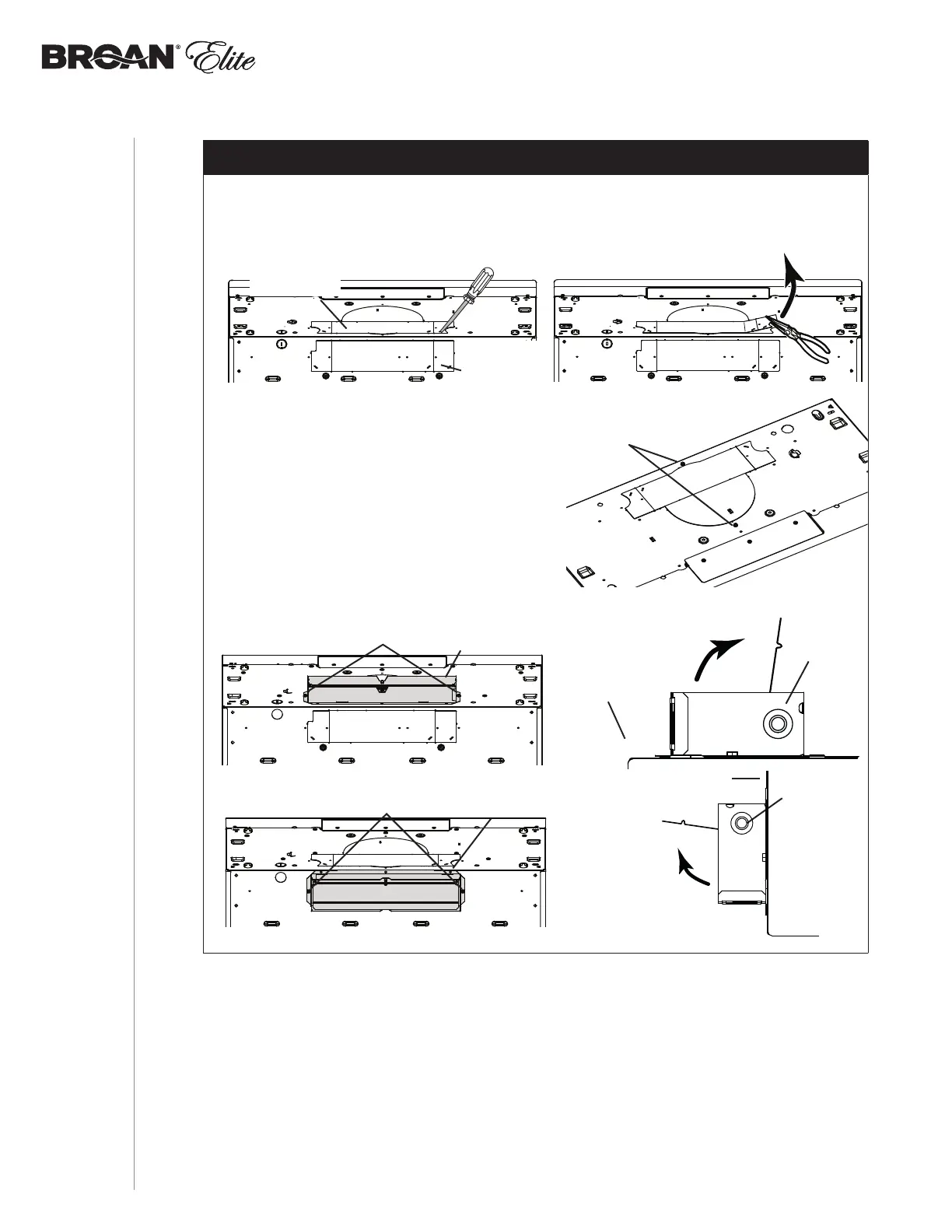

12 ] Retire la placa punzonada vertical de 3¼” x 14” o horizontal de 3¼” x 14”, según el
modo de evacuación elegido (véanse las FIGURAS 1 A y 1 B).
PLACA
PUNZONADA
VERTICAL DE
3¼” X 14”
PLACA
PUNZONADA
HORIZONTAL
DE 3¼” X 14”
FIGURA 1 A
PIVOTE DE LA
COMPUERTA
FIGURA 3 A FIGURA 3 B
FIGURA 1 B
PIVOTE DE LA
COMPUERTA
TORNILLOS
13 ] Use los tornillos situados en la parte superior
de la campana (FIGURA 2) para colocar el
conjunto de la clapeta de 3¼” x 14” en la
parte superior O en la parte trasera de la
campana sobre la abertura punzonada.
Una vez instalado, el conjunto de la clapeta
de 3¼” x 14” debe abrirse como se ve en la
FIGURA 3 B.
TORNILLOS
FIGURA 2
TORNILLOS
CONJUTO DE
LA CLAPETA
DE 3¼”
X 14”
CONJUTO DE
LA CLAPETA
DE 3¼”
X 14”
BORDE
SUPERIOR
TRASERO DE
LA CAMPANA
PARTE TRASERA
DE LA CAMPANA
