INST. CON CONDUCTOS DE 3¼” x 14” O 7” REDONDO ÚNICAMENTE
CONSEJO: Introduzca una pequeña longitud de conducto en el conjunto de la clapeta de 3¼” x 10”
(para un conducto rectangular) o en la placa para conducto redondo de 7” (para un
conducto redondo) y selle la junta con cinta adhesiva de aluminio para facilitar la
conexión con los conductos de la vivienda.

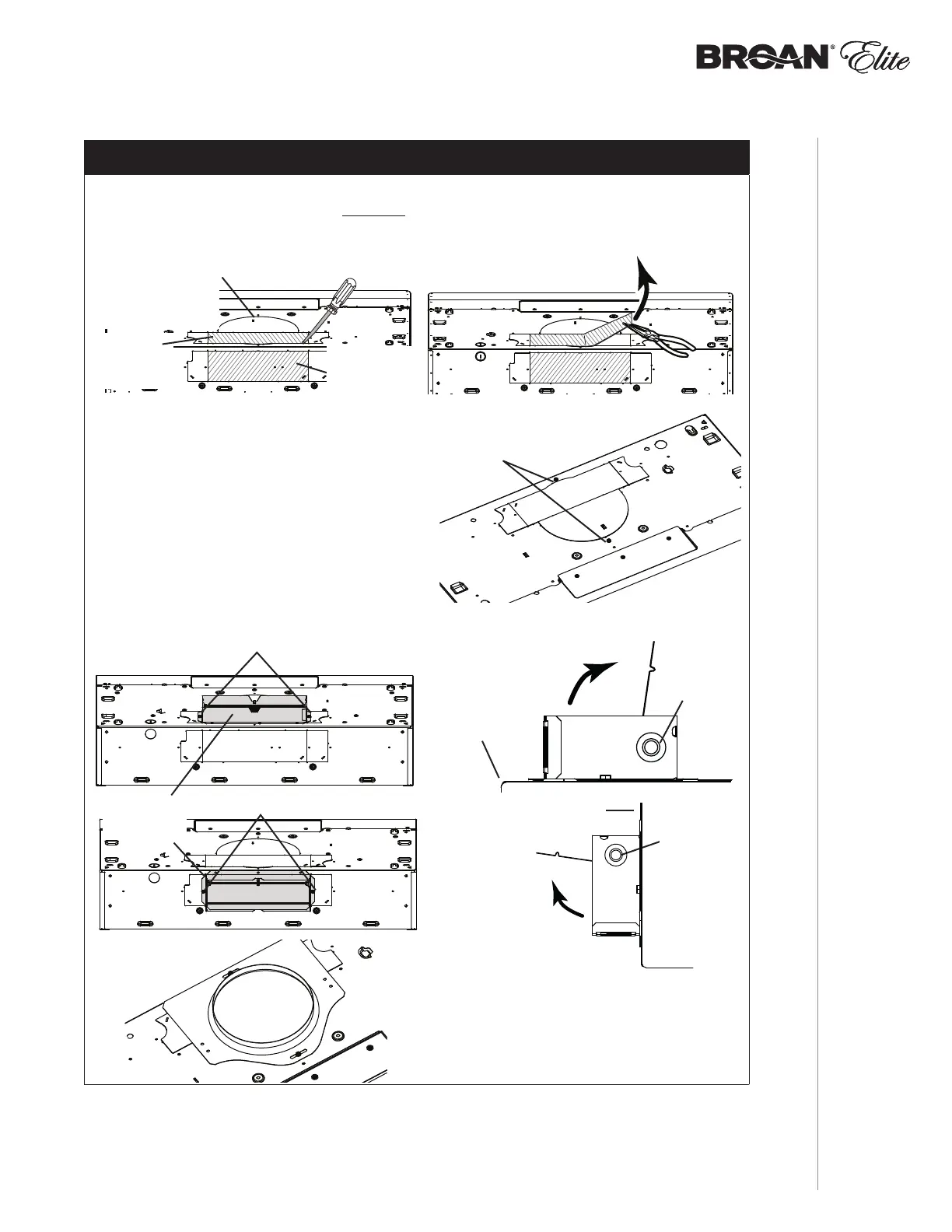

12 ] Retire la placa punzonada vertical de 3¼” x 10”, horizontal de 3¼” x 10” (ambos están las
placas punzonadas rectangular centrales, veanse las zonas rayadas) o la placa punzonada
redonda de 7 pulgadas, según el modo de evacuación elegido (véanse las FIGURAS 1 A y 1 B).
NOTA: Para adaptarse a un conducto
descentrado, la placa para
conducto redondo de 7” puede
instalarse hasta 1/2” de cada lado
del centro de la campana.
FIGURA 1 A
13 ] Use los tornillos situados en la parte superior
de la campana (FIGURA 2) para colocar el
conjunto de la clapeta de 3¼” x 10” en la
parte superior O en la parte trasera de la
campana (si se usa el conducto de 3¼” x 10”;
parte sombreada de la FIGURA 3 A de abajo)
o la placa para conducto redondo de 7” (si
se usa el conducto redondo de 7 pulgadas,
FIGURA 4) sobre la abertura punzonada. Una
vez instalado, el conjunto de la clapeta de
3¼” x 10” debe abrirse como se ve en la
FIGURA 3 B.
FIGURA 1 B
FIGURA 3 B
FIGURA 2
PLACA PUNZONADA
REDONDA DE 7”
(RETIRE TAMBIÉN LA PLACA
PUNZONADA VERTICAL
DE
3¼” X 10”)
PLACA
PUNZONADA
VERTICAL DE
3¼” X 10”
PLACA
PUNZONADA
HORIZONTAL
DE 3¼” X 10”
TORNILLOS
FIGURA 3 A
FIGURA 4
TORNILLOS
TORNILLOS
CONJUTO DE
LA CLAPETA
DE 3¼” X 10”
PIVOTE DE LA
COMPUERTA
BORDE
SUPERIOR
TRASERO DE
LA CAMPANA
PARTE TRASERA
DE LA CAMPANA
PIVOTE DE LA
COMPUERTA
