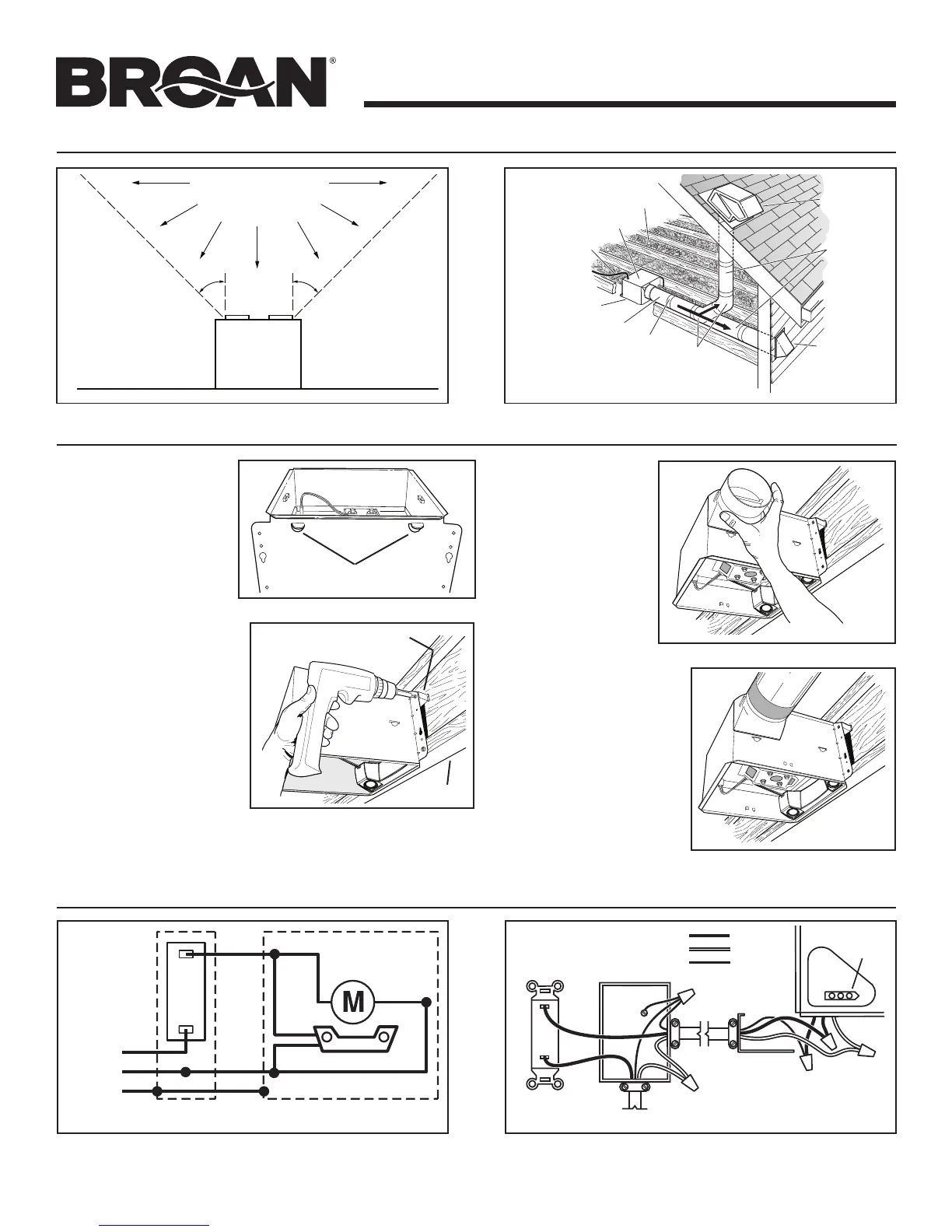

MODÈLE SPK110
Page 7
5. Branchement du câblage électrique. Acheminez un fil de 120 VCA jusqu’au lieu d’installation. Fixez le fil à la plaque
de câblage avec le connecteur approprié homologué UL. Connectez les fils, tel qu’illustré dans les schémas de câblage.
CÂBLAGE
3. Fixez le clapet /
raccord de
conduit.
Enclenchez le
clapet / raccord
de conduit sur le
boîtier. Assurez-
vous que le haut du
raccord est à égalité
avec le boîtier
et que le clapet
retombe fermé.
4. Installez un
conduit rond de
10 cm (4 po).
Raccordez le conduit
rond de 10 cm (4 po)
au clapet / raccord de
conduit. Acheminez
le conduit jusqu’au
capuchon mural ou de
toit. Étanchez tous les
joints avec du ruban
adhésif.
INSTALLATION DU BOÎTIER ET DES CONDUITS
1. Repliez les
ergots du
boîtier.
Utilisez des pinces
pour plier les
ERGOTS à 90° vers
l’extérieur.
2. Fixez le boîtier
aux solives.
Maintenez le boîtier en
place de sorte que les
ergots touchent au bas
de la solive. Le boîtier
se fixe avec quatre (4)
vis ou clous. Vissez ou
clouez-le à la solive au
travers des trous les
plus bas de chaque
bride de montage, puis
au travers des trous les plus hauts. REMARQUE : La fixation
aux SOLIVES EN I (illustré) illustrée exige l’utilisation de
CALES (incluses) entre le trou le plus haut de chaque bride
de montage et la solive en I.
CALE
(pour fixation aux solives en I)
SOLIVES EN I
ERGOTS
INTERRUPTEUR
(vendu séparément)
BOÎTE D'INTERRUPTEUR
ENTRÉE
120 VCA
NOIR
BLANC
FIL DE TERRE
(nu)
PLAQUE
DE CÂBLAGE
PRISE
NOIR NOIR
NOIR
NTERRUPTEUR
BLANC
BLANC
BLANC
FIL DE
TERRE
FIL DE
TERRE
ENTRÉE
HAUT-PARLEUR
APPAREILBOÎTE D'INTERRUPTEUR
PLANIFICATION DE L’INSTALLATION
Appareil
de cuisson
Plancher
Ne pas installer au-dessus
ou à l'intérieur de
cette zone.
45
o
45
o
NE PAS INSTALLER DANS
UNE ZONE DE CUISSON.
CAPUCHON
DE TOIT*
(avec clapet
intégré)
CAPUCHON
MURAL*
(avec clapet
intégré)
COUDES
RONDS
DE 10 CM (4 PO)*
Conduit rond
de 10 CM (4 PO)
BOÎTIER DE
VENTILATEUR
Scellez l'écart
autour du boîtier.
Scellez les joints
avec du ruban
à conduit.
Utilisez des
conduits
les plus
courts possible.
ISOLANT
(Le placer sur le boîtier
de ventilateur et autour.)
FIL D'ALIMENTATION*
*Vendu
séparément.
OU
