Broan SPK110 - Pièces de Rechange

MODÈLE SPK110
Page 8
3
4
1
5
9
9
LENGÜETA
10
11
2
12

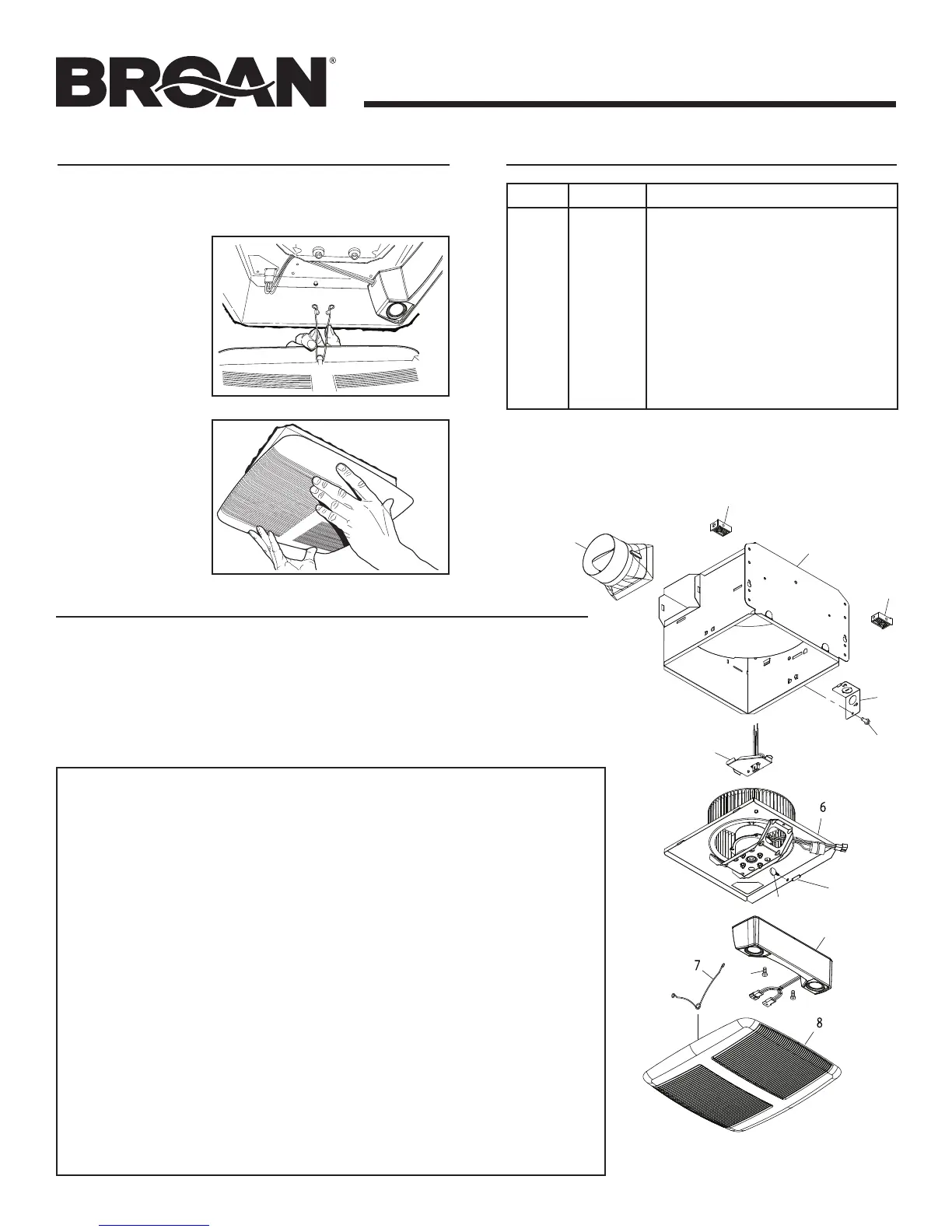

PIÈCES DE RECHANGE
99045246A
Repère N° de pièce Description
1 97016466
2 97016449
3 98010102
4 99170245
5 97018010
6 97018218
7 97016497
8 99140199
9 97018014
10 99420665
11 SPKACC
12 99160459
Installer la grille
7. Fixez la grille
au boîtier.
Pincez les ressorts
de la grille set
insérez-les dans
les fentes de
chaque côté du
boîtier.
8. Poussez la
grille contre
le plafond.
6. Finissez la surface du plafond.
Installez le matériau du plafond. Coupez-le autour du boîtier.
Pour enlever l’ensemble de ventilateur :
Enlevez l’ensemble de haut-parleurs (voir ci-dessous). Débranchez le moteur. Enlevez la vis à
oreilles (10) de la plaque du moteur. Trouvez L’ERGOT sur la plaque du moteur (à proximité de
la prise). Soulevez l’ergot tout en poussant sur les côtés du boîtier. Ou encore, insérez la lame
d’un tournevis plat dans la fente du boîtier (à côté de l’ergot) et tournez le tournevis.
Pour enlever l’ensemble de haut-parleurs :
Débranchez le moteur du fil des haut-parleurs. Débranchez le fil des haut-parleurs du panneau
de câblage. Enlevez (2) vis du support de haut-parleurs. Décrochez le support de haut-parleurs
du support du moteur et enlevez les haut-parleurs.
Veuillez commander les pièces par n° de pièce - non pas
numéro de repère.
Les pièces de rechange peuvent être commandées sur notre site
Web. Visitez notre site à www.broan.com
NOTES RELATIVES À L’ENTRETIEN
Le mot de marque Bluetooth
®
ainsi que les logos sont des marques déposées appartenant à Bluetooth
®
SIG, Inc. et
sont utilisés sous licence par Broan-NuTone LLC. Tous les autres noms et marques de commerce appartiennent à leurs
propriétaires respectifs.
AVERTISSEMENT : Tout changement ou modification non expressément approuvé par la partie chargée du respect de la
réglementation pourrait annuler le droit de l’utilisateur de se servir de cet équipement.
REMARQUE : Cet équipement a été testé et constaté conforme aux limites des appareils numériques de Classe B, en vertu de la
section 15 des Règlements de la FCC. Ces limites visent à offrir une protection raisonnable contre les interférences indésirables
dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des radiofréquences et, s’il n’est pas installé
et utilisé conformément aux instructions, peut produire des interférences indésirables pour les radiocommunications. Il n’y
a toutefois aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement
produit des interférences qui nuisent à une réception radio ou télévisuelle, ce qui peut être déterminé en éteignant et en
allumant l’appareil, l’utilisateur est invité à corriger la situation par l’un ou l’autre des moyens suivants :
• Réorienteroudéplacerl’antenneréceptrice.
• Éloignerl’équipementdurécepteur.
• Brancherl’équipementdansuneautreprisedecourantsuruncircuitdifférentdeceluidurécepteur.
• Consulterledétaillantouuntechnicienspécialiséenradio/télévision.
Cet appareil est conforme aux normes énoncées à la section 15 des règlements de la FCC. Son fonctionnement est assujetti
aux conditions suivantes : (1) l’appareil ne doit pas provoquer d’interférences, et (2) il doit tolérer les interférences reçues,
notamment celles susceptibles de provoquer un fonctionnement non souhaité. Identification FCC : 2ADLL-99528551
Ce haut-parleur compatible à la technologie sans fil Bluetooth® est conforme aux limites d’exposition de la FCC sur les
rayonnements telles qu’établies dans un environnement non contrôlé. L’utilisateur doit suivre les directives d’utilisation pour
respecter les limites d’exposition.
Ce haut-parleur ne doit pas être relocalisé ni utilisé avec une autre antenne ou un autre émetteur.
Tout changement ou modification non expressément approuvé par la partie chargée du respect de la réglementation pourrait
annuler le droit de l’utilisateur de se servir de cet équipement.
REMARQUE : Le cessionnaire n’est pas responsable des changements ou modifications non expressément approuvés par la
partie chargée du respect de la réglementation. De telles modifications pourraient annuler le droit de l’utilisateur de se servir
de cet équipement.
Boîtier
Raccord de conduit de 10 cm (4 po)
Plaque de câblage
Vis, n° 8-18 x 0,375
Panneau de câblage / faisceau de fils
Ensemble de ventilateur
Ensemble de grille
(comprend repère n° 8)
Ressort de grille (2 requis)
Cales (2 fournies)
Vis à oreilles, n° 8-18 x 0,375
Haut-parleur
Vis à tête hexagonale, n° 8-32 x 0,625 (2 req.)
