1.6) RÉSERVOIRES D’HUILE ET ACCESSOIRES
Consulter les codes locaux et nationaux pour l’installation des
réservoirs et accessoires.
Une valve d’arrêt manuel et un filtre à l’huile doivent être installés
dans cet ordre à partir du réservoir vers le brûleur. S’assurer que
le conduit d’huile est propre avant de faire le raccordement au
brûleur. Le conduit d’huile doit être protégé pour éviter un dommage
à celui-ci. Les installations ayant un réservoir d’huile situé sous le
niveau du brûleur doivent utiliser une ligne de retour d’huile vers le
réservoir avec une pompe approprié (une élévation de 8 pieds et
plus requière une pompe deux stage et une élévation de plus de 16
pieds une pompe auxiliaire.
Au début de chaque saison de chauffage ou chaque année,
vérifier le système de distribution d’huile au complet pour la
présence de fuite.
Suivre les directives d’installation de la pompe pour déterminer la
dimension du conduit à utiliser en fonction de l’élévation du brûleur
et de la distance horizontale à parcourir.
1.7) INSTALLATION DU BRÛLEUR
Installation du brûleur
Insérer le brûleur aux trois boulons en retrait de la plaque de
montage de l’unité. Placer rondelles et noix. Le tube d’air doit être
au centre de l’ouverture de la chambre à combustion lorsque celui-
ci est attaché à la plaque.
AVERTISSEMENT
Ne pas mettre le brûleur en marche avant d’avoir vérifié
la polarité.
Vérification de la polarité
Les brûleurs à l’huile utilisés avec les appareils de chauffage
central sont munis de systèmes de contrôle semi-conducteurs qui
sont sensibles à la polarité des fils électriques neutre et sous
tension. Les contrôles seront endommagés si ces deux fils sont
renversés. Référer à la figure 1.
1. Régler l’échelle de tension de votre voltmètre;
2. Installer une sonde à la mise à la terre de la boîte électrique et
l’autre sonde sur le fil noir;
3. Mesurer la tension;
4. Si la tension est nulle, vérifier le fil blanc. S’il y a une tension,
inverser les fils de 115 volts branchés à la boîte de jonction
de l’appareil de chauffage central;
5. Si vous n’avez pas accès à un voltmètre, utiliser un témoin
lumineux.

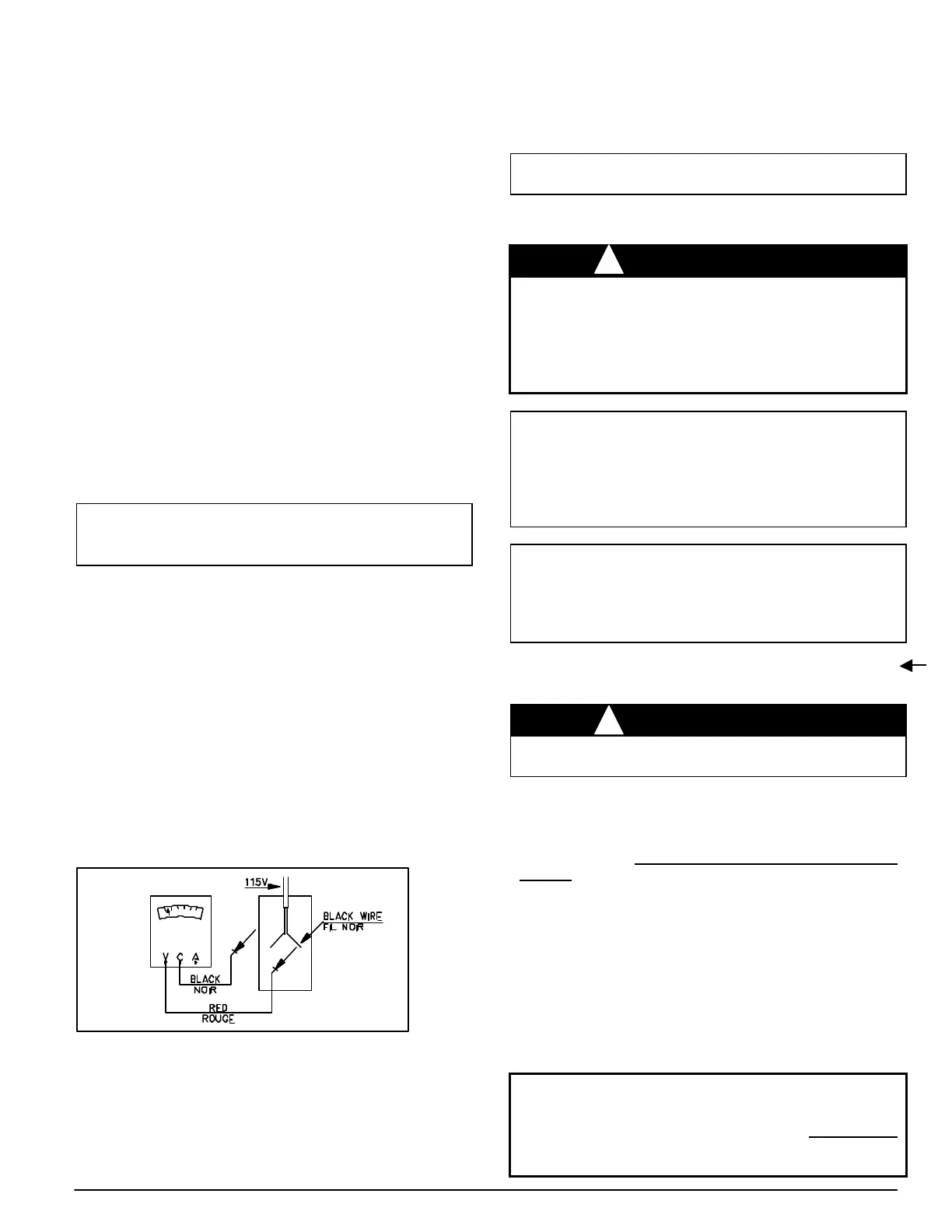

FIGURE 1
Gicleurs
Le gicleur approprié est fourni et installé avec le brûleur.
Toutefois, si un gicleur de dimension différente ou un
remplacement sont requis, utiliser les données concernant l’angle
de pulvérisation, le type de gicleurs et leur manufacturier (voir
tableaux 4.1, 4.2, 4.3, 4.4 ou 4.5). Noter que les calibres des
gicleurs sont basés sur une pression de la pompe de 100 psi.
Pour sélectionner le calibre du gicleur, toujours calculer le débit
désiré à la pression réelle et déduire le calibre équivalent.
Système d’approvisionnement en combustible
Spécification d’huile
Utiliser de l’huile à chauffage No.1 ou No.2 (ASTM
D396) ou au Canada de l’huile à fournaise No.1 ou No.2.
Avant de démarrer le brûleur s’assurer que le réservoir d’huile est
rempli avec de l’huile propre.
MISE EN GARDE
Risque de feu ou d’explosion
Utilisé seulement de l’huile à chauffage approuvé.
NE PAS UTILISER de l’essence, du kérosène ou
des huiles usées.
Leur utilisation peut entraîner la mort ou des
dommages corporels et/ou à la propriété.
IMPORTANT
Lorsqu’un gicleur d’une dimension de 0.75 USGPH ou
moins est utilisé, un filtre d’une dimension de 10
microns ou moins doit être installé sur la ligne d’huile.
Ceci doit être suivit pour que la garantie de l’échangeur
de chaleur soit valide.
NOTE: Il est possible que lors du premier démarrage de
l’unité qu’une légère odeur soit perceptible. Ce
phénomène disparaîtra après quelques temps. Ceci est
occasionné par la dégradation de l’huile contenue sur
les pièces pour la fabrication.
1.8) DISPOSITIF D’ARRÊT ANTI-REFOULEMENT
(BVSO) Pour évacuation par cheminée
MISE EN GARDE
Le dispositif doit obligatoirement être installé par
une agence qualifiée.
Le dispositif est conçu pour détecter une mauvaise évacuation des
gaz de combustion lorsque le tuyau d’évacuation est bouché. Lors
d’une anomalie au niveau de l’évacuation, le refoulement des
produits de combustion à l’interrupteur thermique permet l’arrêt du
brûleur au mazout. Le dispositif requière une remise en fonction
manuelle.
Pour l’installation et le câblage électrique veuillez-vous référer aux
diagrammes électriques de l’unité et aux instructions détaillées
fourni avec le Dispositif d’arrêt anti-refoulement. Pour que le
câblage électrique fourni avec l’unité soit suffisamment long, il est
important que le dispositif d’arrêt soit installé entre la sortie
d’évacuation de l’unité et le régulateur de tirage tel qu’indiqué sur
les instructions fournies avec le dispositif d’arrêt anti-refoulement.
Le dispositif d’arrêt doit aussi faire l’objet d’un entretien annuel.
Référer aux instructions fournis avec le dispositif pour plus de
détails.
AVERTISSEMENT
Un système d’évacuation fonctionnant en pression positive
(combustion scellée ou évacuation directe) NE DOIT PAS
utiliser le BVSO. Suivre les instructions fournies avec le
système d’évacuation.
!
!
