73
O número de mudanças de direcção, incluído tudo necessário para ligar o “T” de registo, não deverá exceder 4.

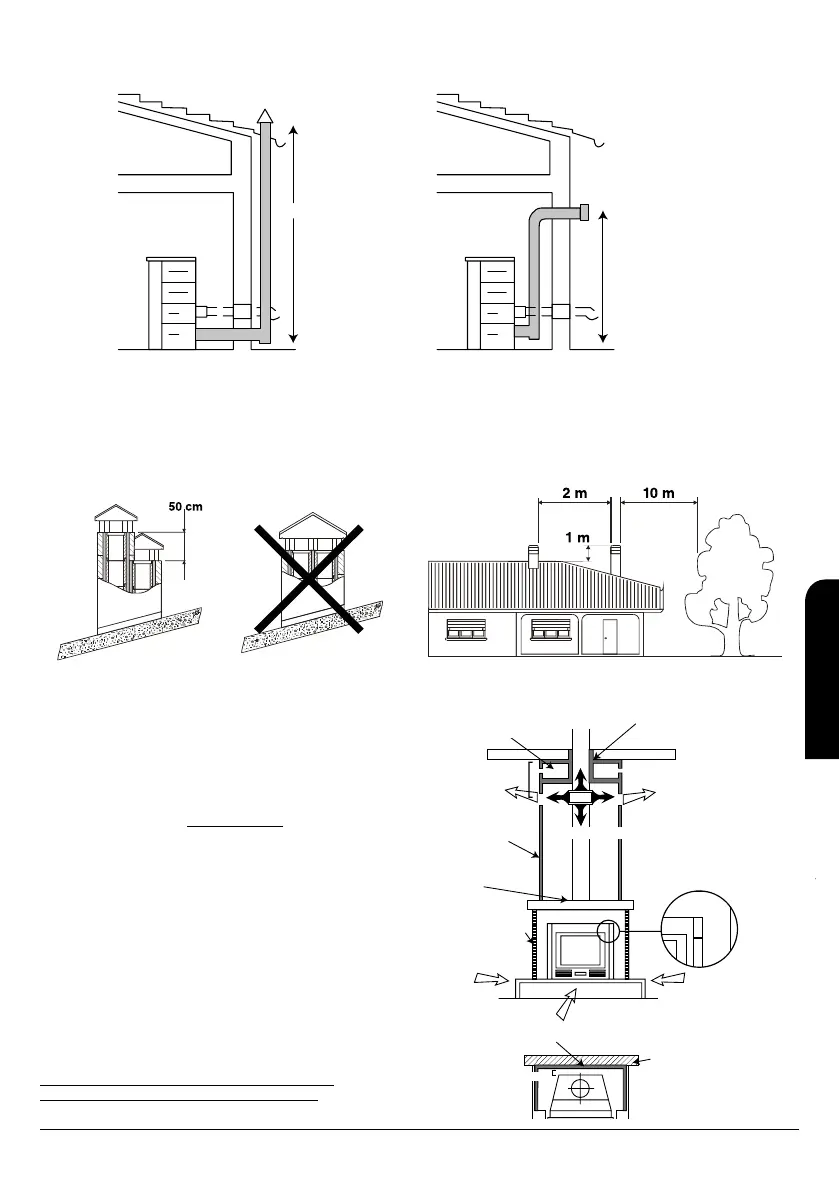

No desenho D11 são representados os requisitos básicos para a instalação da chaminé do aquecedor:
D11
Altura mínima 1.5 m
Altura mínima 1.5 m
A conduta de fumo tem de estar adequadamente afastada de materiais inflamáveis ou combustíveis através de um adequado isolamento ou
uma câmara de ar. No interior está proibido que circulem tubagens de instalações ou canais de circulação de ar. Fica proibido também fazer
aberturas móveis ou fixas para a ligação de outros aparelhos diferentes.
O tubo de descarga de fumos deverá fixar-se hermeticamente ao aparelho e pode ter uma inclinação máxima de 45° para evitar depósitos
excessivos de condensação produzidos durante as fases iniciais de ligação e/ou a formação excessiva de fuligem. Além disto, desta forma
evita-se a ralentização dos fumos ao sair.
A falta de selagem da ligação pode causar o mau funcionamento do aquecimento.
O diâmetro interior da tubagem de ligação deverá
corresponder ao diâmetro exterior do tronco de descarga de
fumos do aquecedor.
No desenho D12 podem observar-se os critérios a ter em
conta no momento da correcta instalação.
5.4 CONVECÇÃO NATURAL PARA OS
RECUPERADORES
No caso dos recuperadors Neva e Damasco, quando
inseridos num revestimento ou chaminé pré-existente, é
indispensável que o espaço incluído entre a parte superior,
os lados do recuperador e o material incombustível da
campânula (que obtura a base da conduta de fumos)
estejam constantemente ventilados. Por este motivo, é
necessário permitir a entrada de ar pela parte inferior do
revestimento (entrada de ar fresco) e a saída na parte
superior (saída de ar quente) através da campânula. Com
misto vamos melhorar o funcionamento do conjunto uma vez
que estamos a estabelecer um circuito de convecção natural
(ver desenho D13).
As medidas a serem respeitadas são:
A parte inferior (entrada de ar frio) deveria ter uma
superfície mínima total de 550 cm2.
A parte superior (saída de ar quente) deveria ter uma
superfície mínima total de 500 cm2.
É importante esclarecer que esta convecção natural é
totalmente independente da entrada de ar primário.
D12
D38
CO
NDU
C
T
O
METALI
CO
MAXIMA INCLINACION 45º
ESPACIO ENTRE EN TUBO Y
EL CONDUCTO SELLADO
CAMARA DE DESCOMPRESION
REJILLA
REJILLA
AISLAMIENTO LANA DE ROCA REJILLA SALIDA AIRE CONVECCION
PROTEGER LAS PARTES
I
NTERNAS DE LA MADERA
ESPACIO ENTRE EL REVESTIMENTO Y EL INSER
T
AISLAMIENTO LANA DE ROCA
ENTRADA AIRE FRIO
ENTRADA AIRE FRIO
ENTRADA AIRE FRIO
AISLAMIENTO LANA DE ROCA
PARED
50 cm
Conducto metálico máxima
inclinação 45º
Espaço entre o tubo
e il conduto selado
Câmara de descompressão
Grelha
Grelha
Grelha saída de ar convecçãoIsolamento lã de rocha
Isolamento lã de rocha
Isolamento lã de rocha
Entrada ar frio
Entrada ar frio
Entrada ar frio
Proteger as paredes
internas da madeira
Espaço entreo revestimento e inserível
Parede
5 mm
5 cm
D13
INSTRUÇÕES DE INSTALAÇÃO, USO E MANUTENÇÃO SÉRIE RADIOFREQUÊNCIA
