7 SISTEMA DI CANALIZZAZIONE
Successivamente, è dettagliato il funzionamento del sistema di distribuzione dell’aria ad altre stanze adiacenti delle stufe o inserti che hanno
questo sistema.
7.1 STUFA MOD. ALICIA EXTRA
Il modello Alicia Extra ha nella parte posteriore superiore un’uscita di diametro 80 mm corrispondente all’apertura d’aria forzata canalizzata
per il riscaldamento di una stanza adiacente o superiore. Procedere battendo delicatamente il coperchio che si trova parzialmente perforato
e collegare il tubo con l’uscita del ventilatore. Si consiglia di utilizzare tubo isolati di diametro interno 80 mm. La distanza massima di
canalizzazione è di 9 metri.
La regolazione del sistema di canalizzazione è fatta attraverso la propria elettronica della stufa e si può selezionare il funzionamento della
canalizzazione selezionando il livello di potenza
desiderato per il ventilatore indipendentemente
dalla potenza di lavoro della stufa. Per fare questo,
accedere al menu 1 e scegliere l’attivazione del
ventilatore 2, e la sua potenza di lavoro (vedere
disegno D26). Il ventilatore 3 non è
disponibile su questi modelli.
7.2. INSERTO MODELLO NEVA EXTRA
Il modello Neva-Extra incorpora sul lato destro
una uscita di diametro 80 che corrisponde
all’uscita di aria forzata canalizzata per riscaldare una stanza adiacente o superiore. Si consiglia di utilizzare tubo isolati di diametro interno
80 mm. La distanza massima di canalizzazione è di 9 metri. La regolazione del sistema di canalizzazione è fatta attraverso la propria
elettronica della stufa e si può selezionare il funzionamento della canalizzazione selezionando il livello di potenza desiderato per il ventilatore
indipendentemente dalla potenza di lavoro della stufa. Per fare questo, accedere al menu 1 e scegliere l’attivazione del ventilatore 2, e la sua
potenza di lavoro . Il ventilatore 3 non è
disponibile su questi modelli.

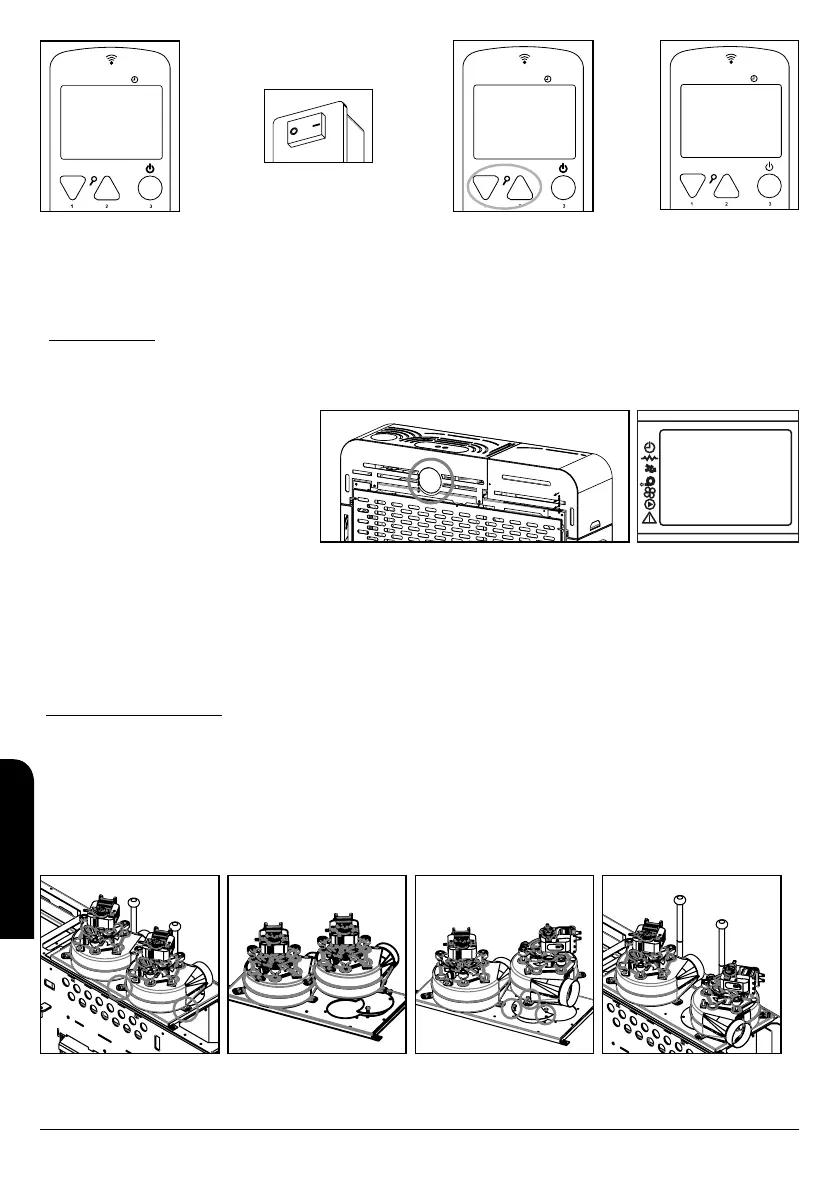

7.3 STUFA 12 KW (MOD. CLARA EXTRA, CLEO EXTRA E OLIVIA EXTRA)
I modelli Clara, Cleo e Olivia Extra hanno due uscite di diametro 80 mm corrispondenti alle aperture d’aria forzata canalizzata per il
riscaldamento d’ambienti adiacenti o superiori. Una di queste uscite si trova sempre nella parte posteriore della stufa (l’uscita che si trova
a sinistra guardando la stufa dalla parte frontale). Tuttavia, l’altra uscita (uscita a destra) può essere diretta verso la parte posteriore o verso
destra, come ci interessa. Per fare questo bisogna cambiare la posizione del ventilatore eseguendo le seguenti operazioni:
- Svitare e rimuovere il tetto della stufa.
- Svitare e rimuovere la turbina o estrattore d’aria. Vedere disegno D27
- Svitare la base sulla quale poggia la turbina o estrattore. Vedere disegno D28
- Girare la base per la canalizzazione laterale e riavvitarla. Vedere disegno D29
- Riposizionare la turbina o l’estrattore nella posizione laterale. Vedere disegno D30
- Posizionare e avvitare il tetto della stufa.
D27 D28 D29 D30
La regolazione del sistema di canalizzazione è fatto attraverso la propria elettronica della stufa e si può selezionare il funzionamento
MENU
CERCA
CAMPO
D22
D23
MENU
SEGLI
UNITA
01
D24
MENU
08:53
31.0 ºC P-1
APAGADO
D25
Menú 01
VENT-2 1
D26
ISTRUZIONI DI INSTALLAZIONE,USO E MANUTENZIONE SERIE RADIOFREQUENZA
