6.1 SINTONIZAÇÃO DO COMANDO À DISTÂNCIA E RECEPTOR
O seu aparelho dispõe de um comendo à distância e de um receptor. Se ambos não estiverem sintonizados, aparecerá no comando a
seguinte mensagem: “CERCA CAMPO” (ver desenho D22).
Para sintonizar ambos os dispositivos deverá realizar os seguintes passos:
- Deve desligar o interruptor geral de corrente do aparelho aparato (desenho D23).
- Pressione simultaneamente as teclas “1” e “2” do comando até aparecer no ecrã “SEGUI UNITA” (ver desenho D24).
- Seleccione o canal de radiofrequência que preferir: 0, 1, 2 ou 3.
- Volte a ligar o interruptor geral de corrente do aparelho.
- Por último, prima o botão vermelho nº3 do comando até que ambos os dispositivos se encontrem.

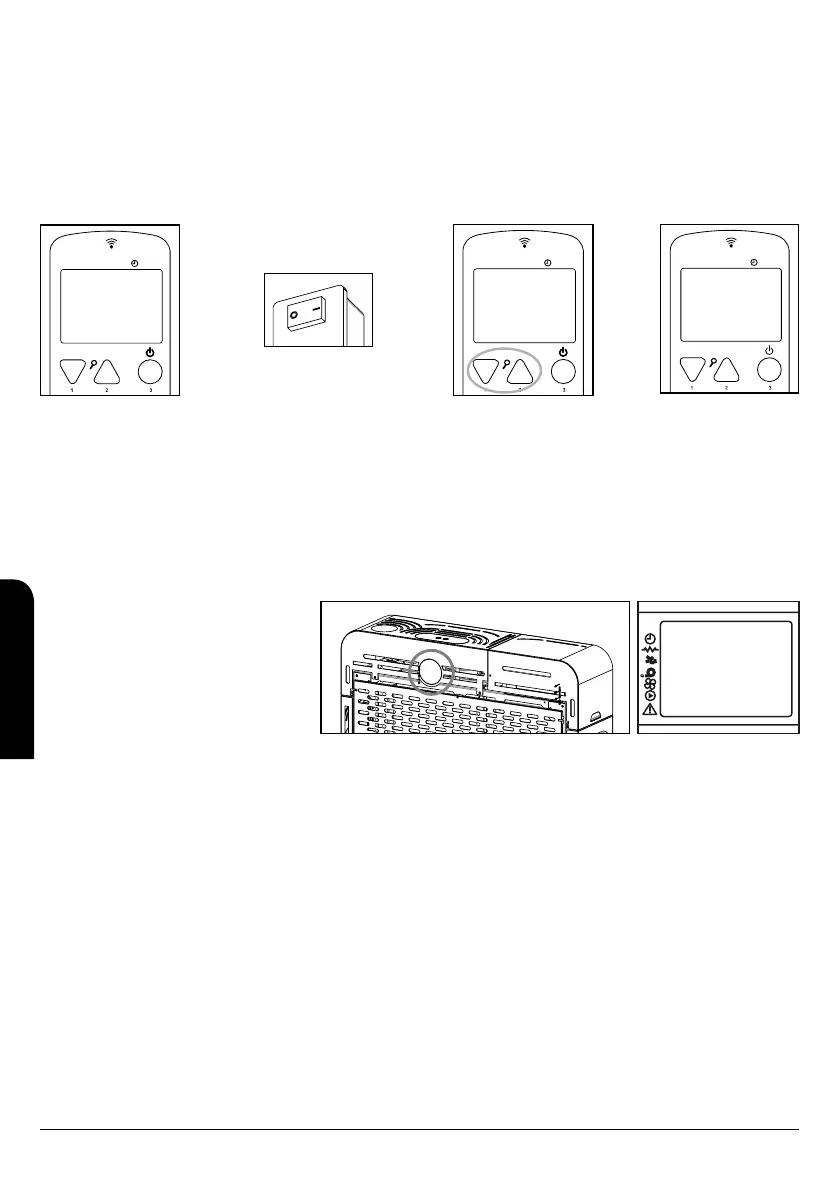

- Uma vez sintonizados, vai aparecer no ecrã o estado inicial (ver desenho D25).
-
MENU
CERCA
CAMPO
D22
D23
MENU
SEGLI
UNITA
01
D24
MENU
08:53
31.0 ºC P-1
APAGADO
D25
7 SISTEMA DE CANALIZAÇÃO
A seguir, é detalhado o funcionamento do sistema de distribuição de ar para outras dependências adjacentes ou superiores dos
aquecedores que possuem este sistema.
7.1 AQUECEDOR MOD. ALICIA EXTRA
O modelo Alicia Extra tem na sua parte posterior superior uma saqída com um diâmetro de 80 mm que corresponde com a saída de
ar forçado canalizável para o aquecimento de um quarto adjacente ou superior. Vamos golpear levemente a tampa que se encontra
parcialmente perfurada e ligar o tubo com a saída do ventilador. Recomenda-se usar tubo isolado com um diâmetro interior de 80 mm. A
distância máxima de canalização é de 9 metros.
A regulação do sistema de canalização faz-se
através da própria electrónica do aquecedor,
podendo-se seleccionar o funcionamento da
canalização, seleccionando o nível de potência
desejado para o ventilador independentemente
da potência de trabalho do próprio aquecedor.
Para tal, devemos aceder ao menu 1 e escolher
a activação do ventilador 2, bem como a sua
potência de trabalho (ver desenho D26). O
ventilador 3 não está disponível nestes modelos.
7.2. INSERÍVEL MODELO NEVA EXTRA
O modelo Neva-Extra incorpora no seu lado direito uma saída de diâmetro 80 que corresponde à saída de ar forçado canalizável para
aquecer uma sala adjacente ou superior. Recomenda-se usar tubo isolado com um diâmetro interior de 80 mm. A distância máxima de
canalização é de 9 metros.
A regulação do sistema de canalização faz-se através da própria electrónica do aquecedor, podendo-se seleccionar o funcionamento
da canalização, seleccionando o nível de potência desejado para o ventilador independentemente da potência de trabalho do próprio
aquecedor. Para tal, devemos aceder ao menu 1 e escolher a activação do ventilador 2, bem como a sua potência de trabalho. O ventilador
3 não está disponível nestes modelos.
7.3 AQUECEDOR 12 KW (MOD. CLARA EXTRA, CLEO EXTRA E OLIVIA EXTRA
Os modelos Clara, Cleo e Olivia Extra tem duas saídas com um diâmetro de 80 mm que corresponde com as saídas de ar forçado
canalizável para o aquecimento de quartos adjacentes ou superiores. Uma destas saídas estará localizada na parte posterior do aquecedor
(a saída da esquerda olhando para o aquecedor de frente). Contudo, a outra saída (a saída da direita) pode ser dirigida para a parte traseira
ou para a lateral direita, segundo nos interessar. Para tal, vamos ter de mudar a posição do ventilador seguindo os seguintes passos:
- Desaparafusar e retirar o tecto do aquecedor.
- Desaparafusar e retirar a turbina ou extractor de ar. Ver desenho D27
- Desaparafusar a base sobre a que se apoia a turbina ou extractor. Ver desenho D28
- Girar a base para a canalização lateral e voltar a aparafusar. Ver desenho D29
- Colocar novamente a turbina ou extractor na posição lateral. Ver desenho D30
- Colocar e aparafusar novamente o tecto do aquecedor.
Menú 01
VENT-2 1
D26
