Bronpi Olivia Extra - Convección Natural para Los Insertables

7
D11
Altura mínima 1.5 m
Altura mínima 1.5 m
La falta de sellado de la conexión puede causar el mal funcionamiento de la estufa.
El diámetro interior del tubo de conexión debe corresponder al diámetro exterior del tronco de descarga de humos de la estufa.
En el dibujo D12 se puede observar los criterios a tener en cuenta a la hora de una correcta instalación.

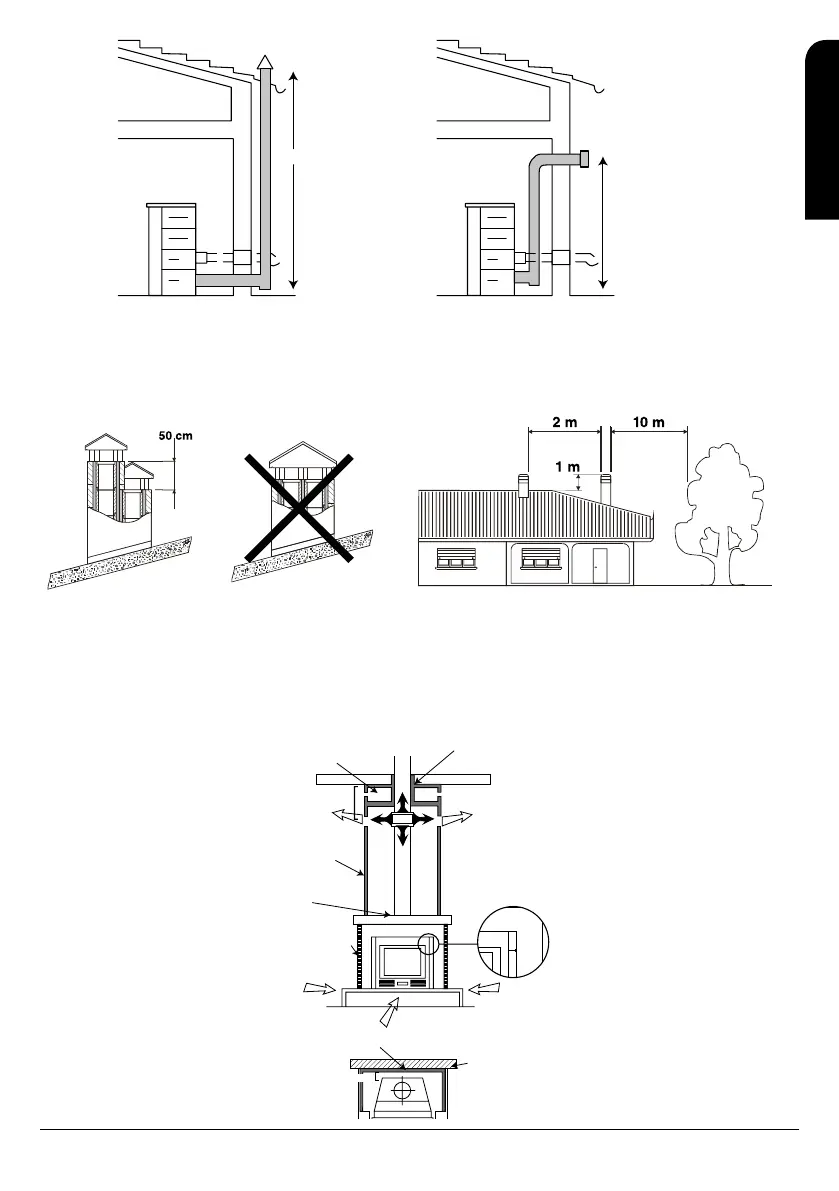

5.4 CONVECCIÓN NATURAL PARA LOS INSERTABLES
En el caso de los insertables Neva y Damasco, cuando se insertan en un revestimiento o en una chimenea preexistente es indispensable
que el espacio incluido entre la parte superior, los lados del insertable y el material incombustible de la campana (que obtura la base del
conducto de humos), estén constantemente ventilados. Por este motivo, es necesario permitir una entrada de aire por la parte inferior del
revestimiento (entrada de aire fresco) y una salida en la parte superior (salida de aire caliente) por la campana. Con esto mejoraremos el
funcionamiento del conjunto ya que estamos estableciendo un circuito de convección natural (ver dibujo D13).
Las medidas que habría que respetar son:
D12
D38
CO
NDU
C
T
O
METALI
CO
MAXIMA INCLINACION 45º
ESPACIO ENTRE EN TUBO Y
EL CONDUCTO SELLADO
CAMARA DE DESCOMPRESION
REJILLA
REJILLA
AISLAMIENTO LANA DE ROCA REJILLA SALIDA AIRE CONVECCION
PROTEGER LAS PARTES
I
NTERNAS DE LA MADERA
ESPACIO ENTRE EL REVESTIMENTO Y EL INSER
T
AISLAMIENTO LANA DE ROCA
ENTRADA AIRE FRIO
ENTRADA AIRE FRIO
ENTRADA AIRE FRIO
AISLAMIENTO LANA DE ROCA
PARED
50 cm
5 mm
5 cm
D13
INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO SERIE RADIOFRECUENCIA
ES
