3.3- Esquema de conexionado eléctrico

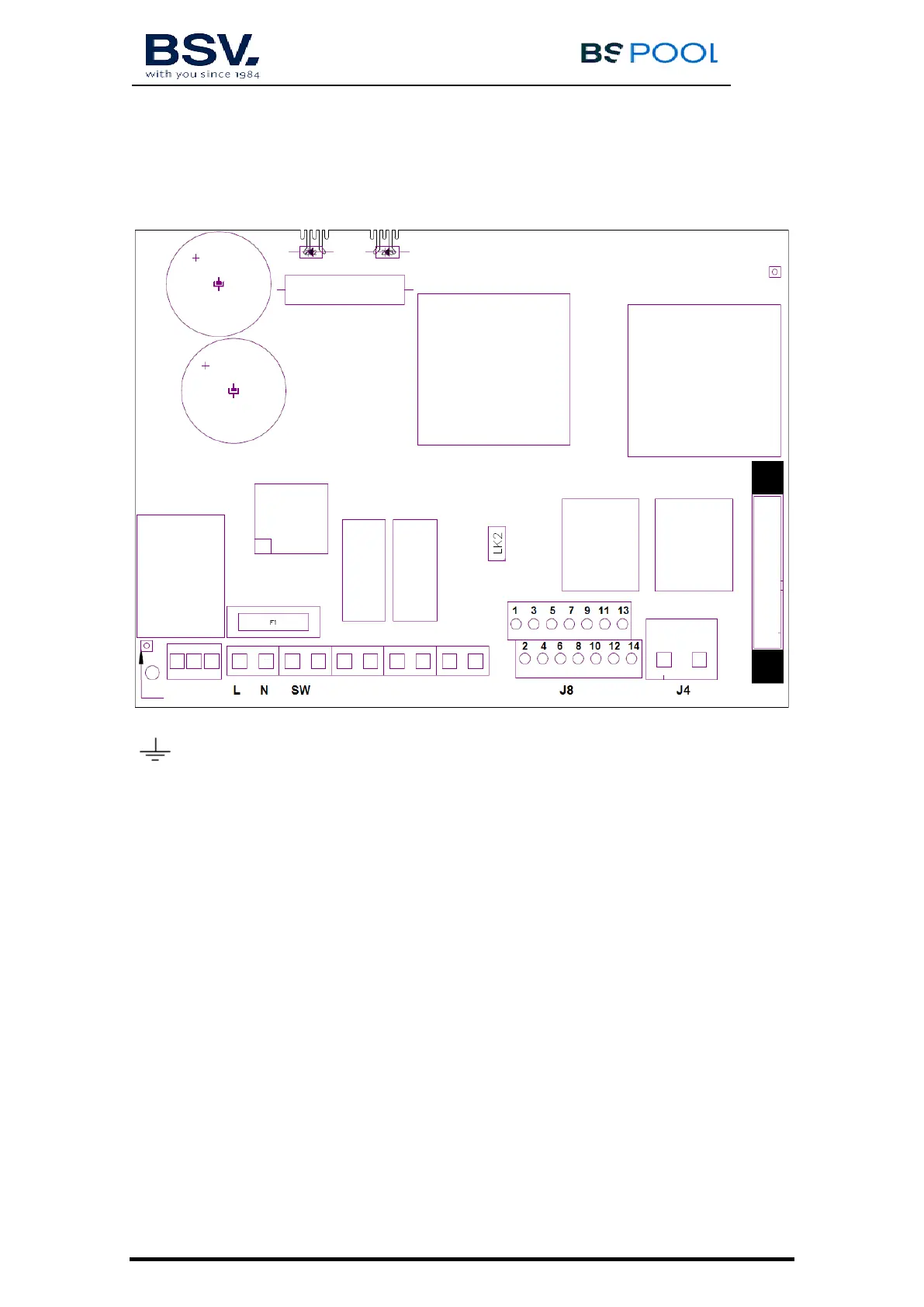

3.3.1- Equipos de la serie N-BSSALT
Conexión tierra
L, N: Alimentación 220v
SW: Interruptor Encendido / Apagado
J4: Regleta conexión célula
J8:
1- Sin uso 8- Sin uso
2- Sin uso 9- Sin uso
3-( morado) Cubierta 10- Sin uso
4-( morado) Cubierta 11- Sin uso
5-( blanco ) Sensor de agua (cable blanco célula) 12- Sin uso
6-( blanco ) Interruptor FLOW externo (5-6)* 13- Sin uso
7- Sin uso 14- Sin uso
F1: Fuse
LK2: Paro/Marcha (Apartado 3.3.2.1)
