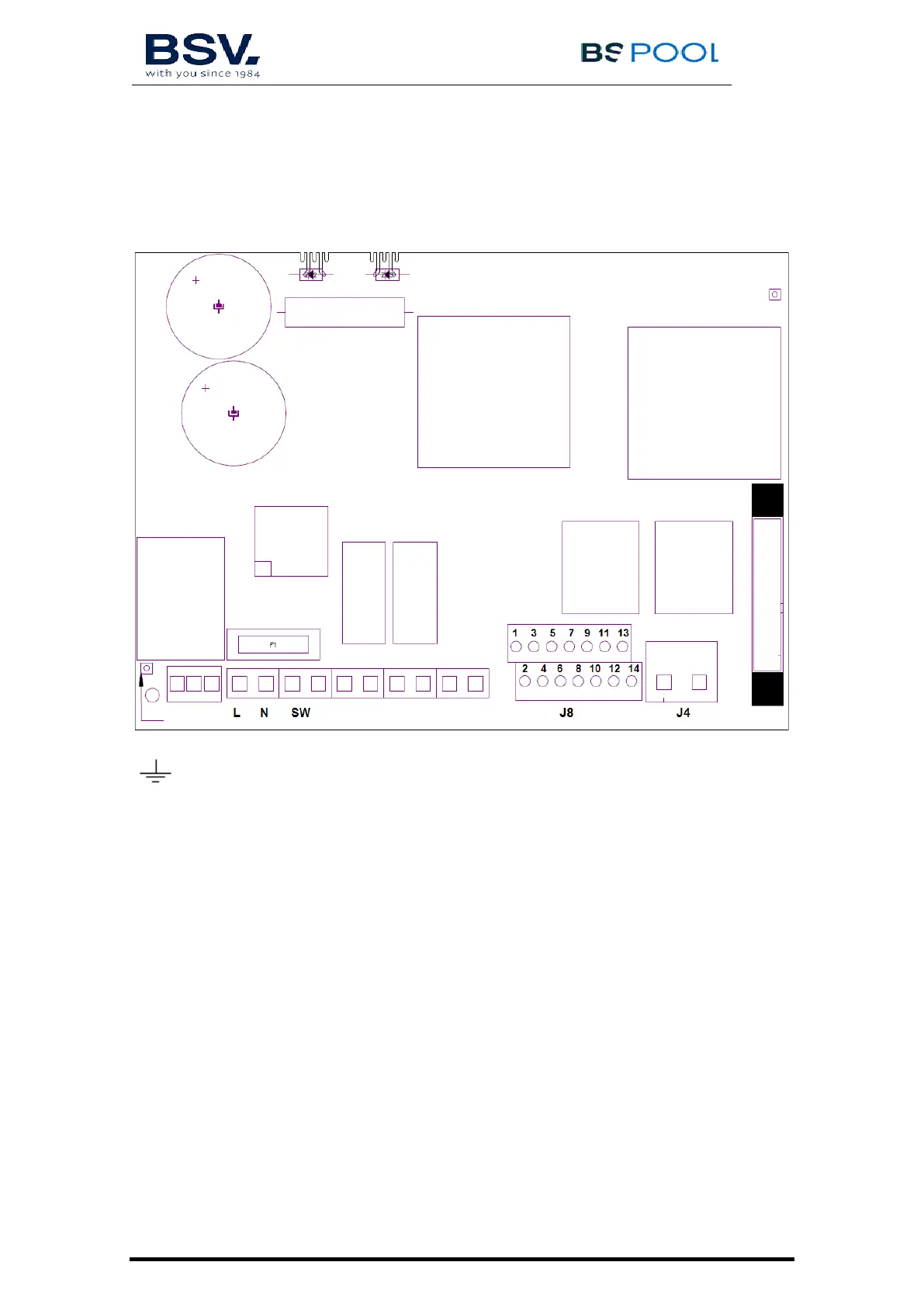

3.3- Schéma des connexions électriques
3.3.1- Appareils de la série N-BSSALT
Connexion à la terre
L, N : Alimentation 220 v
SW : Interrupteur Allumé/Éteint
J4 : Bornier connexion cellule
J8 :
1 - Non disponible 8 - Non disponible
2 - Non disponible 9 - Non disponible
3 - ( mauve) Couverture 10 - Non disponible
4 - ( mauve) Couverture 11 - Non disponible
5 – (blanc de la cellule) Capteur de débit - sans KIT FLOW 12 - Non disponible
6 – (blanc) Interrupteur (KIT FLOW connecter 5 et 6)* 13 - Non disponible
7 - Non disponible 14 - Non disponible
*activer la fonction FLOW SWITCH = S
F1 : Fusible
LK2: Contrôle marche-arrêt (Section 3.3.2)
