18

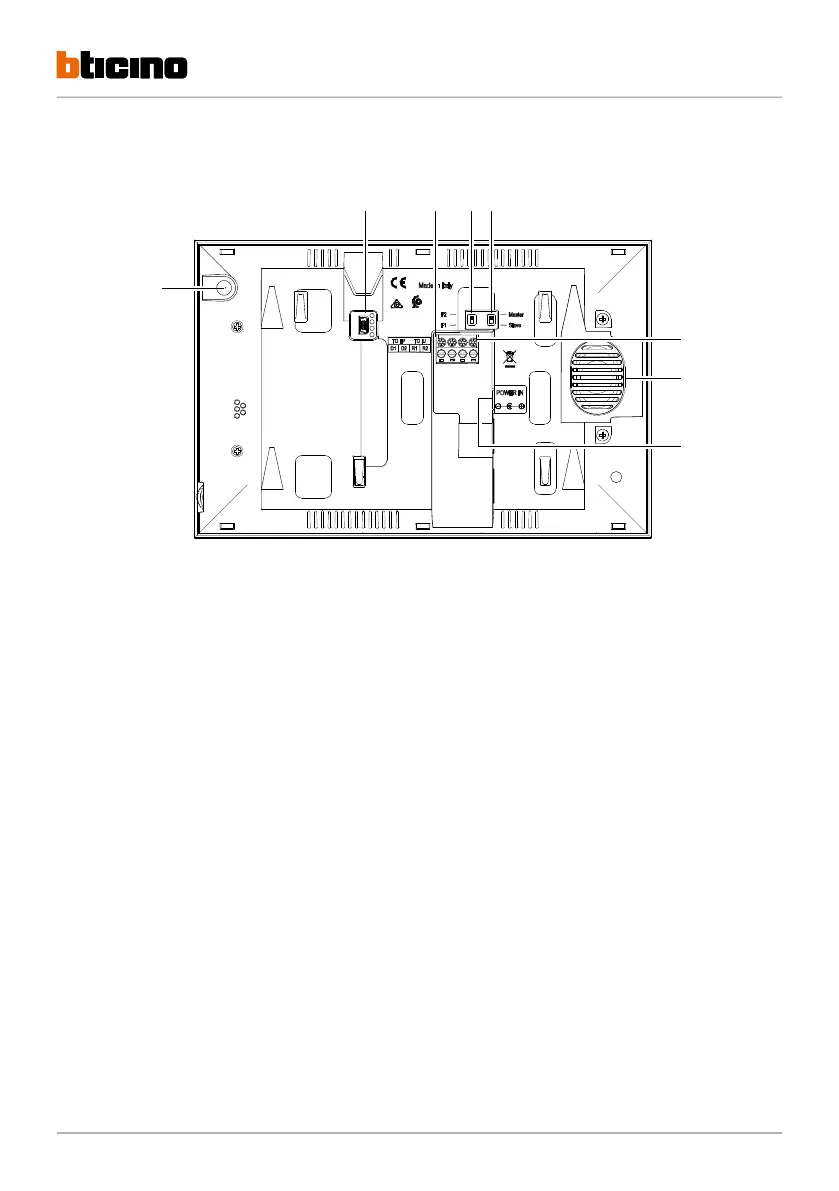

1 - Microfono
2 - Presa mini USB per aggiornamento Firmware
dispositivo
3 - Morsetti di collegamento rimovibili D1 - D2
collegamento posto esterno o posto interno
precedente
4 - Microinterruttore famiglia 1 / famiglia 2
5 - Microinterruttore Master / Slave
6 - Morsetti di collegamento rimovibili
R1 - R2 collegamento posto interno aggiuntivo
7 - Altoparlante
8 - Alimentazione DC30V 30W
7
1
2 4 53
8
6
1 - Micrófono
2 - Toma mini USB para actualización del firmware
del dispositivo
3 - Bornes de conexión amovibles
D1 - D2 conexión placa exterior o unidad interior
precedente
4 - Microinterruptor familia 1 / familia 2
5 - Microinterruptor Master / Slave
6 - Bornes de conexión amovibles
R1 - R2 conexión unidad interior adicional
7 - Altavoz
8 - Alimentación DC30V 30W
1 - Microphone
2 - Mini USB socket for device Firmware update
3 - D1 - D2 removable connection clamps for
connection of the entrance panel or previous
internal unit
4 - Micro switch for family 1 / family 2
5 - Master / Slave micro switch
6 - R1 - R2 removable connection clamps for
connection of the additional internal unit
7 - Speaker
8 - DC30V 30W power supply
1 - Μικρόφωνο
2 - Μίνι βύσμα USB για να ενημερώσετε το
υλικολογισμικό της συσκευής
3 - Αφαιρούμενοι ακροδέκτες σύνδεσης D1 - D2
προηγούμενη σύνδεση εξωτερικής ή εσωτερικής
θέσης
4 - Μικροδιακόπτης οικογένεια 1 / οικογένεια 2
5 - Μικροδιακόπτης Master / Slave
6 - Αφαιρούμενοι ακροδέκτες σύνδεσης R1 - R2
πρόσθετη εσωτερική σύνδεση σταθμού
7 - Ηχείο
8 - DC30V τροφοδοτικό 30W
