Bticino EASYKIT Connected User Manual

EASYKIT Connected
23
1 - Altoparlante
2 - Telecamera
3 - LED illuminazione campo di ripresa
4 - Pulsanti di chiamata
5 - Microfono
6 - Morsetti di collegamento rimovibili
• Telecamera analogica CCTV
• D1 - D2 Posto interno
• Serratura cancello (G+/G-): 12/24 V AC/DC, 1A
• Serratura porta (L+/L-): 18 V, 4 A impulsivi,
250mA mantenimento
7 - Regolazione altoparlante
8 - Regolazione microfono
9 - Dip switch configurazione telecamera CCTV
Dip switch 1 OFF = Nessuna telecamera CCTV
aggiuntiva (N)
Dip switch 1 ON = Con telecamera CCTV
aggiuntiva (Y)
10 - Non utilizzato
11 - Dip switch configurazione posto esterno
Dip switch 2 OFF = Dispositivo principale (MD)
Dip switch 2 ON = Dispositivo aggiuntivo (AD)

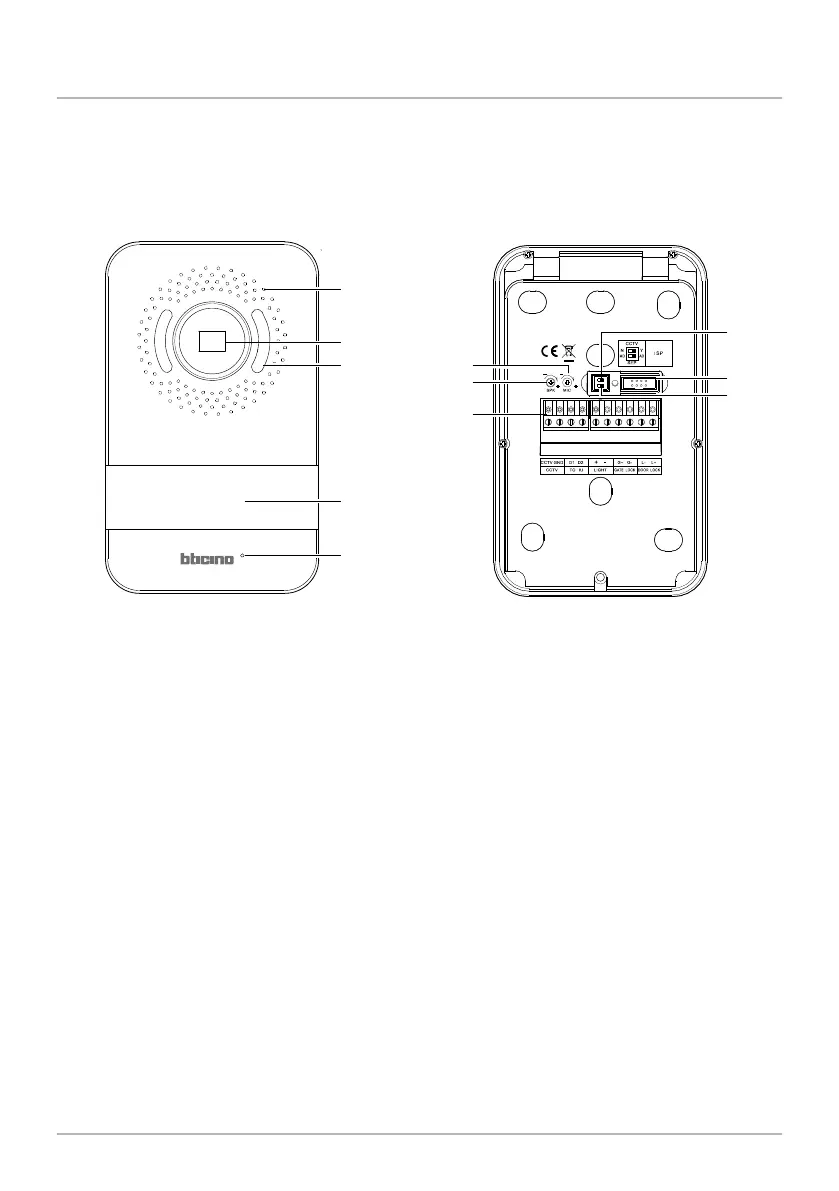

1 - Speaker
2 - Camera
3 - Viewing field lighting LED
4 - Call pushbuttons
5 - Microphone
6 - Removable connection clamps
• CCTV anaalog camera
• D1 - D2 Internal unit
• Gate lock (G+/G-): 12/24 V AC/DC, 1A
• Door lock (L+/L-): 18 V, 4 A impulsive, 250mA
holding current
7 - Speaker adjustment
8 - Microphone adjustment
9 - Dip switch for CCTV camera configuration
Dip switch 1 OFF = No additional CCTV
camera (N)
Dip switch 1 ON = With additional CCTV
camera (Y)
10 - Not used
11 - Dip switch for entrance panel configuration
Dip switch 2 OFF = Main device (MD)
Dip switch 2 ON = Additional device (AD)
• Posto esterno
• Entrance panel
• Placa exterior
• Εσωτερικού σημείου
• Vanjska jedinica
• Vanjsko mjesto

• Vend i jashtëm
2
1
3
5
4
ON
9
8
7
6
10
11
