24

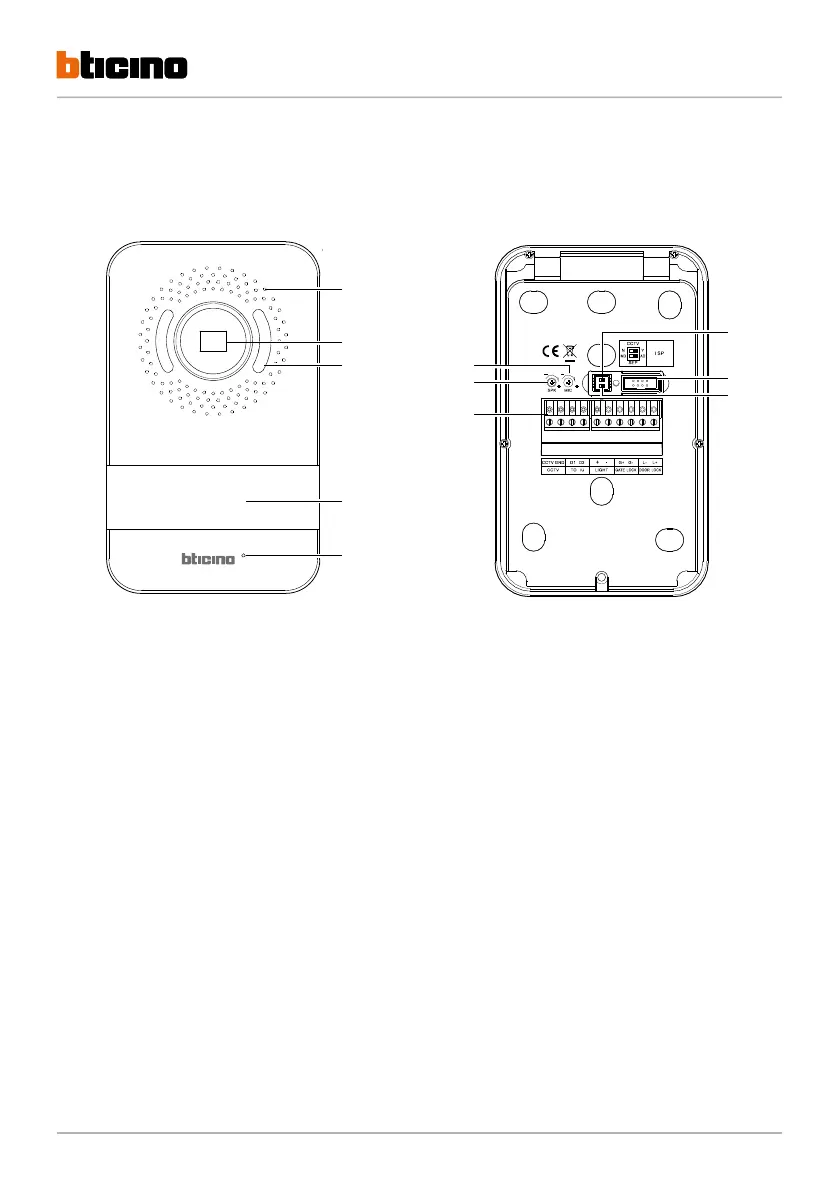

1 - Altavoz
2 - Telecámara
3 - LED iluminación campo de grabación
4 - Pulsadores de llamada
5 - Micrófono
6 - Bornes de conexión amovibles
• Telecámara analógica CCTV
• D1 - D2 Unidad interior
•
Cerradura de la cancela (G+/G-): 12/24 V CA/CC, 1A
• Cerradura de la puerta (L+/L-): 18 V, 4 A
impulsivos, 250mA mantenimiento
7 - Regulación del altavoz
8 - Regulación del micrófono
9 - Dip switch de configuración de la telecámara CCTV
Dip switch 1 OFF = Ninguna telecámara CCTV
adicional (N)
Dip switch 1 ON = Con telecámara CCTV adicional (Y)
10 - No utilizado
11 - Dip switch de configuración de la placa exterior
Dip switch 2 OFF = Dispositivo principal (MD)
Dip switch 2 ON = Dispositivo adicional (AD)
1 - Ηχείο
2 - Τηλεκάμερα
3 - Φωτισμός πεδίου λήψης με LED
4 - Κουμπιά κλήσης
5 - Μικρόφωνο
6 - Αφαιρούμενοι ακροδέκτες σύνδεσης
• Αναλογική κάμερα CCTV
• Εσωτερική θέση D1 - D2
• Κλειδαριά εξώπορτας (G+/G-): 12/24 V AC/DC, 1A
• Κλειδαριά πόρτας (L+/L-): 18 V, 4 A ωστικά,
250mA ρεύματος διατήρησης
7 - Ρύθμιση ηχείου
8 - Βαθμονόμηση μικρόφωνου
9 - Διαμόρφωση Dip switch κάμερας εμβάπτισης CCTV
Dip switch 1 OFF = Χωρίς πρόσθετη κάμερα CCTV (N)
Dip switch 1 ON = Με πρόσθετη κάμερα CCTV (Y)
10 - Μη χρησιμοποιούμενο
11 - Dip switch προσαρμογής εξωτερικής μονάδας
Dip switch 2 OFF = Κύρια συσκευή (MD)
Dip switch 2 ON = Πρόσθετη συσκευή (AD)
2
1
3
5
4
ON
9
8
7
6
10
11
