Module EM10 Français
Sous réserves de modifications techniques !
Module EM10 • 01/2008 9
Français
Cet appareil répond aux exigences des directives euro-
péennes applicables. La conformité a été prouvée. La docu-
mentation correspondante et l’original de la déclaration de
conformité ont été déposés auprès du fabricant.
Utilisation
Le module EM10 (Error Module) peut être branché à une
chaudière pourvue d´un dispositif UBA 3/UBA 3.5/EMS/
MC10.
Fonction du module
– Le module EM10 signale tous les défauts verrouillants
de la chaudière. Il ne signale pas d´erreurs de système,
messages d´avertissement, défauts bloquants ni défauts
de dispositifs de régulations externes.
– Le module EM10 peut être piloté par un signal de com-
mande externe 0-10 V (tension continue) pour modifier la
température de départ ou la puissance de la chaudière.
Montage
a) Montage dans la chaudière (voir fig. 6 à 14, page 45
et 46).
z Débranchez la chaudière du circuit électrique et
enlevez le revêtement/capot.
z Montez le support mural dans la chaudière, le cas
échéant (fig. 11, page 46).
z Encastrez le module EM10 dans sa position.
b) Montage mural (voir fig. 15 à 18, page 46 et 47).
z Marquez et percer les deux trous de 6 mm.
z Placez les chevilles, vissez les vis et suspendez le
support mural.
z Fixez le support mural, le cas échéant, à l´aide de la
fixation prévue (fig. 15, pos. 2).
z Encastrez le module EM10 dans le support mural.

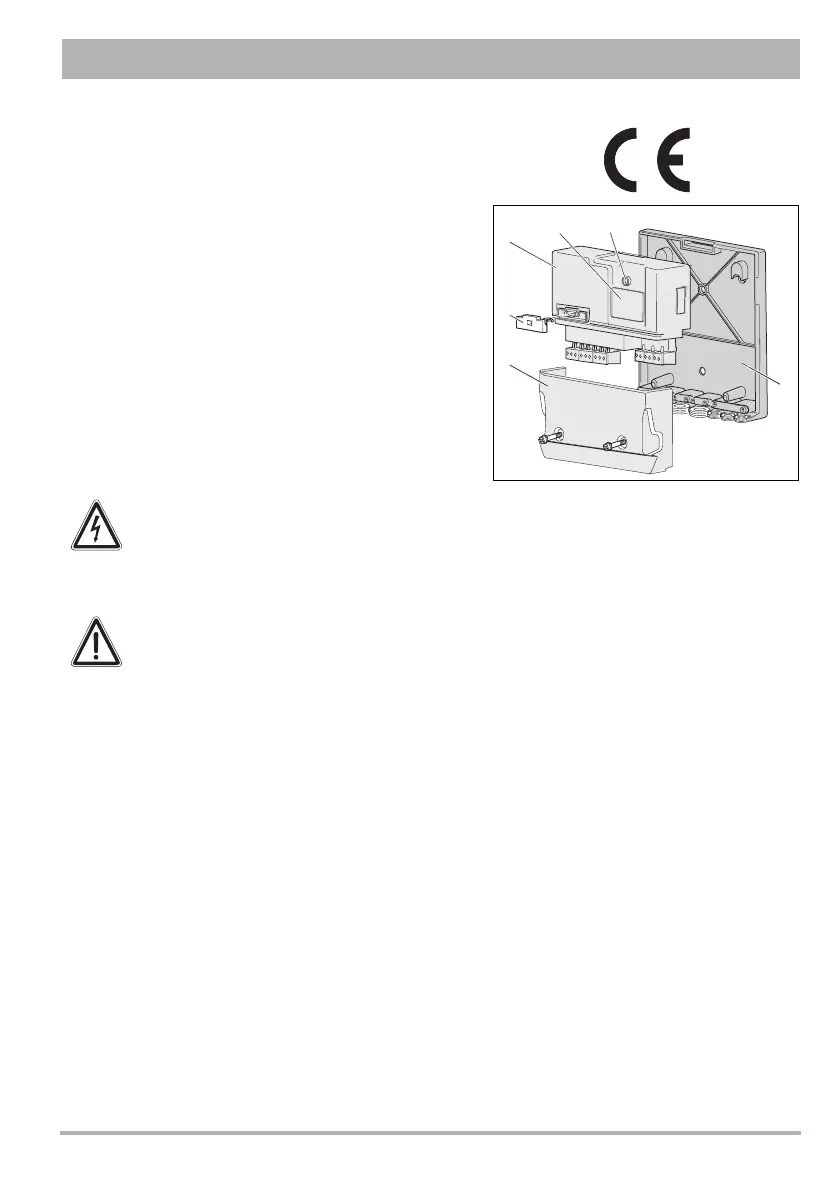

Fig. 1 Vue d´ensemble EM10
pos. 1: Capot
pos. 2: Support de fusible
pos. 3: Module EM10
pos. 4: Plaque signalétique
pos. 5: LED marche/panne
pos. 6: Support mural
3
1
6
2
54
DANGER DE MORT
Les composants électriques peuvent être sous
tension.
z Effectuez les travaux sur l´installation
électrique selon les dispositions légales.
Les travaux d´installation et d´entretien doivent
exclusivement être effectués par des person-
nes qualifiées et autorisées.
