Deutsch Modul EM10
Änderungen aufgrund technischer Verbesserungen vorbehalten!
6 Modul EM10 • 01/2008
Deutsch
Dieses Gerät erfüllt die Anforderungen der einschlägigen
europäischen Richtlinien. Die Konformität wurde nachge-
wiesen. Die entsprechenden Unterlagen und die Original-
Konformitätserklärung sind beim Hersteller hinterlegt.
Anwendbarkeit
Das Modul EM10 kann an einem Heizkessel ange-
schlossen werden, der mit eine UBA 3/UBA 3.5/EMS/MC10
ausgerüstet ist.
Modulfunktion
– Das EM10 meldet alle verriegelnden Störungen des
Heizkessels.
Systemfehler, Wartungsmeldungen, blockierende
Störungen und Störungen externer Regeleinrichtungen
werden nicht gemeldet.
– Das EM10 kann über ein externes Steuersignal mit
0-10 V (Gleichspannung) die Kessel-Vorlauftemperatur
oder die Leistung des Heizkessels anpassen.
Montage
a) Montage im Heizkessel (siehe Abb. 6 bis 14, Seite 45
und 46).
z Machen Sie den Heizkessel spannungslos und
entfernen Sie die Außenverkleidung/Blende.
z Bringen Sie gegebenenfalls den Wandhalter im
Heizkessel an (Abb. 11, Seite 46).
z Rasten Sie das EM10 in seiner Position ein.
b) Wandmontage (siehe Abb. 15 bis 18, Seite 46 und 47).
z Markieren und bohren Sie die zwei 6 mm Löcher.
z Setzen Sie Dübel und Schrauben ein und hängen Sie
den Wandhalter auf.
z Fixieren Sie den Wandhalter eventuell mit Hilfe der
Bohrung (Abb. 15, Pos. 2).
z Rasten Sie das EM 10 in den Wandhalter.

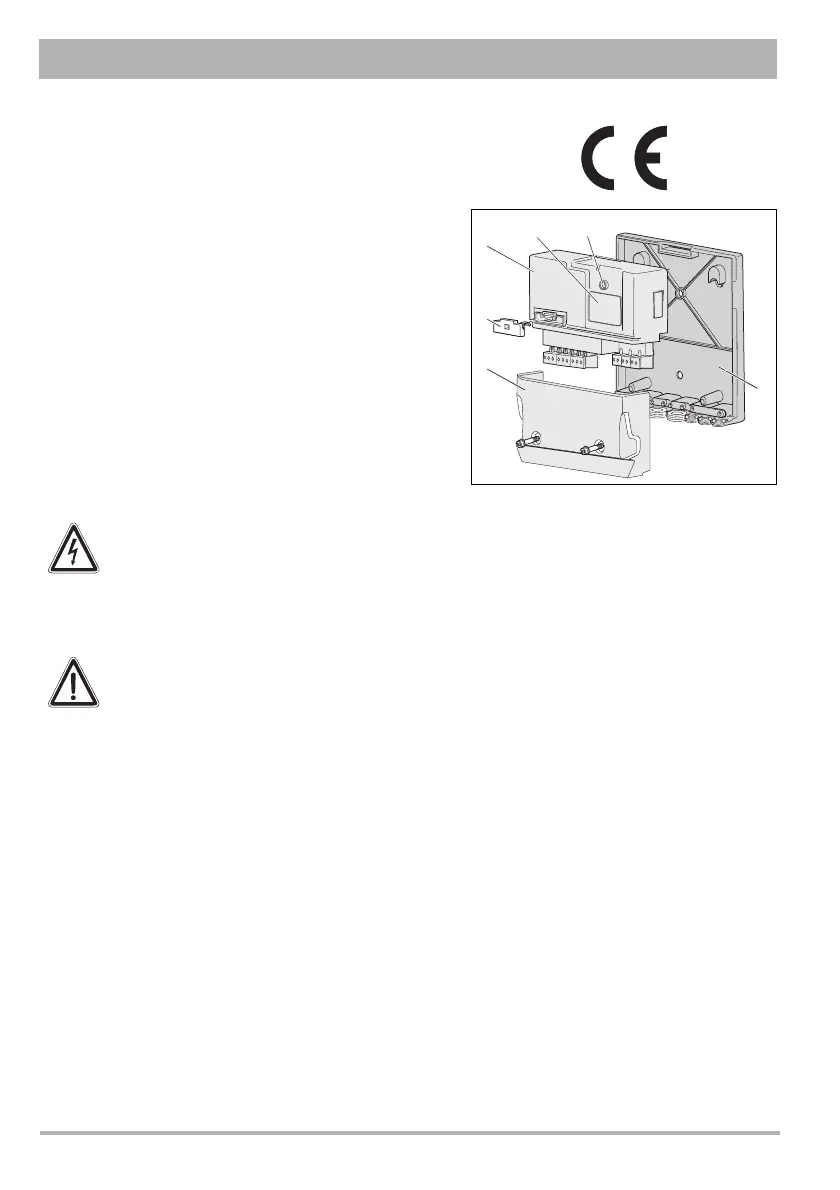

Abb. 1 Übersicht EM10
Pos. 1: Blende
Pos. 2: Sicherungshalter
Pos. 3: Modul EM10
Pos. 4: Typenschild
Pos. 5: Betriebs-/Störungs-LED
Pos. 6: Wandhalter
3
1
6
2
54
LEBENGEFAHR
Elektrische Komponenten können unter Span-
nung stehen.
z Führen Sie die Arbeiten an der elektrischen
Anlage gemäß den gesetzlichen
Bestimmungen durch.
Die Installations- und Wartungsarbeiten sind
ausschließlich von autorisierten Fachkräften
durchzuführen.
