b) Sturing op vermogen
Deze regeling wordt geactiveerd door een doorverbin-
ding te maken tussen pin 1 en 3 op deze aansluiting.
Zie fig 2, pos. 5 en aansluitschema op pag. 47.
De EM10 vertaalt het 0-10 V signaal naar een vermo-
genssetpoint. Dit verband is lineair, zie tabel 2.
*) Het laaglastvermogen is toestelafhankelijk. Als de laaglast
van het toestel b.v. 20% is en het stuursignaal is 1 Volt
(= 10%), dan is het gevraagde vermogen kleiner dan de laag-
last. In dit geval gaat het toestel 10% leveren d.m.v. een aan/
uit cyclus op laaglast. In dit voorbeeld gaat het toestel vanaf
een setpoint van 2 Volt in continu laaglastbedrijf.
Aansluiten van meerdere modules
Het is mogelijk om meerdere verschillende modules (bijv.
EM10 en VM10) met elkaar te verbinden. Om twee of meer
modules met elkaar te verbinden, kan de netaansluiting
(fig. 4, pos. 2) en de EMS-aansluiting (fig. 4, pos. 3) steeds
doorverbonden worden. Let op! Deze aansluiting is polari-
teitsgevoelig. De EMS-buskabel mag in totaal niet langer
dan 100 m zijn.
Aansluiten thermostaat
z Sluit de Logamatic RC thermostaat aan op de EMS-
aansluiting (fig. 4, pos. 3).
Netaansluiting
z Sluit de 230 VAC netaansluiting aan (fig. 2, pos. 1 en
fig. 4, pos. 1).
LED-meldingen op de EM10 module (fig.1, pos.5)
Ingangs-
spanning
Vermogenssetpoint
(cv-ketel)
Status
cv-ketel
0 V - 0,5 V 0 uit
0,6 V ± 6% laaglast *)
5,0 V ± 50% deellast
10,0 V ± 100% vollast
Tabel 2 Sturing op vermogen

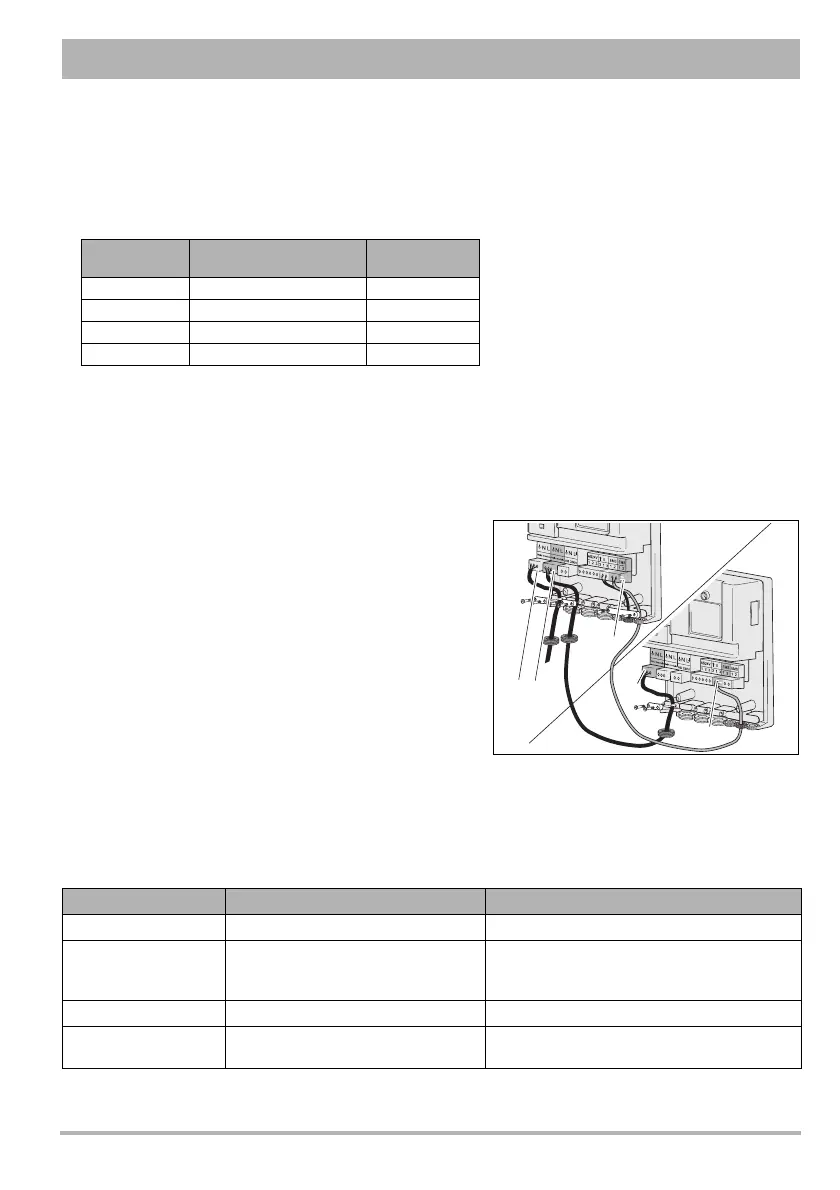

Fig. 4 Twee modules met elkaar verbinden,
Netspanning aansluiten
2
3
3
12
LED status Betekenis Handeling
groen (permanent) Alles is juist aangesloten.
groen (knipperend) Minstens 5 minuten geen communicatie
met de cv-ketel.
Reset doorvoeren.
Helpt de reset niet, raadpleeg dan uw installateur.
Zie ook de instructies van de cv-ketel.
rood (kortstondig) Spanning is op de cv-ketel aangesloten.
rood (permanent) EM10 is defect. Bel uw installateur. Zie ook de instructies van de
cv-ketel.
