Nederlands Module EM10
Wijzigingen op grond van technische verbeteringen voorbehouden!
4 Module EM10 • 01/2008
Communicatiebus
z Sluit de EMS-aansluiting (fig. 2, pos. 6) van de EM10
met een 2-aderige kabel aan op de RC (of )-
aansluiting van de cv-ketel (eventueel parallel aan de
thermostaat).
Let op! Deze aansluiting is polariteitsgevoelig.
De EMS-buskabel mag in totaal niet langer dan 100 m zijn.
Storingssignaal
Het storingssignaal wordt actief op het moment dat:
– de cv-ketel een vergrendelende storing heeft, of
– de systeemdruk te laag is, of
– de communicatie met het de cv-ketel tenminste 5 minu-
ten is verbroken. Zie het aansluitschema op pag. 47.
De EM10 genereert twee storingssignalen:
a) De AS 24V aansluiting (fig. 2, pos. 4), dit is een
potentiaalvrij schakelcontact voor laagspannings-
signalen tot 24 V. Dit storingssignaal kan bijvoorbeeld
door een gebouwbeheersysteem worden uitgelezen.
b) De AS 230V aansluiting (fig. 2, pos. 3), hiermee kan
bijvoorbeeld een claxon of alarmlamp worden
aangestuurd. Bij storing staat op deze aansluiting
230 VAC spanning.
Extern stuursignaal 0-10V
De EM10 kan gebruikt worden als interface tussen de
cv-ketel en bijvoorbeeld een gebouwbeheersysteem.
Door middel van een 0-10 VDC signaal (fig. 2, pos. 5) kan
de vertrektemperatuur of het vermogen worden aange-
stuurd (fig. 3).
a) Sturing op vertrektemperatuur
De EM10 vertaalt het 0-10 V signaal naar een vertrek-
temperatuursetpoint. Dit verband is lineair, zie tabel 1.

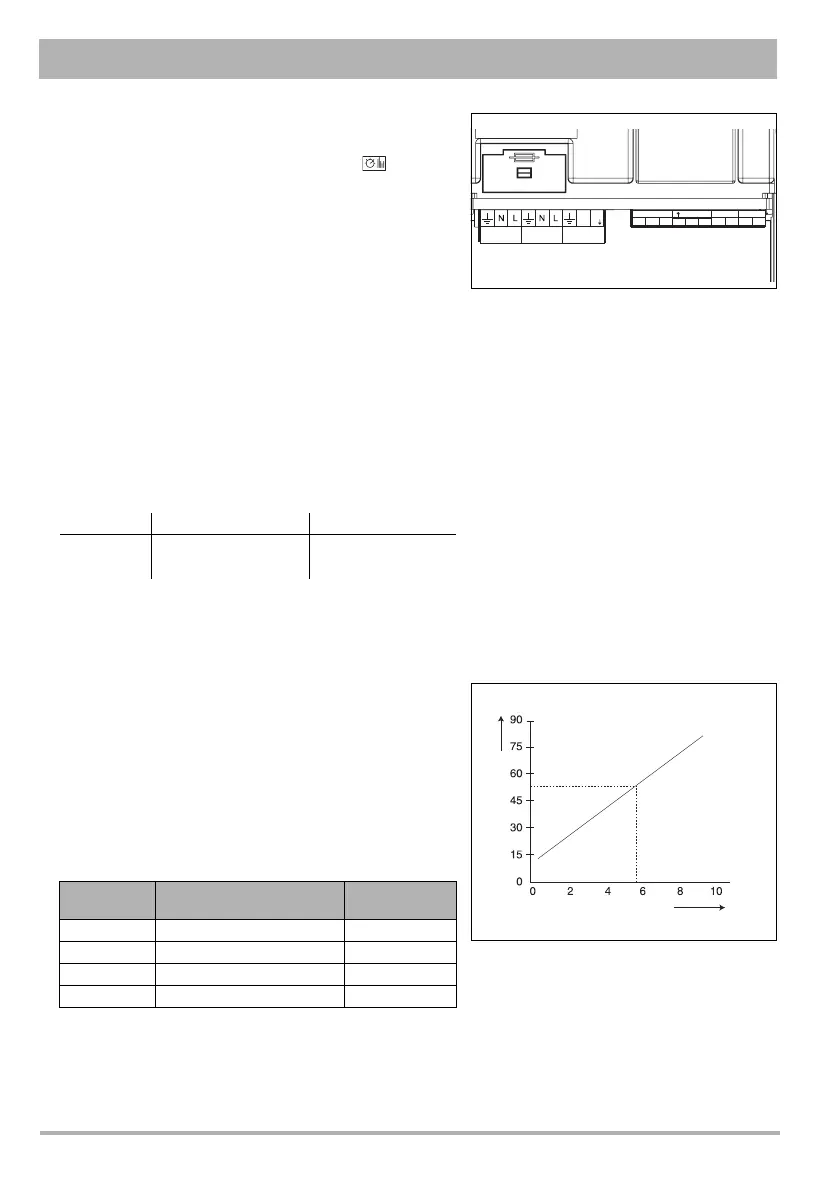

Fig. 2 Aansluitingen
pos. 1: 230V Netaansluiting
pos. 2: 230V Aansluiting voor 2e module
pos. 3: Alarmuitgang 230V
pos. 4: Alarmuitgang 24V
pos. 5: Stuursignaal 0-10V
pos. 6: Ingang EMS-bus
pos. 7: Uitgang EMS-bus
AS (230V)
N
L
Netz moduleNetz module
AS 24V U EMS EMS
123 1231212
123 4567
AS 24V geen storing storing
1 en 2 onderbroken gesloten
2 en 3 gesloten onderbroken
Fig. 3 0 – 10V diagram
vertrektemperatuur [°C]
externe stuurspanning (V)
Ingangs-
spanning
Vertrektemperatuur-
setpoint (cv-ketel)
Status
cv-ketel
0 V - 0,5 V 0 uit
0,6 V ± 15°C aan
5,0 V ± 50°C aan
10,0 V ± 90°C aan / maximum
Tabel 1 Sturing op vertrektemperatuur
