Module EM10 Nederlands
Wijzigingen op grond van technische verbeteringen voorbehouden!
Module EM10 • 01/2008 3
Nederlan ds
Dit apparaat voldoet aan de eisen van de betreffende Euro-
pese richtlijnen. Conformiteit is aangetoond. De betreffende
documenten en de originele conformiteitsverklaring zijn bij
de fabrikant gedeponeerd.
Toepasbaarheid
De Module EM10 (Error Module) kan op een cv-ketel - voor-
zien van een UBA 3/UBA 3.5/EMS/MC10 - aangesloten
worden.
Functie van de module
– De EM10 meldt alle vergrendelende storingen van de
cv-ketel.
Systeemfouten, onderhoudsmeldingen, blokkerende
storingen en storingen van externe regelapparatuur
worden niet gemeld.
– De EM10 kan via een extern stuursignaal van 0-10 V
(gelijkspanning) de vertrektemperatuur of het vermogen
van de cv-ketel aanpassen.
Montage
a) Montage in cv-ketel (zie fig. 6 t/m 14, pag. 45 en 46).
z Maak de cv-ketel spanningsloos en verwijder de
buitenmantel/beschermkap.
z Plaats, wanneer noodzakelijk, de wandhouder in de
cv-ketel (fig. 11, pag. 46).
z Klik de EM10 in zijn positie.
b) Wandmontage (zie fig. 15 t/m 18, pag. 46 en 47).
z Teken af en boor de twee 6 mm gaten.
z Plaats pluggen en schroeven, en hang de
wandhouder op.
z Fixeer de wandhouder eventueel via het boorgat
(fig. 15, pos. 2).
z Klik de EM10 in de wandhouder.

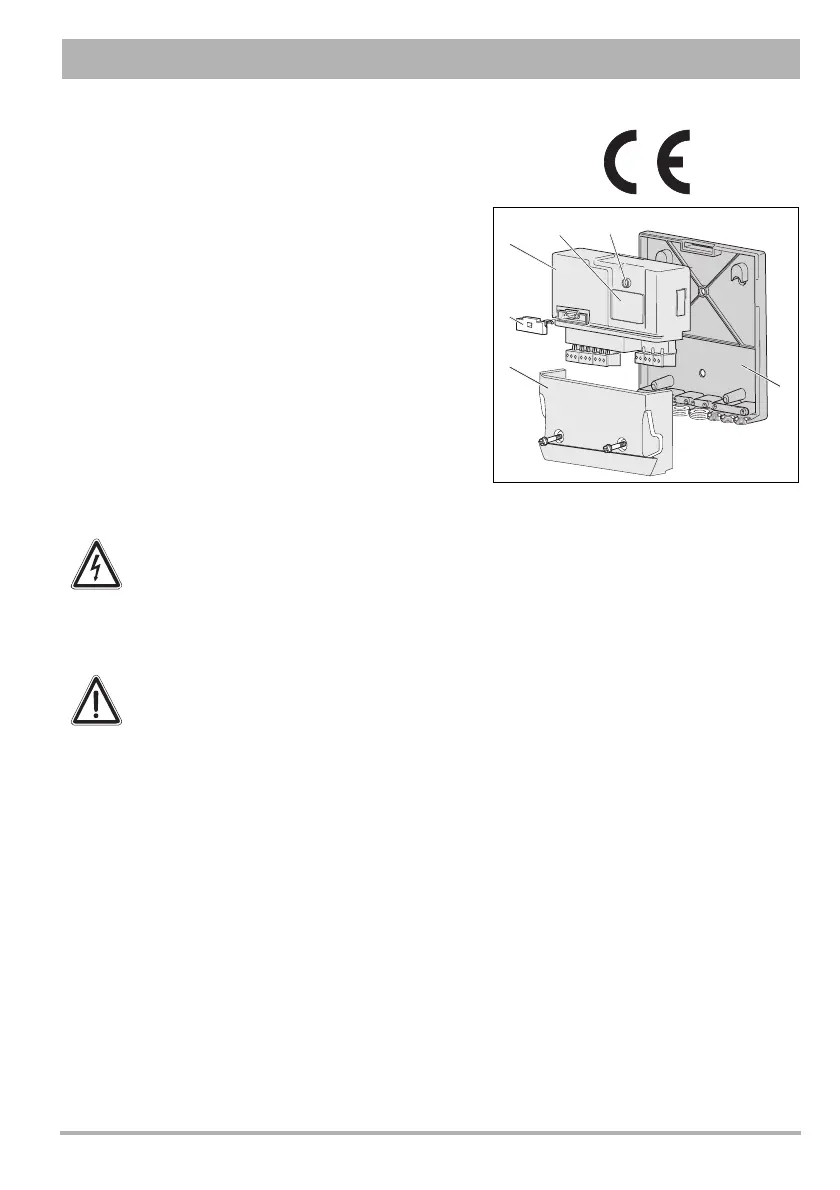

Fig. 1 Overzicht EM10
pos. 1: Beschermkap
pos. 2: Zekeringhouder
pos. 3: Module EM10
pos. 4: Typeplaatje
pos. 5: Bedrijfs-/storings LED
pos. 6: Wandhouder
3
1
6
2
54
LEVENSGEVAAR
Elektrische componenten kunnen onder span-
ning staan.
z Voer de werkzaamheden aan de
elektrische installatie conform de wettelijke
bepalingen uit.
De installatie- en onderhoudswerkzaamheden
mogen uitsluitend door erkende installateurs
worden uitgevoerd.
