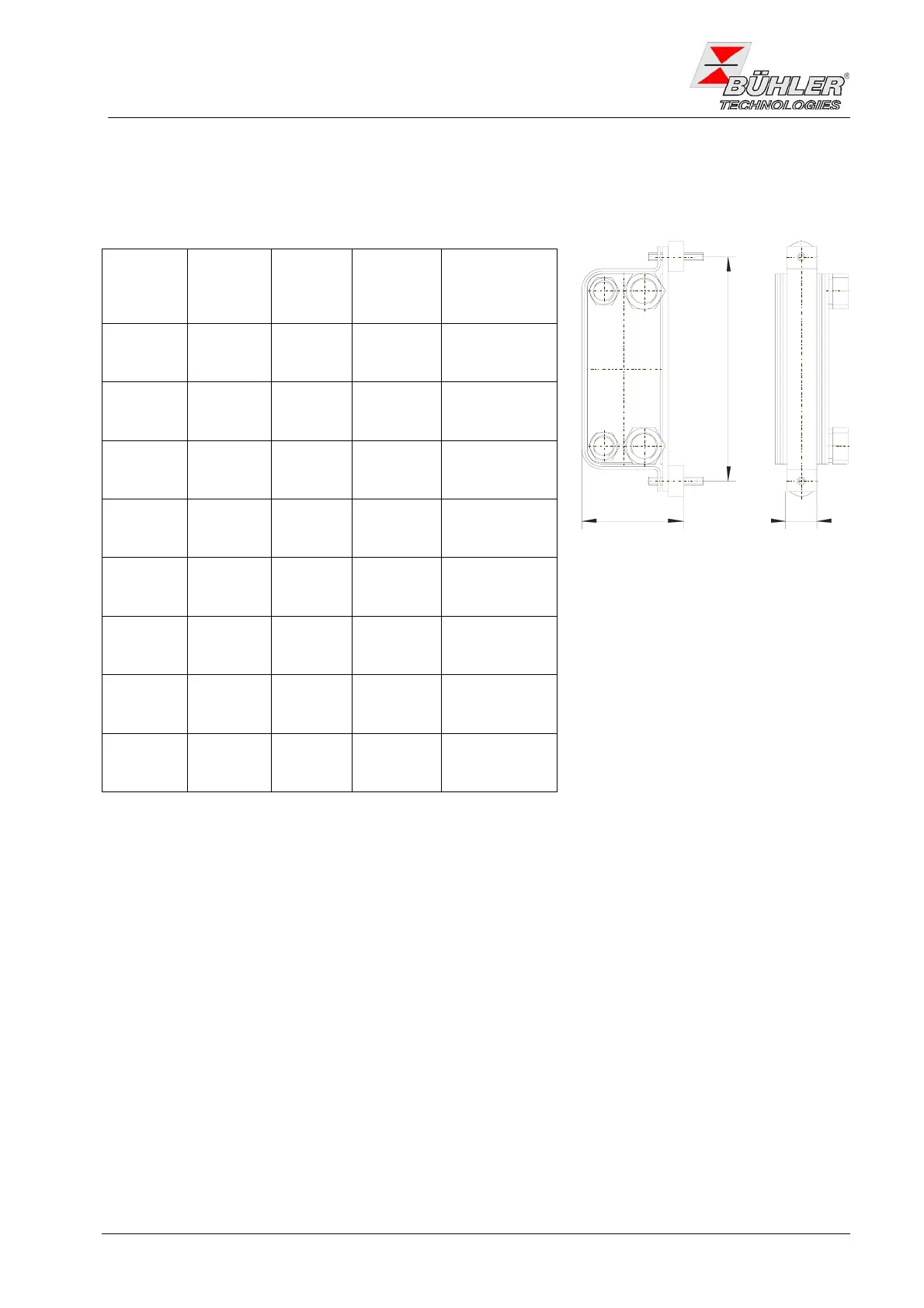

8.8 Technische Daten
Befestigungsklammer BWT
8.8 Technical Data
Mounting Brackets BWT
30 (1.18)A
B
M8
Klammer
Bracket
Artikel-
Nr.
Part No.
A B
Für BWT Typ
For BWT type
BB05 34BB05
101 mm
3.98 in
223 mm
8.78 in
B05x…
BB08 34BB08
101 mm
3.98 in
346 mm
13.62 in
B08x010
BB080 34BB080
108 mm
4.25 in
355 mm
13.98 in
B08x020
B08x030
BB15 34BB15
101 mm
3.98 in
500 mm
19.69 in
B15x…
BB10 34BB10
146 mm
5.75 in
323 mm
12.72 in
B10x…
BB25 34BB25
146 mm
5.75 in
558 mm
21.97 in
B25x…
BB35 34BB35
270 mm
10.63 in
426 mm
16.77 in
B35x…
BB45 34BB45
270 mm
10.63 in
558 mm
21.97 in
B45x…
Hinweis: Für die Typen B35-090 und B120-060 bis B120-120 sollten zwei Halter verwendet werden.
Note: We recommend using two brackets for types B35-090 and B120-060 up to B120-120.
