26
• Ein abgeschirmtes Kabel mit einer zulässigen Betriebs-
temperatur von mindestens +80 °C verwenden.
• Eine hochwertige (gefilterte und geregelte)
Stromversorgung verwenden.

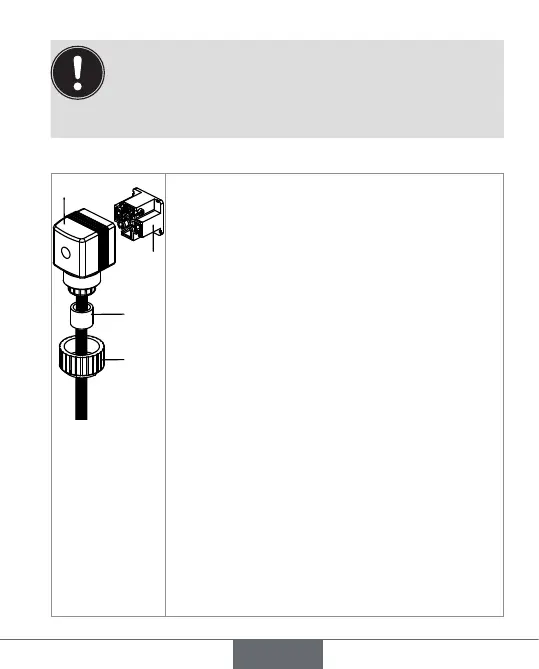

Buchse montieren
1
2
3
4
Überwurfmutter [1] der Kabelver-
schraubung aufschrauben.
Die Schraubklemmleiste [3] aus dem
Gehäuse [2] herausnehmen.
Das Kabel durch die Überwurfmutter
[1] dann durch die Dichtung [4]
und die Kabelverschraubung führen
und schließlich in das Gehäuse [2]
stecken.
Die Anschlüsse an der Schraubklemm-
leiste [3] vornehmen.
Die Klemmleiste [3] wie gewünscht
in Schritten von 90° positionieren
und dann wieder in das Gehäuse
[2] einsetzen, indem leicht am Kabel
gezogen wird, um die Leitungslänge im
Gehäuse zu minimieren.
Überwurfmutter [1] der Kabelver-
schraubung festschrauben.
deutsch
