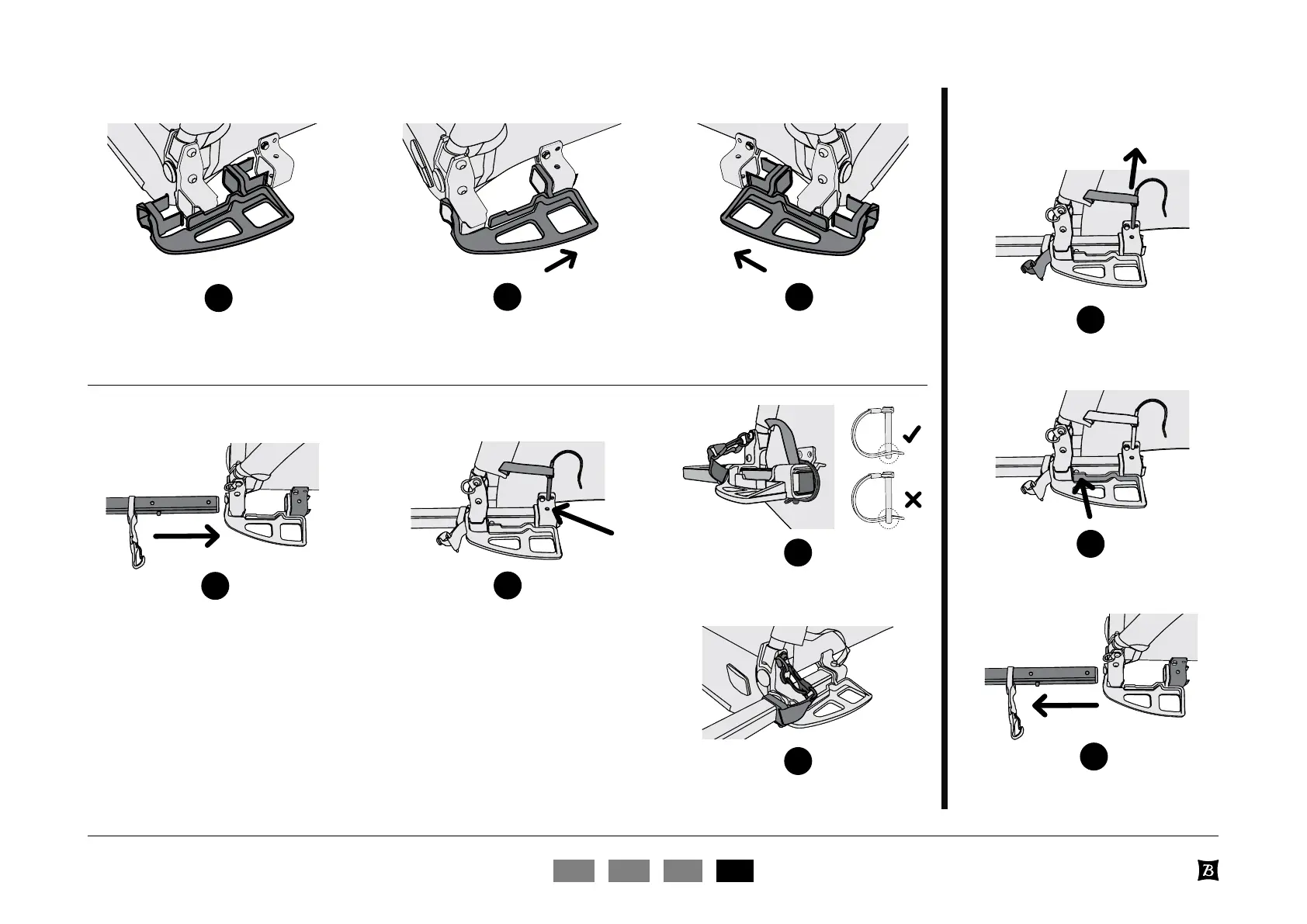

Coloque el guardabarros
como se indica.
Deslice la barra de remolque en los
receptores de la barra de remolque hasta
que el primer orificio quede alineado
con el orificio del receptor trasero.
El collar de seguridad rojo debe
estar al ras con la parte delantera del
receptor de la barra de remolque, lo
que indica que la barra de remolque
se ha insertado completamente.
Deslice el guardabarros en el receptor de
la barra de remolque hasta que encaje en
su posición. Ligeramente doblar pestañas
delanteras hacia adentro cuando Inserción.
Inserte el pasador desde la parte superior
a través de los agujeros alineados del
receptor y de la barra de remolque.
Asegúrese de que el pasador
haya quedado correctamente
cerrado como se muestra.
Repita la operación en el lado
opuesto del remolque.
Acople la correa de seguridad al anillo
D en el bastidor del remolque.
1
1
3
2
2
3
3
4
Instalación de los Protectores de las Ruedas
Instalación de la Barra de Remolque
1
2
Retire el pasador de retención y
suelte la correa de seguridad.
Presione la lengüeta en el protector
de la rueda para presionar el retén.
Quite la barra de remolque.
Extracción de la
Barra de Remolque
