BWT FI CONNECT EF 55 - Instalación

4
300 mm mini
1m = OK
300 mm mini
1m OK
300 mm mini
X
Y
IVTP-1M-LT / IVTP-2M-LT / IVTP-3M-LT / IVTP-4M-LT :
X : 1200 mm Y : 650 mm
IVTP-5M-LT / IVTP-6M-LT:
X : 1300 mm Y : 700 mm
3m
- Installer la PAC à l'extérieur à plus de 2 m du bassin selon les lois en vigueur (NF C 15 100).
- Poser la PAC sur ses les plots anti-vibratoires fournis sur une surface stable, solide (pouvant supporter le poids de l'appareil) et de niveau (éventuellement
réaliser un socle en béton).
- Maintenir 1 m (30 cm minimum) d'espace libre devant les grilles verticales d’aspiration d’air (à l’arrière et sur le coté concerné de la PAC) et 3 m à la sortie du
ventilateur (à l’avant) sur un espace complètement dégagé de tout obstacle.
- Prévoir un espace susant autour de la PAC pour les opérations d'entretien et de maintenance.
- Prévoir un dispositif d'évacuation d'eau à proximité de la PAC pour préserver la zone où elle est installé.
- Conserver, autant que possible, la PAC hors de portée des enfants.
La PAC ne doit pas être installée :
- à portée de jets d’arrosages, de projections ou de ruissellement d’eau ou de boue (proximité d'une route, prendre en compte les effets du vent),
- sous un arbre
- à proximité d’une source de chaleur ou de gaz inammable,
- à un endroit où il serait exposé à l'huile, à des gaz inammables, des produits corrosifs ou des composés sulfureux,
- à proximité d’équipements haute fréquence,
- à un endroit où il subirait une accumulation de neige.
- à un endroit où il risquerait d’être inondé par les condensats produits par l’appareil lors de son fonctionnement
- sur une surface pouvant transmettre des vibrations à l'habitation.
Conseil : atténuer les éventuelles nuisances sonores de votre PAC :
- Ne pas l’installer sous ou vers une fenêtre.
- Ne pas orienter la sortie du ventilateur vers vos voisins.
- Ne pas orienter la sortie du ventilateur (air froid) vers la piscine.
- L’installer dans un espace dégagé (les ondes sonores se reètent sur les surfaces).
- Installer un écran acoustique autour de la PAC, en respectant les distances
- Installer 50 cm de tuyaux PVC souple à l’entrée et à la sortie d’eau de la PAC
Pour améliorer les performances, il est conseillé d’isoler thermiquement les tuyauteries entre la PAC et la piscine, spécialement si la distance est importante.
300 mm
La PAC doit être installée en permanence sur un socle rigide et xe en plaçant les patins fournis sous
les pieds.
- Pour le béton, utiliser des tire-fonds adaptés de ø8 mm équipés de rondelles pour empêcher tout
desserement .
- Pour le bois, utiliser des vis adaptées de ø8 mm à tête hexagonale équipées de rondelles frein pour
empêcher tout desserement .

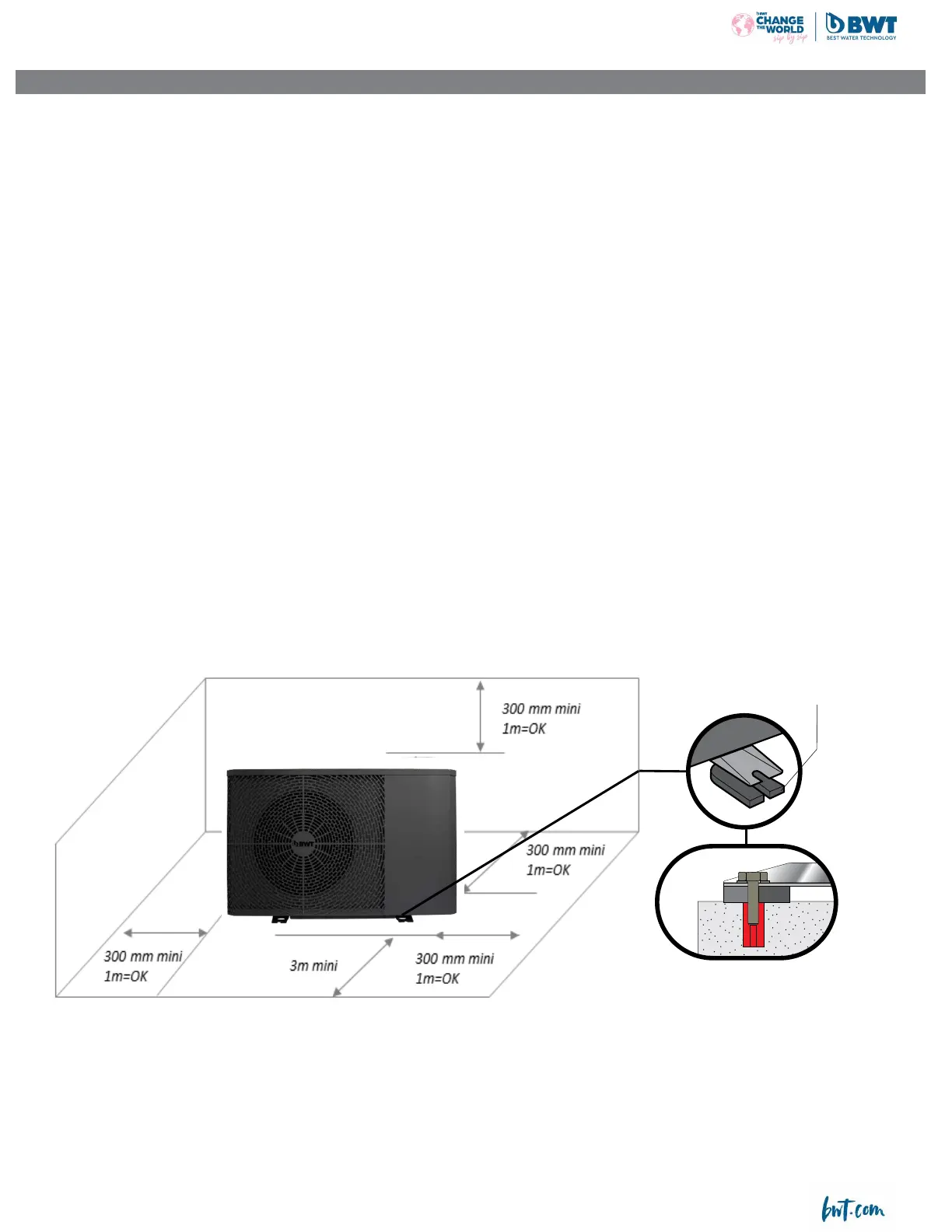

Espace à préserver autour de la PAC :
INSTALLATION (SITE, TYPE DE SUPPORT, ESPACE À PRÉVOIR)
Dimensions minimales de la dalle béton
Patin fourni
si écran (option)
- 35 -
INSTALACIÓN
• Instale la BDC en el exterior a mas de 2,5 m de la piscina según las leyes vigentes (NF C 15100).
• Coloque la BDC en sus patas anti vibración suministradas sobre una supercie estable, so1ida (que pueda soportar el peso del aparato) y nivelada (puede ser
necesario un zócalo para su colocación sobre hormigón).
• Mantenga 1 m (30 cm mínima) de espacio libre delante de las rejillas verticales de aspiración de aire (en la parte trasera y en el lado correspondiente de la BDC)
y 3 ma la salida del ventilador (delante) en un espacio totalmente despejado de cualquier obstáculo.
• Prevea un espacio suciente alrededor de la BDC para las operaciones de conservación y mantenimiento.
• Prevea un dispositivo de evacuación de agua cerca de la BDC para preservar la zona donde esta instalada.
• Conserve la BDC fuera del alcance de los niños en la medida de lo posible.
La BDC no debe instalarse:
• Al alcance de aspersores, proyecciones o escorrentías de agua o lodo (cerca de una carretera, tenga en cuenta los efectos del viento),
• Bajo un árbol,
• Cerca de una fuente de calor o de gas inamable,
• En un lugar donde esté expuesto al aceite, a gases inamables, a productos corrosivos o a compuestos de sulfuro,
• Cerca de equipos de alta frecuencia,
• En un lugar donde pueda haber una acumulación de nieve,
• En un lugar que se pueda inundar por la condensación producida durante el funcionamiento del dispositivo,
• En una supercie que pueda transmitir vibraciones a una vivienda.
Consejo: para minimizar las posibles molestias sonoras de su BDC:
• No la instale debajo de una ventana o mirando hacia ella.
• No oriente la salida del ventilador hacia los vecinos.
• No oriente la salida del ventilador(aire frió) hacia la piscina.
• Instale en un espacio despejado (las ondas sonoras se reejan en las supercies).
• Instale una pantalla acústica alrededor de la BDC, respetando las distancias
• Instale 50 cm de tuberías exibles de PVC en la entrada y salida de agua de la BDC
• Para mejorar su rendimiento, se recomienda aislar la tubería entre el HP y la piscina, especialmente si la distancia es signicativa.
La BDC debe instalarse permanentemente sobre una placa rígida y ja colocando las almohadillas suministradas bajo las patas.
• En hormigón, utilice tirafondos adaptados de
ø 8 mm equipados con arandelas para impedir que se aojen.
• En madera, utilice tornillos adaptados de
ø 8 mm con cabeza hexagonal equipados con arandelas de bloqueo para impedir que se aojen.
