BWT FI CONNECT EF 55 - Installatie

4
300 mm mini
1m = OK
300 mm mini
1m OK
300 mm mini
X
Y
IVTP-1M-LT / IVTP-2M-LT / IVTP-3M-LT / IVTP-4M-LT :
X : 1200 mm Y : 650 mm
IVTP-5M-LT / IVTP-6M-LT:
X : 1300 mm Y : 700 mm
3m
- Installer la PAC à l'extérieur à plus de 2 m du bassin selon les lois en vigueur (NF C 15 100).
- Poser la PAC sur ses les plots anti-vibratoires fournis sur une surface stable, solide (pouvant supporter le poids de l'appareil) et de niveau (éventuellement
réaliser un socle en béton).
- Maintenir 1 m (30 cm minimum) d'espace libre devant les grilles verticales d’aspiration d’air (à l’arrière et sur le coté concerné de la PAC) et 3 m à la sortie du
ventilateur (à l’avant) sur un espace complètement dégagé de tout obstacle.
- Prévoir un espace susant autour de la PAC pour les opérations d'entretien et de maintenance.
- Prévoir un dispositif d'évacuation d'eau à proximité de la PAC pour préserver la zone où elle est installé.
- Conserver, autant que possible, la PAC hors de portée des enfants.
La PAC ne doit pas être installée :
- à portée de jets d’arrosages, de projections ou de ruissellement d’eau ou de boue (proximité d'une route, prendre en compte les effets du vent),
- sous un arbre
- à proximité d’une source de chaleur ou de gaz inammable,
- à un endroit où il serait exposé à l'huile, à des gaz inammables, des produits corrosifs ou des composés sulfureux,
- à proximité d’équipements haute fréquence,
- à un endroit où il subirait une accumulation de neige.
- à un endroit où il risquerait d’être inondé par les condensats produits par l’appareil lors de son fonctionnement
- sur une surface pouvant transmettre des vibrations à l'habitation.
Conseil : atténuer les éventuelles nuisances sonores de votre PAC :
- Ne pas l’installer sous ou vers une fenêtre.
- Ne pas orienter la sortie du ventilateur vers vos voisins.
- Ne pas orienter la sortie du ventilateur (air froid) vers la piscine.
- L’installer dans un espace dégagé (les ondes sonores se reètent sur les surfaces).
- Installer un écran acoustique autour de la PAC, en respectant les distances
- Installer 50 cm de tuyaux PVC souple à l’entrée et à la sortie d’eau de la PAC
Pour améliorer les performances, il est conseillé d’isoler thermiquement les tuyauteries entre la PAC et la piscine, spécialement si la distance est importante.
300 mm
La PAC doit être installée en permanence sur un socle rigide et xe en plaçant les patins fournis sous
les pieds.
- Pour le béton, utiliser des tire-fonds adaptés de ø8 mm équipés de rondelles pour empêcher tout
desserement .
- Pour le bois, utiliser des vis adaptées de ø8 mm à tête hexagonale équipées de rondelles frein pour
empêcher tout desserement .

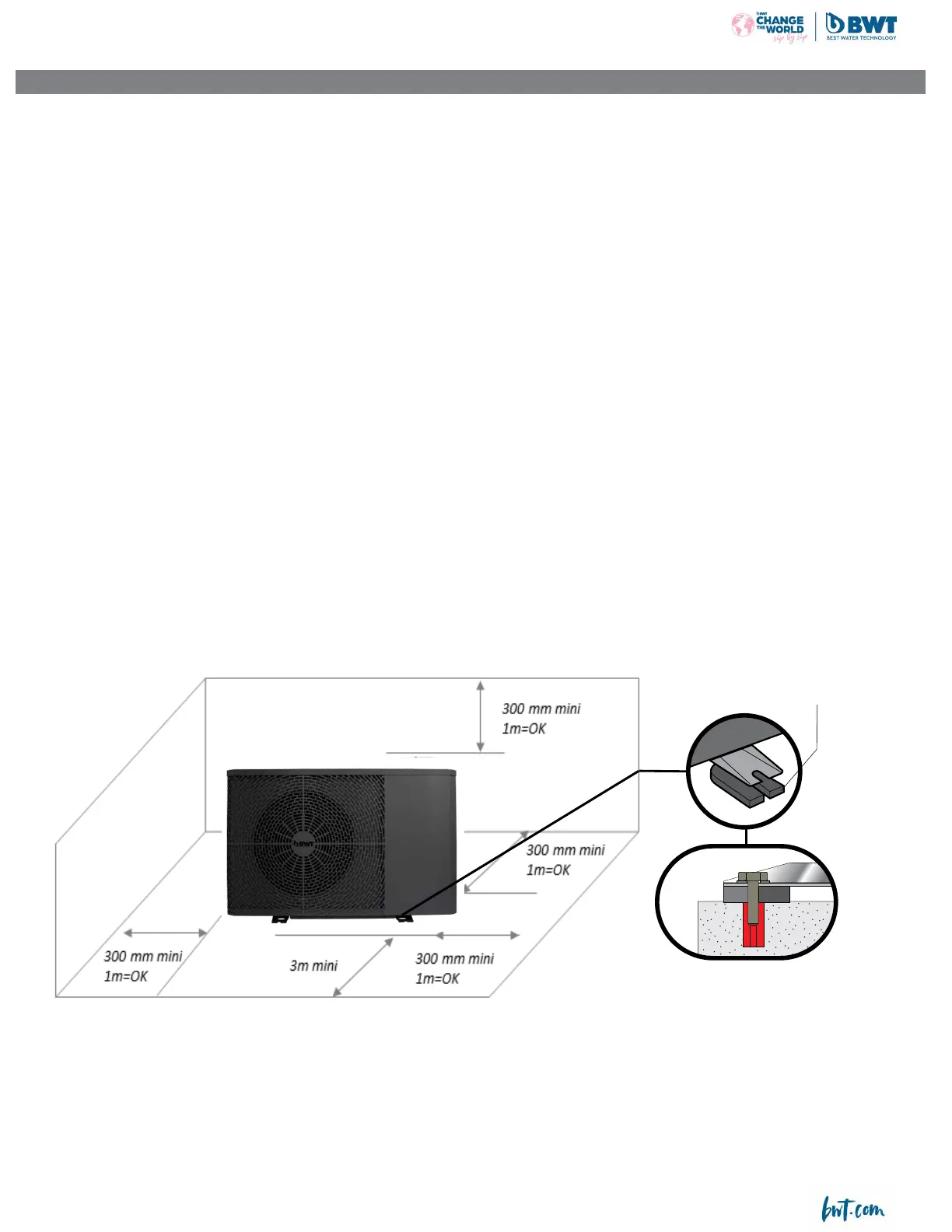

Espace à préserver autour de la PAC :
INSTALLATION (SITE, TYPE DE SUPPORT, ESPACE À PRÉVOIR)
Dimensions minimales de la dalle béton
Patin fourni
si écran (option)
- 65 -
INSTALLATIE
• Installeer de WP op meer dan 2,5 m van het zwembad, volgens de geldende wetten (NF C 15100).
• Plaats de WP op de meegeleverde trillingsdempers op een stabiel, stevig oppervlak (dat het gewicht van het toestel kan dragen) en dat waterpas ligt (giet eventu-
eel een betonnen sokkel).
• Voorzie 1 m (minstens 30 cm) vrije ruimte voor de verticale roosters van de luchtinlaat (achteraan en aan de zijkant in kwestie van de warmtepomp) en 3 m voor
de uitgang van de ventilator (voorzijde). De ruimte voor de uitgang moet volledig vrij zijn van obstakels.
• Voorzie voldoende ruimte rond de WP voor onderhoud en service.
• Voorzie een water afvoersysteem in de buurt van de WP om de zone waar de WP geïnstalleerd is, te beschermen.
• Hou de WP zo veel mogelijk buiten het bereik van kinderen.
De WP mag niet worden geïnstalleerd :
• Binnen het bereik van water sproeiers of op plekken waar water- en modderspatten terecht kunnen komen (naast een weg bijv., hou ook rekening met de wind},
• Onder een boom,
• In de buurt van een warmtebron of ontvlambaar gas,
• Op een plaats waar ze blootgesteld wordt aan olie, ontvlambare gassen, bijtende producten of zwavelverbindingen,
• Vlakbij apparatuur die gebruikmaakt van hoogfrequente radiogolven,
• Op een plaats waar sneeuw zich kan ophopen,
• Op een plaats waar de pomp onder water kan komen te staan door de condens die ze tijdens haar werking produceert,
• Op een oppervlak dat trillingen aan de woning kan doorgeven.
Tip: de eventuele geluidshinder van uw WP verminderen :
• Plaats de pomp niet onder een venster, richt de pomp ook niet naar een venster.
• Richt de uitgang van de ventilator niet naar uw buren.
• Richt de uitgang van de ventilator (koude lucht) niet naar het zwembad.
• Installeer de pomp in een open ruimte (de geluidsgolven weerkaatsen op oppervlakken).
• Plaats een geluidsscherm rond de WP, rekening houdend met de afstanden
• Installeer soepele PVC-leidingen van 50 cm op de in- en uitgang voor het water van de WP
• Dm de prestaties te verbeteren, wordt aangeraden de leidingen tussen de WP en het zwembad thermisch te isoleren, vooral ais de afstand groot is.
De WP moet permanent op een stevige en vaste sokkel worden geplaatst door de klauwplaat onder de voeten te plaatsen:
• Voor een bevestiging in beton gebruikt u aangepaste schroeven van
ø 8 mm met sluitingen om te verhinderen dat de schroeven los
komen.
• Voor een bevestiging in haut gebruikt u aangepaste schroeven van
ø 8 mm met een zeshoekige kop en sluitingen om te verhinderen dat
de schroeven los komen.
