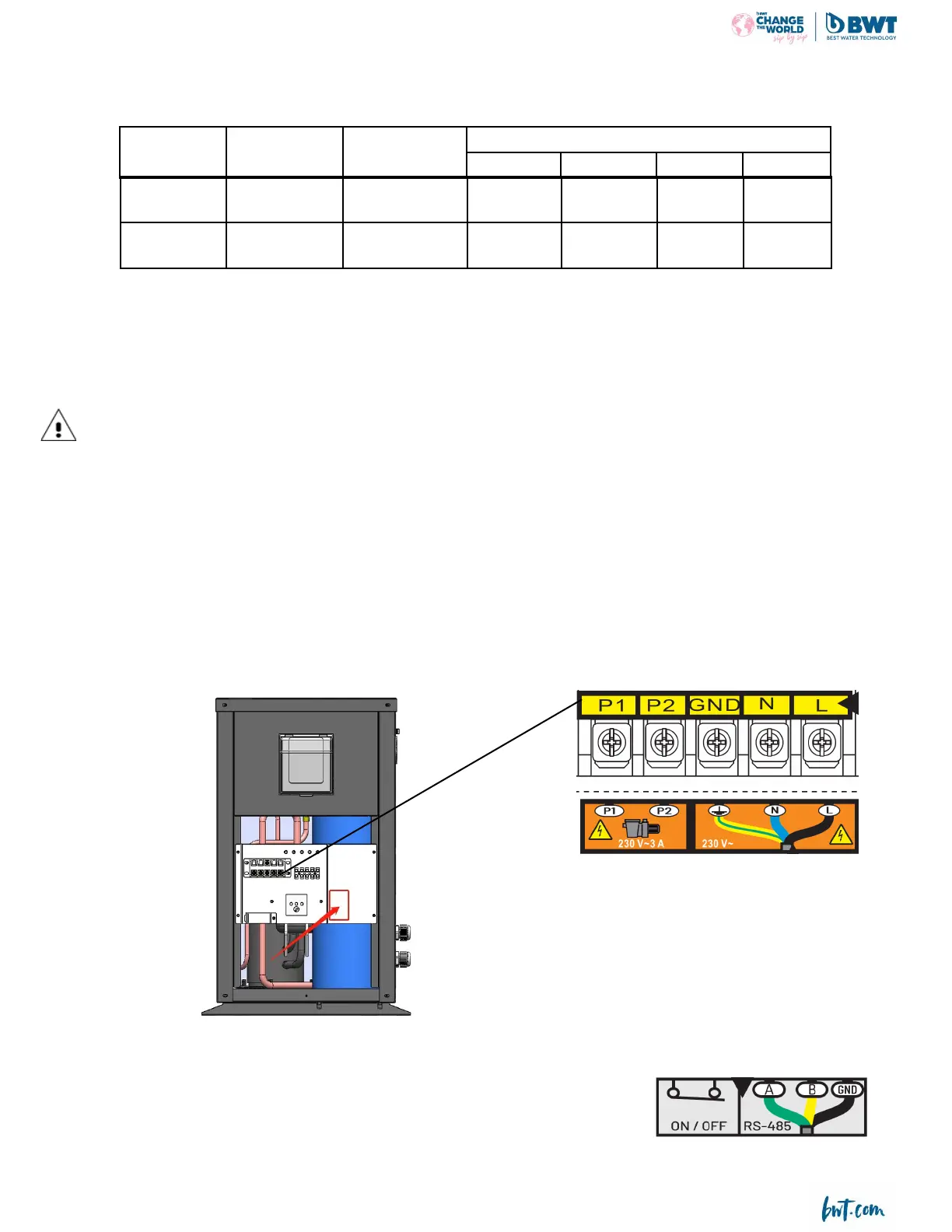

- 37 -
BWT FI CONNECT
EF 55/ 85
3G 230 V 16 A 25 m 35 m 45 m 80 m
BWT FI CONNECT
EF 105/ 160
3G 230 V 20 A - 30 m 40 m 70 m
Modelos Conexiones Protección de
alimentación
Longitud máxima de cable* según su sección:
2,5 mm² 4 mm² 6 mm² 10 mm²
*Longitud de cable máxima entre la bomba de calor y la protección de alimentación (interruptor magneto-térmico curva C)
Está recomendado usar terminales de cable para una mejor conexión entre cables y bornes de la acometida.
Los valores adecuados a su instalación.
La línea eléctrica debe imperativamente llevar una toma de tierra y un disyuntor diferencial de 30 mA en protección de línea.
• Utilice los prensa-estopas y pasa-cables incluidos en el interior de la B0C para el paso de los cables.
• Esta B0C se instala en el exterior, por lo que es obligatorio pasar el cable por un revestimiento de protección previsto a lai efecto. La alimentación de la
B0C debe estar provista de un dispositivo de protección de acuerdo con la legislación en vigor.
• Los cables eléctricos deben enterrarse a 50 cm de profundidad (85 cm por debajo de una carretera o de un camino) en un revestimiento eléctrico (reves-
timiento anillado rojo). Cuando un cable enterrado bajo un revestimiento se cruza con otro cable o un conducto (gas, agua...) La distancia entre ellos debe
ser superior a 20 cm.
L : Línea
N : Neutro
GND : Suelo
P1 : Neutro de contacto de bomba de ltración (opcional)
P2 : Línea de contacto de bomba de ltración (opcional)
Automatización
Tiene un bloque de terminales de muy baja tensión al que puede conectar su domótica. Este es un
contacto seco ON / OFF. Retire el puente existente. Cuando su domótica abre este contacto, la
máquina se detiene y muestra el mensaje: No ujo.
