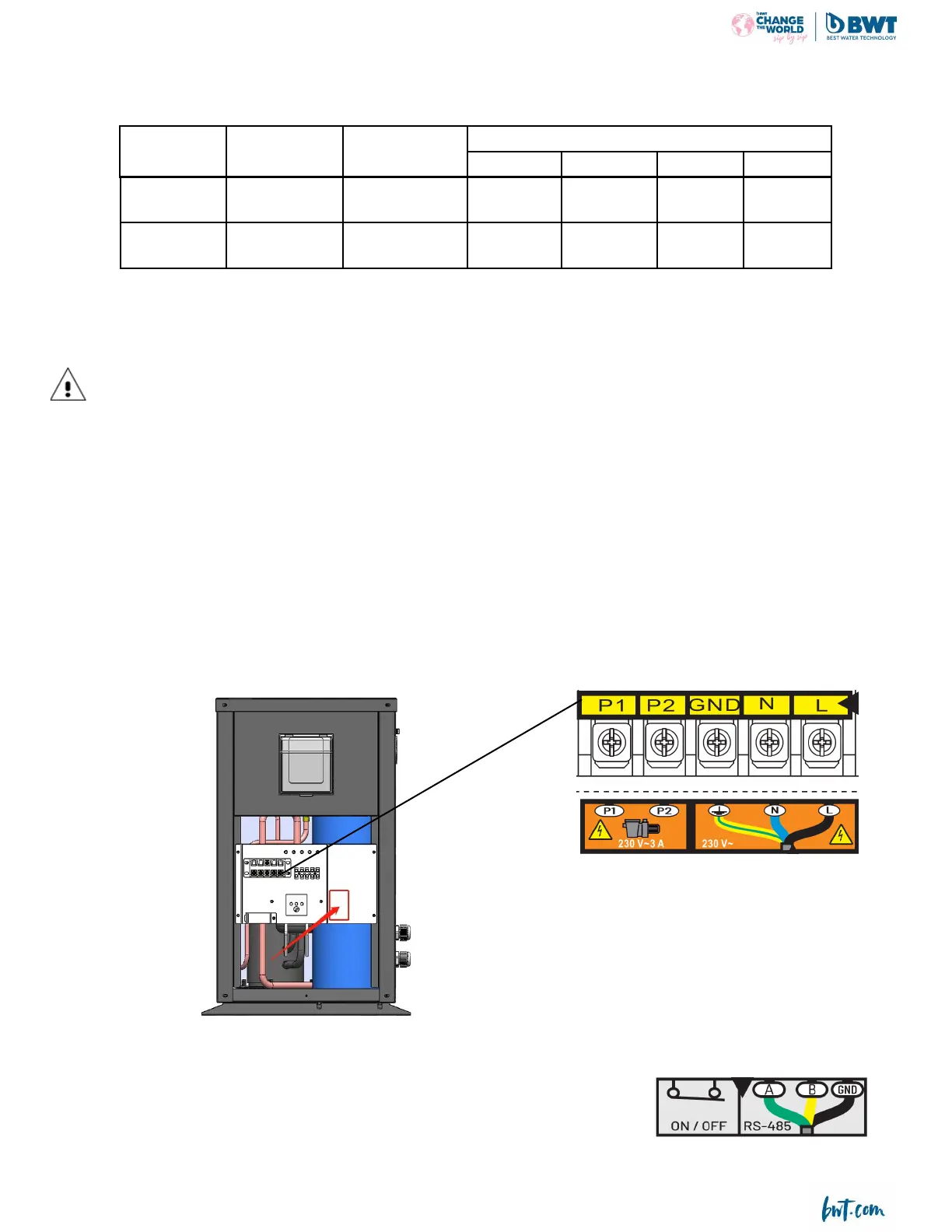

BWT FI CONNECT EF 55 - Page 7

- 7 -
BWT FI CONNECT
EF 55/ 85
3G 230 V 16 A 25 m 35 m 45 m 80 m
BWT FI CONNECT
EF 105/ 160
3G 230 V 20 A - 30 m 40 m 70 m
Modèles Alimentation Protection de tête
de ligne
Longueur maximale du câble* en fonction la section:
2,5 mm² 4 mm² 6 mm² 10 mm²
*Longueur maximum de câble entre la pompe à chaleur et la protection en tête de ligne (Disjoncteur différentiel à courbe C).
Il est préférable d’utiliser des cosses à sertir an que le contact soit parfait entre le câble d’alimentation et le bornier.
Ces valeurs sont données à titre indicatif, seule l’intervention d’un électricien habilité vous permettra de déterminer les valeurs correspondantes à votre
installation.
La ligne électrique doit impérativement être équipée d’une prise a la terre et d’un disjoncteur à différentiel 30 mA en tête.
• Utiliser les presse-étoupes et passe ls mis à disposition à l’intérieur de la PAC pour le passage des câbles.
• Cette PAC étant installée en extérieur, il est obligatoire de passer le câble dans une gaine de protection prévue à cet effet. L’alimentation de la PAC doit
être munie d’un dispositif de protection en conformité avec la législation en vigueur.
• Les câbles électriques doivent être enterrés à 50 cm de profondeur (85 cm sous une route ou un chemin) dans une gaine électrique (annelée rouge).
Lorsqu’un câble enterré sous gaine croise un autre câble ou une conduite (gaz, eau...) La distance entre eux doit être supérieure à 20 cm.
Domotique
Vous disposez d’un bornier très basse tension sur lequel vous pouvez connecter votre domotique.
Il s’agit d’un contact sec ON / OFF. Enlevez le pont existant. Lorsque votre domotique ouvre ce
contact, la machine s’arrête et afche le message : Pas de débit d’eau.
L : Ligne
N : Neutre
GND : Terre
P1 : Neutre du relais de pompe de ltration (option)
P2 : Ligne du relais de pompe de ltration (option)
