19
Wymiary

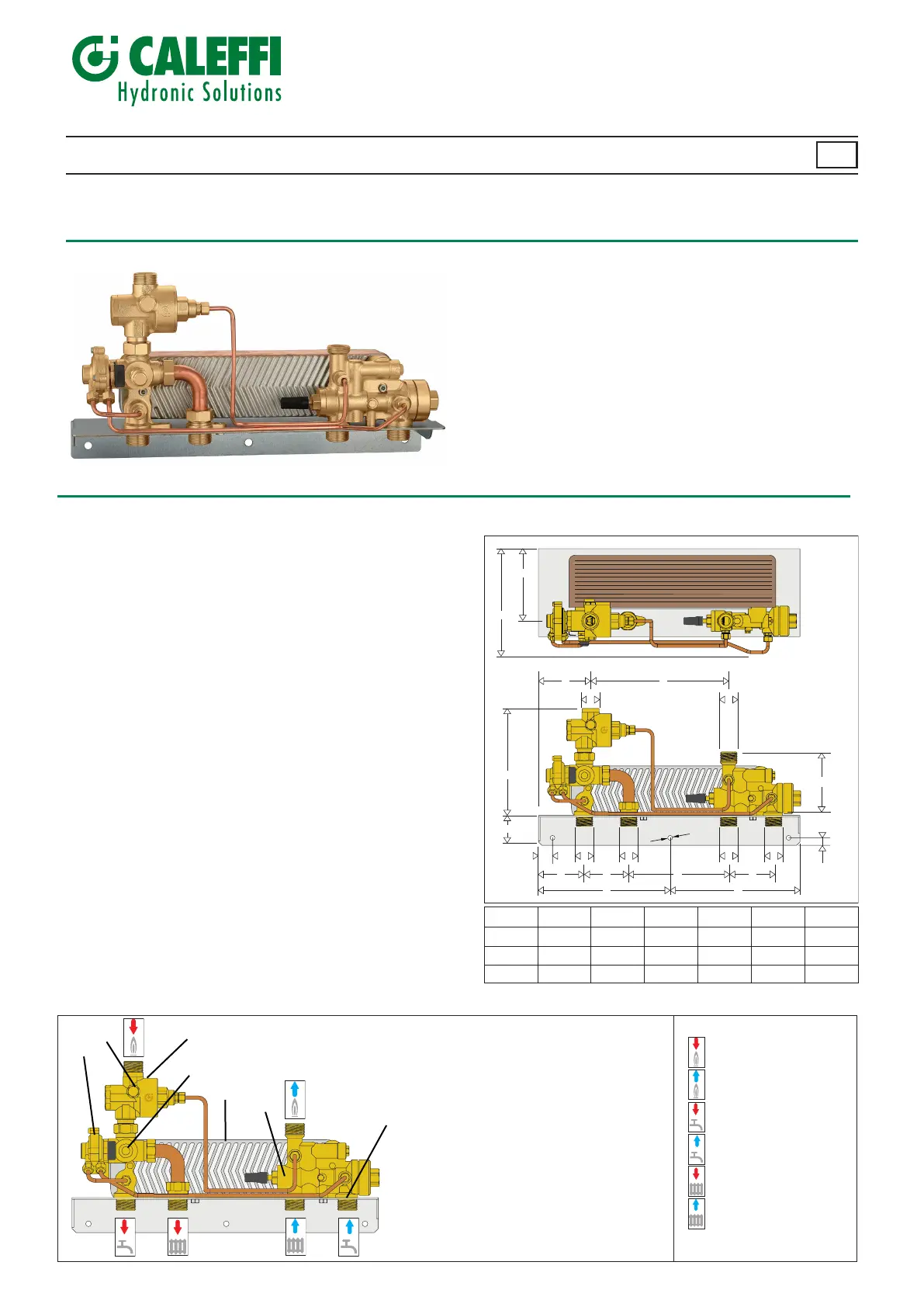

Naścienna stacja mieszkaniowa - seria SATK
SATK15
INSTRUKCJA MONTAŻU, URUCHOMIENIA I KONSERWACJI
© Copyright 2023 Calef
78265.01
www.caleffi.com
Funkcja
Stacja mieszkaniowa z serii SATK niezależnie kontroluje przygotowanie c.w.u.
i zasilanie instalacji centralnego ogrzewania w instalacjach grzewczych
scentralizowanych.
Zakres produktów
Naścienna wysokoparametrowa stacja mieszkaniowa do natychmiastowego
przygotowania c.w.u.. Regulacja mechaniczna z kontrolą różnicy ciśnień (30 kPa):
SATK15324 DPCV wymiennik 40 kW
SATK15325 DPCV
do obiegu pierwotnego o niskiej temperaturze
Specyfikacja techniczna
Materiały
Rama: stal ocynkowana
Wymiennik: lutowana stal nierdzewna
Przewody: miedź
Elementy: mosiądz EN 12165 CW617N
Dane eksploatacyjne
Medium: woda, maks. 30 % roztwór glikolu
Maksymalna temperatura pracy: 85 °C
Maks. ciśnienie pracy: - obieg pierwotny: PN 10 bar
- obieg wody użytkowej: PN 10 bar
p min robocze po stronie obiegu pierwotnego: 40 kPa
Natężenie przepływu w obiegu wody użytkowej: min. 1,8 ± 0,3 l/min
maks. 18 l/min
Przyłącza:
Obieg pierwotny: 3/4” GZ
Obieg grzewczy: 3/4” GZ
Obieg wody użytkowej: 3/4” GZ
Zawartość opakowania:
- Stacja mieszkaniowa
- Instrukcja
- Śruby mocujące
Elementy składowe
1 -
Zawór różnicowy priorytetu ciepłej wody
użytkowej
2 - Regulator ciśnienia różnicowego (30 kPa)
3 - Ręczny odpowietrznik obiegu pierwotnego
4 - Lutowany wymiennik
5 - Ręczny zawór regulacyjny z nastawą
6 - Filtr
7 - Gniazdo sondy temperatury
Mandata circuito primario
Ritorno circuito primario
Uscita acqua calda sanitaria
Mandata circuito riscaldamento
Ritorno circuito riscaldamento
Ingresso acqua fredda sanitaria
(SATK15325 DPCV)
7
2
3
4
5
6
1
A
210
G
C
9
157 73,5
I
B
21883,5
70
H
130
(169)
D
L
15
P
20
O
48
N
78 (117)
3/4”
E
M
175
F
AA
L
F
N
G
L
M
P
O
B
E
D
E E E
E E
C
G H
B
I
PL
Obieg grzewczy pierwotny - zasilanie
Obieg grzewczy pierwotny - powrót
Podłączenie ciepłej wody użytkowej
Podłączenie zimnej wody użytkowej
Obieg grzewczy wtórny - zasilanie
Obieg grzewczy wtórny - powrót
