20

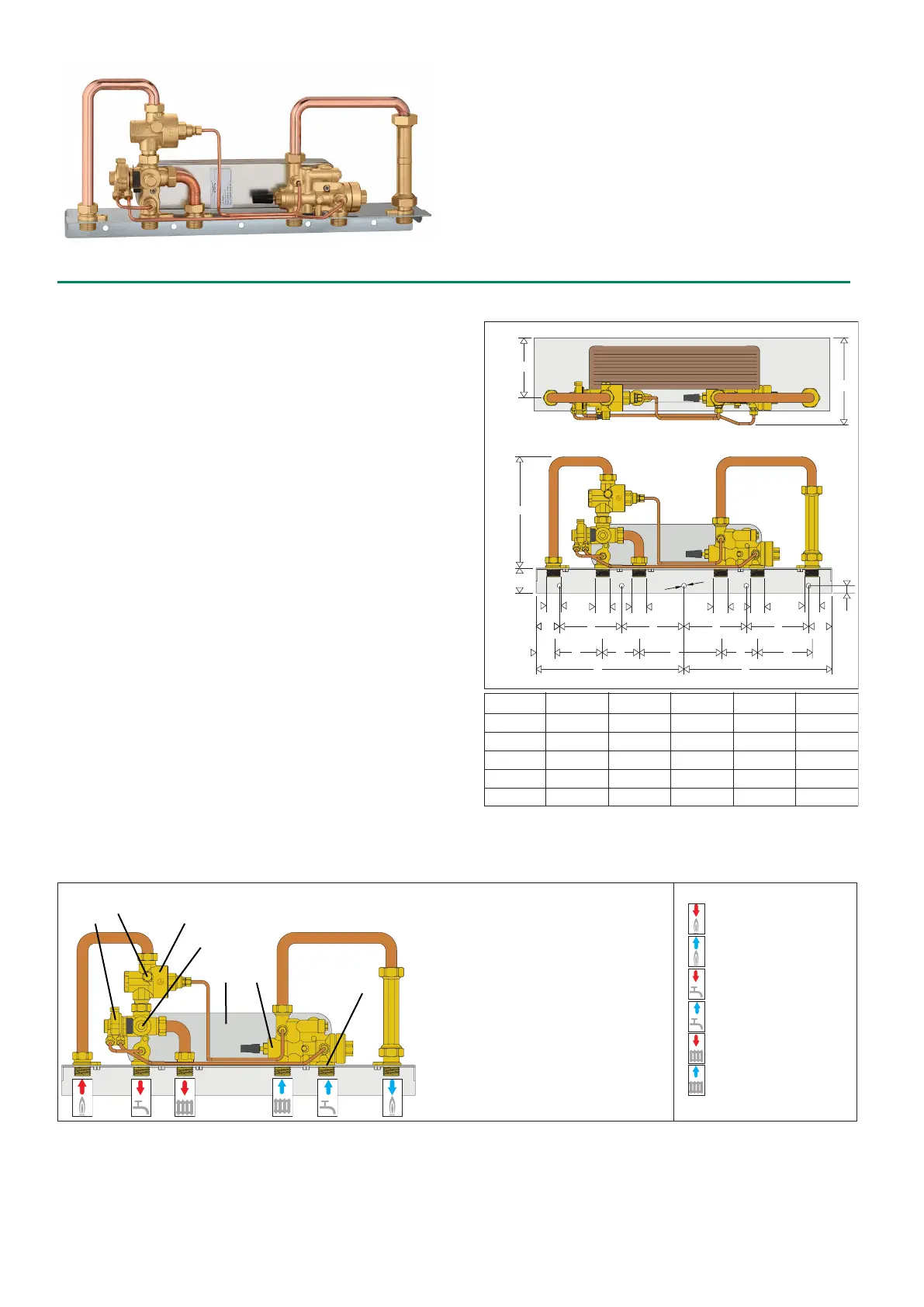

Wymiary
Funkcja
Stacja mieszkaniowa z serii SATK niezależnie kontroluje przygotowanie c.w.u.
i zasilanie instalacji centralnego ogrzewania w instalacjach grzewczych
scentralizowanych.
Zakres produktów
Naścienna wysokoparametrowa stacja mieszkaniowa do natychmiastowego
przygotowania c.w.u.. Regulacja mechaniczna z kontrolą różnicy ciśnień (30 kPa):
SATK15324 ABC wymiennik 40 kW
SATK15325 ABC
do obiegu pierwotnego o niskiej temperaturze
Specyfikacja techniczna
Materiały
Rama: stal ocynkowana
Wymiennik: lutowana stal nierdzewna
Przewody: miedź
Elementy: mosiądz EN 12165 CW617N
Dane eksploatacyjne
Medium: woda, maks. 30 % roztwór glikolu
Maksymalna temperatura pracy: 85 °C
Maks. ciśnienie pracy: - obieg pierwotny: PN 10 bar
- obieg wody użytkowej: PN 10 bar
p min robocze po stronie obiegu pierwotnego: 40 kPa
Natężenie przepływu w obiegu wody użytkowej: min. 1,8 ± 0,3 l/min
maks. 18 l/min
Przyłącza:
Obieg pierwotny: 3/4” GZ
Obieg grzewczy: 3/4” GZ
Obieg wody użytkowej: 3/4” GZ
Zawartość opakowania:
- Stacja mieszkaniowa
- Instrukcja
- Śruby mocujące
Elementy składowe
1 - Zawór różnicowy priorytetu ciepłej wody
użytkowej
2 - Regulator ciśnienia różnicowego (30 kPa)
3 - Ręczny odpowietrznik obiegu pierwotnego
4 - Lutowany wymiennik
5 - Ręczny zawór regulacyjny z nastawą
6 - Filtr
7 - Gniazdo sondy temperatury
Mandata circuito primario
Ritorno circuito primario
Uscita acqua calda sanitaria
Mandata circuito riscaldamento
Ritorno circuito riscaldamento
Ingresso acqua fredda sanitaria
(SATK15325 ABC)
Obieg grzewczy pierwotny - zasilanie
Obieg grzewczy pierwotny - powrót
Podłączenie ciepłej wody użytkowej
Podłączenie zimnej wody użytkowej
Obieg grzewczy wtórny - zasilanie
Obieg grzewczy wtórny - powrót
7
2
3
4 5
1
A
285
39
15
G
OPQR
C
48
95
I
B
34
Ø 9
3/4” M
H
215
70
D
L
143 (169)
158
E
M
90 (116)
105
F
N
A
C D E D F
GB
L
I
M
N
P P
P
P
PP
H
A
O
Q R R R R
Q
Q
6
