Anschluss 230 Volt

()*"!
"+  


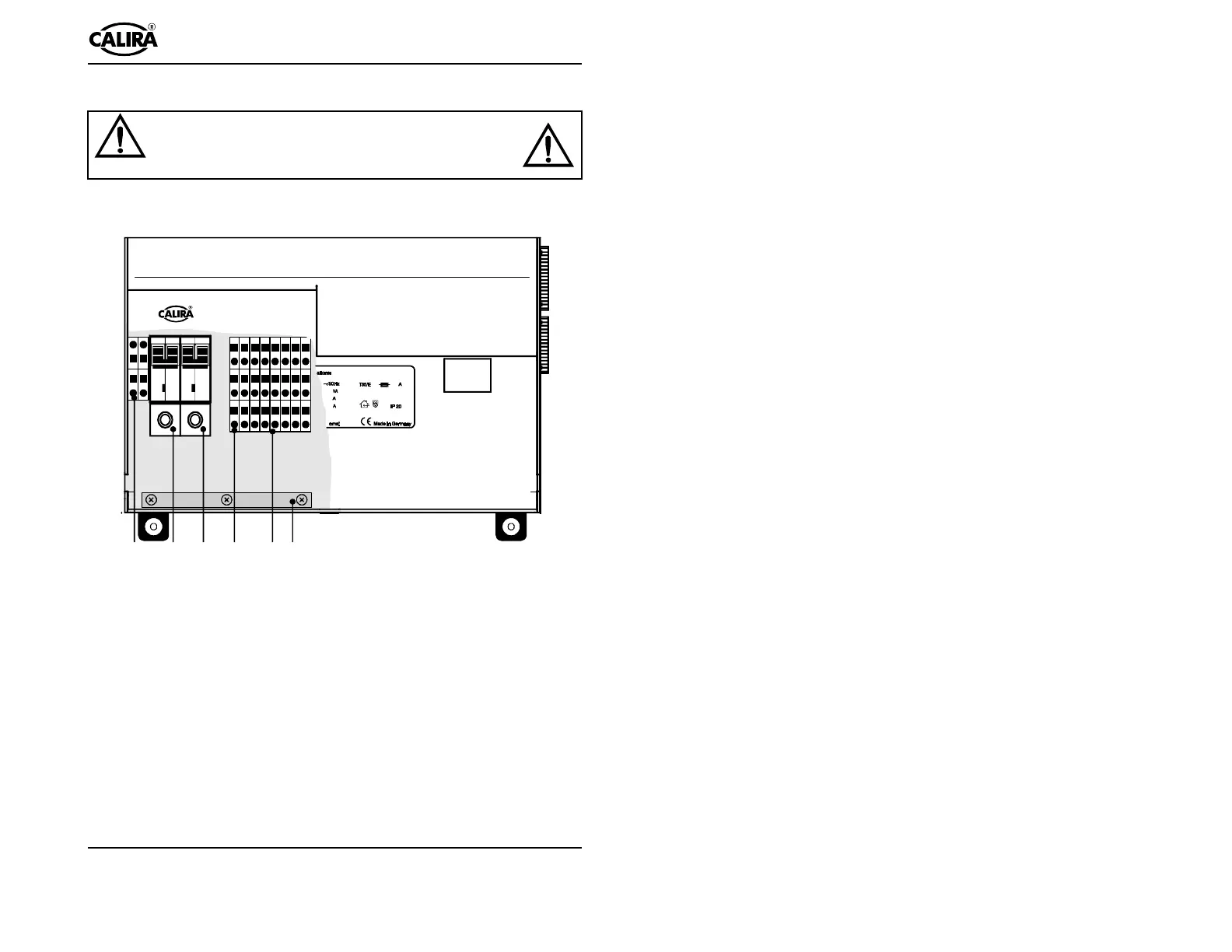

Schließen Sie die 230 Volt Verbraucher und dann den Sicherungsautomaten
laut Anschlussplan 230 Volt (Bild 9) an.
1
2
3
4
5
6

 
1 Schutzleiteranschluss grün/gelb und Potentialausgleich. Leitungs-
querschnitte 4 mm². Die Leitungen ohne Aderendhülsen an die
Käfigzugfederklemmen anschließen.
2 Sicherungsautomat 13 A. Leitungsquerschnitt 1,5 mm². Alle Module
A. Die Leitungen mit Aderendhülsen direkt an den Sicherungsau-
tomaten anschließen.
3 Bei MES 250-2/4 und MES 400-2/4: Sicherungsautomat 16 A. Lei-
tungsquerschnitt 2,5 mm².
Bei MES 250-3 und MES 400-3: Fehlerstromschutzschalter 30 mA.
Leitungsquerschnitt 1,5 mm². N beachten!
