Raccordement 12 Volts
")/4$4
./"2
-///


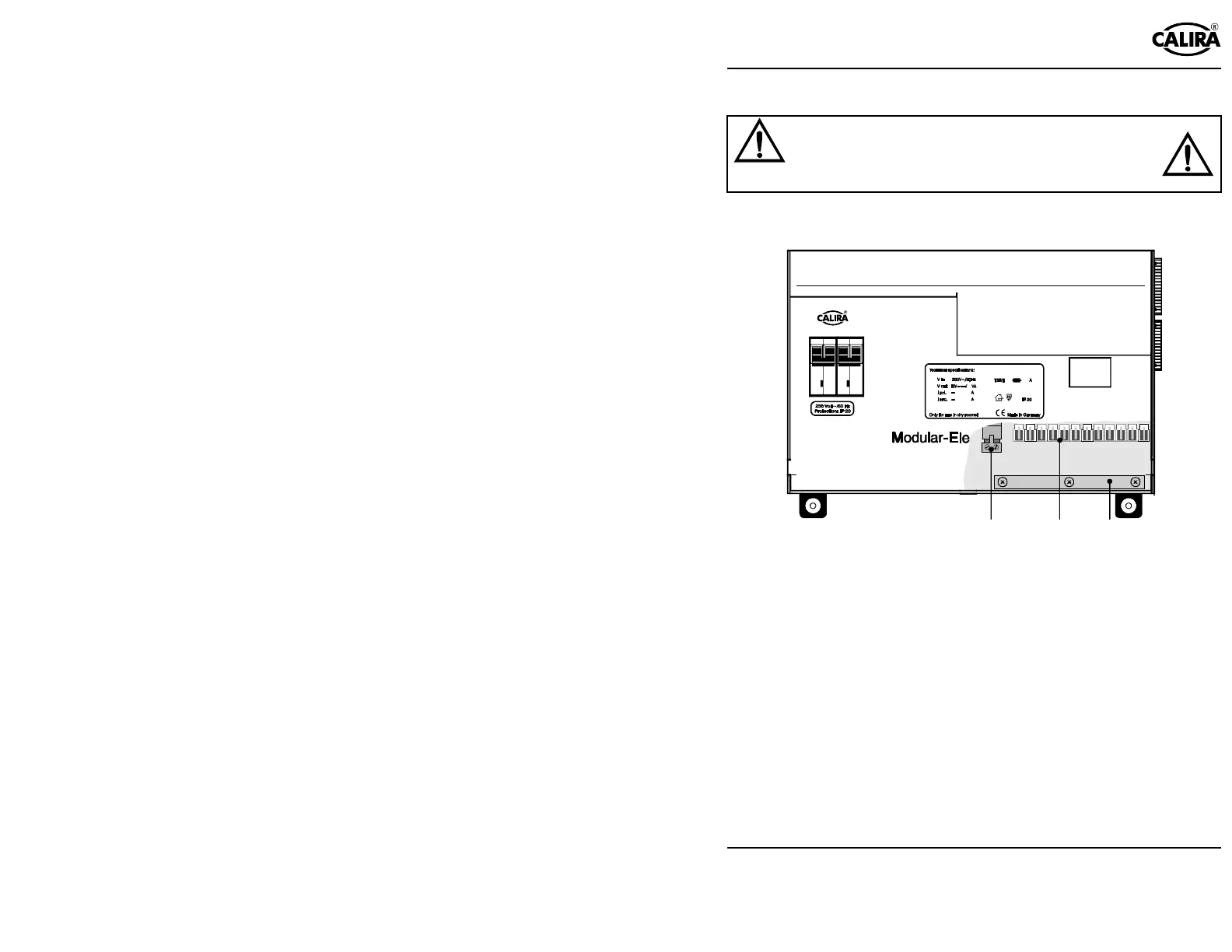

Raccordez d’abord les consommateurs 12 Volts puis la batterie de véhicule
selon le schéma de raccordement 12 Volts (figure 8).
1
2
3
!(%%
1 Raccordement pour batterie de véhicule.
Fiche d’alimentation de la batterie de véhicule :
raccorder + au pôle n° 9 (positif permanent) du connecteur de cou-
plage.
raccorder - au pôle n° 13 du connecteur de couplage.
2 Sorties 12 V à destination des consommateurs électriques.
5 sorties pour MES 250-(1-4).
6 sorties pour MES 400-(1-4).
3 Réglette à bornes adaptée pour :
section de conducteur 3x 0,75 mm²
section de conducteur 3x 1,5 mm²
section de conducteur 4x 2,5 mm²
