Anschluss 12 Volt

()*"!
"+  


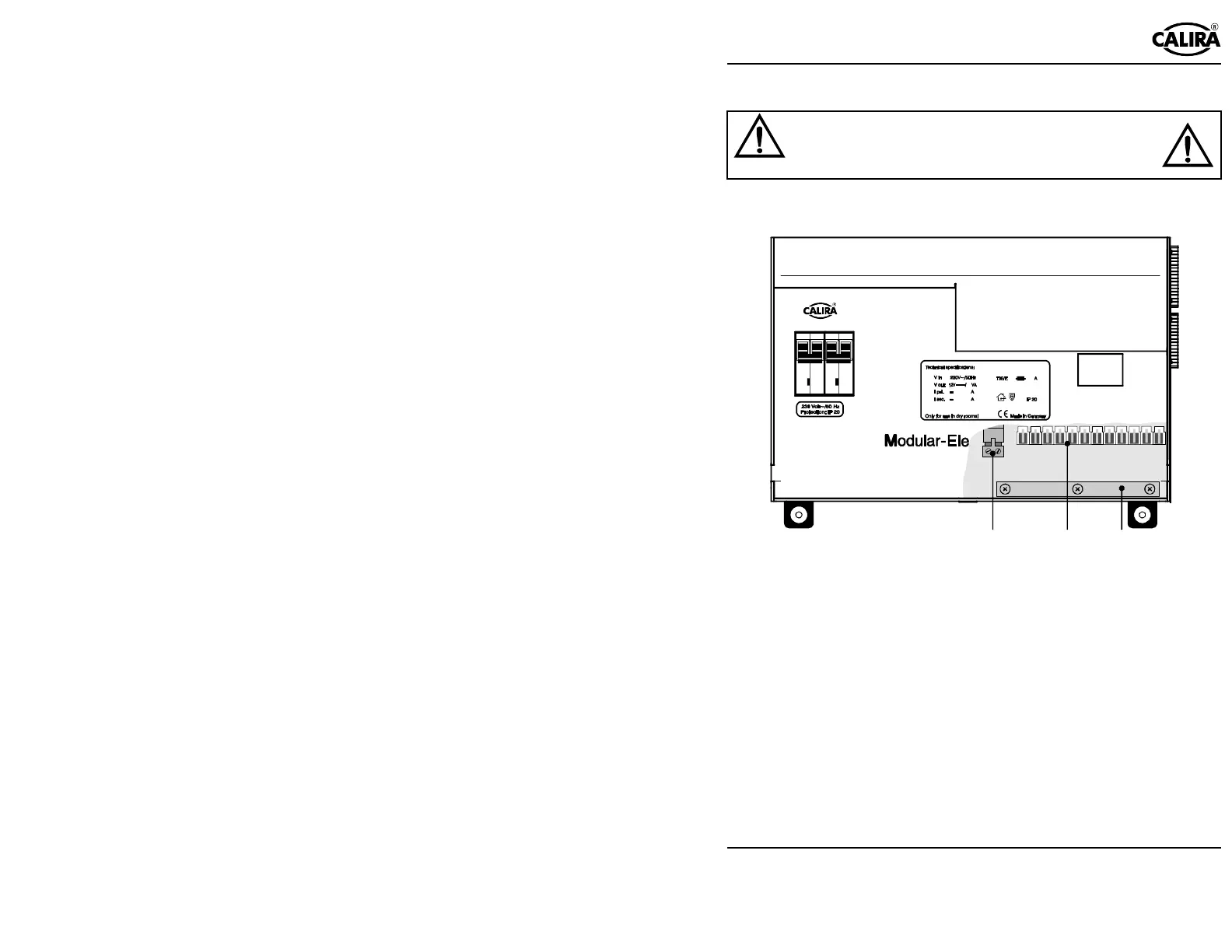

Schließen Sie die 12 Volt Verbraucher und dann die Fahrzeugbatterie laut
Anschlussplan 12 Volt an (Bild 8).
1
2
3

1 Anschluss für Fahrzeugbatterie.
Einspeisestecker von Fahrzeugbatterie:
+ an Pol Nr. 9 (Dauerplus) des Kupplungssteckers anschließen.
- an Pol Nr. 13 des Kupplungssteckers anschließen.
2 12 Volt Ausgänge zu den Verbrauchern.
5 Ausgänge bei MES 250-(1-4).
6 Ausgänge bei MES 400-(1-4).
3 Kabelklemmleiste geeignet für:
3x 0.75 mm² Leitungsquerschnitt
3x 1,5 mm² Leitungsquerschnitt
4x 2,5 mm² Leitungsquerschnitt
